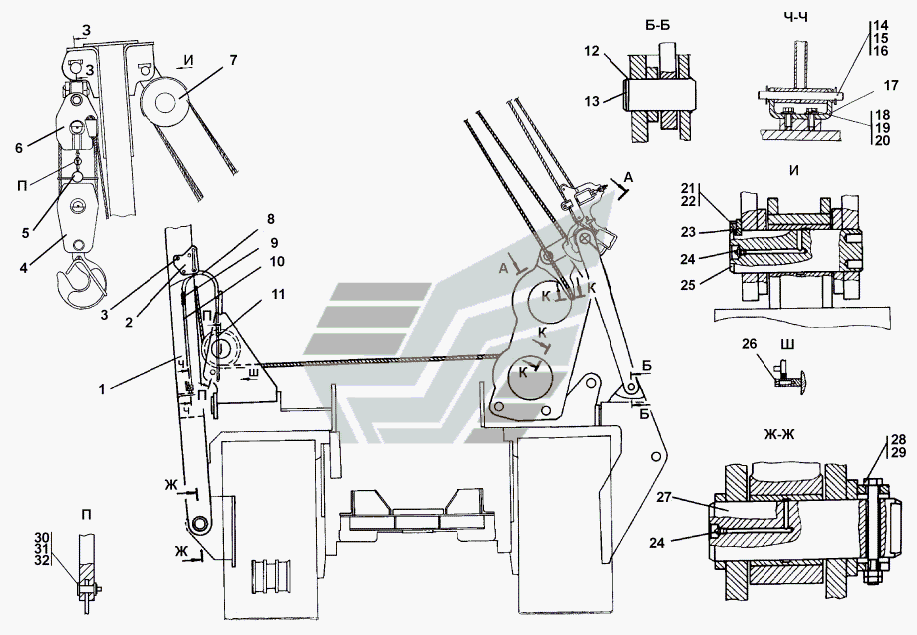

313502-92-1СП Установка стрелы и полиспастов ТГ-503Я. Каталог 2006г.

312501-91-11СП Клапан ТГ-503Я 313502-92-1СП Установка стрелы и полиспастов ТГ-503Я

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка стрелы и полиспастов

Заводской номер: 313502-92-1СП(SP) Количество на модель:
313502-92-1СП(SP)

Номер детали на чертеже:

Установка стрелы и полиспастов

Заводской номер: 313502-92-1-20СП(SP) Количество на модель:
313502-92-1-20СП(SP)

Номер детали на чертеже:

Гайка М20х1,5

Заводской номер: 30 0325-20 Количество на модель:
30 0325-20
1

Номер детали на чертеже:

1

Стрела

Заводской номер: 313502-92-501-20СП -20(SP) Количество на модель:
313502-92-501-20СП -20(SP)
1

Номер детали на чертеже:

1

Стрела

Заводской номер: 313502-92-500-20СП -20(SP) Количество на модель:
313502-92-500-20СП -20(SP)
1

Номер детали на чертеже:

1

Стрела

Заводской номер: 313502-92-500СП(SP) Количество на модель:
313502-92-500СП(SP)
1

Номер детали на чертеже:

1

Стрела

Заводской номер: 313502-92-501СП(SP) Количество на модель:
313502-92-501СП(SP)
2

Номер детали на чертеже:

2

Указатель вылета стрелы

Заводской номер: 313502-92-370-20СП -20(SP) Количество на модель:
313502-92-370-20СП -20(SP)
2

Номер детали на чертеже:

2

Указатель вылета стрелы

Заводской номер: 313502-92-370СП(SP) Количество на модель:
313502-92-370СП(SP)
3

Номер детали на чертеже:

3

Болт М8-6gx35

Заводской номер: Болт М8-6gx35 Количество на модель:
Болт М8-6gx35
4

Номер детали на чертеже:

4

Подвеска крюка

Заводской номер: 313502-92-390-20СП -20(SP) Количество на модель:
313502-92-390-20СП -20(SP)
4

Номер детали на чертеже:

4

Подвеска крюка

Заводской номер: 313502-92-390СП(SP) Количество на модель:
313502-92-390СП(SP)
5

Номер детали на чертеже:

5

Груз

Заводской номер: 312001-92-121СП(SP) Количество на модель:
312001-92-121СП(SP)
6

Номер детали на чертеже:

6

Обойма подвесная

Заводской номер: 313502-92-430СП(SP) Количество на модель:
313502-92-430СП(SP)
6

Номер детали на чертеже:

6

Обойма подвесная

Заводской номер: 313502-92-430-20СП -20(SP) Количество на модель:
313502-92-430-20СП -20(SP)
7

Номер детали на чертеже:

7

Обойма стреловая

Заводской номер: 313502-92-580-20СП -20(SP) Количество на модель:
313502-92-580-20СП -20(SP)
7

Номер детали на чертеже:

7

Обойма стреловая

Заводской номер: 313502-92-580СП(SP) Количество на модель:
313502-92-580СП(SP)
8

Номер детали на чертеже:

8

Стяжка

Заводской номер: 313502-92-33 Количество на модель:
313502-92-33
9

Номер детали на чертеже:

9

Проволока

Заводской номер: 313502-92-36 Количество на модель:
313502-92-36
10

Номер детали на чертеже:

10

Рычаг

Заводской номер: 313502-92-30СП(SP) Количество на модель:
313502-92-30СП(SP)
11

Номер детали на чертеже:

11

Рычаг

Заводской номер: 313502-92-30-20СП -20(SP) Количество на модель:
313502-92-30-20СП -20(SP)
12

Номер детали на чертеже:

12

Кольцо С60

Заводской номер: 58 0609-01-20 Количество на модель:
58 0609-01-20
12

Номер детали на чертеже:

12

Кольцо С60

Заводской номер: 58 0609-01 Количество на модель:
58 0609-01
13

Номер детали на чертеже:

13

Палец

Заводской номер: 313502-92-6 Количество на модель:
313502-92-6
14

Номер детали на чертеже:

14

Ось

Заводской номер: 475470 Количество на модель:
475470
15

Номер детали на чертеже:

15

Шайба 16х1.01.10,019 ГОСТ 10450-78

Заводской номер: 31 0280 Количество на модель:
31 0280
15

Номер детали на чертеже:

15

Шайба 16х1.01.10.0221 ГОСТ 10450-78

Заводской номер: 31 0280-20 Количество на модель:
31 0280-20
16

Номер детали на чертеже:

16

Шплинт 3,2x25

Заводской номер: Шплинт 3,2x25 Количество на модель:
Шплинт 3,2x25
17

Номер детали на чертеже:

17

Кронштейн

Заводской номер: 312001-95-24СП(SP) Количество на модель:
312001-95-24СП(SP)
18

Номер детали на чертеже:

18

Болт М8-6gx16

Заводской номер: Болт М8-6gx16 Количество на модель:
Болт М8-6gx16
19

Номер детали на чертеже:

19

Шайба 8Т

Заводской номер: Шайба 8Т Количество на модель:
Шайба 8Т
20

Номер детали на чертеже:

20

Шайба 8 ГОСТ 11371-78

Заводской номер: 31 0150 Количество на модель:
31 0150
20

Номер детали на чертеже:

20

Шайба 8.01.08кп.0221 ГОСТ 11371-78

Заводской номер: 31 0150-20 Количество на модель:
31 0150-20
21

Номер детали на чертеже:

21

Болт 3М16х1,5-6gх45 ГОСТ 7796-70

Заводской номер: 28 0545-20 Количество на модель:
28 0545-20
21

Номер детали на чертеже:

21

Болт 3М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70

Заводской номер: 28 0545 Количество на модель:
28 0545
22

Номер детали на чертеже:

22

Проволока 1,6-0-С

Заводской номер: Проволока 1,6-0-С Количество на модель:
Проволока 1,6-0-С
23

Номер детали на чертеже:

23

Ригель

Заводской номер: 313502-92-432 Количество на модель:
313502-92-432
24

Номер детали на чертеже:

24

Масленка 1.2Кд6хр

Заводской номер: 1.2Кд6хр Количество на модель:
1.2Кд6хр
24

Номер детали на чертеже:

24

Масленка 1.2Ц6хр

Заводской номер: 1.2Ц6хр Количество на модель:
1.2Ц6хр
25

Номер детали на чертеже:

25

Ось

Заводской номер: 313502-92-3 Количество на модель:
313502-92-3
25

Номер детали на чертеже:

25

Ось

Заводской номер: 313502-92-3-20 Количество на модель:
313502-92-3-20
26

Номер детали на чертеже:

26

Болт специальный

Заводской номер: 312001-95-74-01-20 Количество на модель:
312001-95-74-01-20
26

Номер детали на чертеже:

26

Болт специальный

Заводской номер: 312001-95-74-01 Количество на модель:
312001-95-74-01
27

Номер детали на чертеже:

27

Ось

Заводской номер: 313502-92-2 Количество на модель:
313502-92-2
28

Номер детали на чертеже:

28

Болт М20x1,5-6gx190

Заводской номер: 28 0776-20 Количество на модель:
28 0776-20
28

Номер детали на чертеже:

28

Болт М20x1,5-6gx190

Заводской номер: 28 0776 Количество на модель:
28 0776
29

Номер детали на чертеже:

29

Гайка М20х1,5

Заводской номер: 30 0325 Количество на модель:
30 0325
30

Номер детали на чертеже:

30

Ось 6-6в12x20

Заводской номер: 47 0040 Количество на модель:
47 0040
31

Номер детали на чертеже:

31

Шайба 6.01.08кп.019 ГОСТ 11371-78

Заводской номер: 31 0110 Количество на модель:
31 0110
32

Номер детали на чертеже:

32

Шплинт 1,6x14

Заводской номер: Шплинт 1,6x14 Количество на модель:
Шплинт 1,6x14
