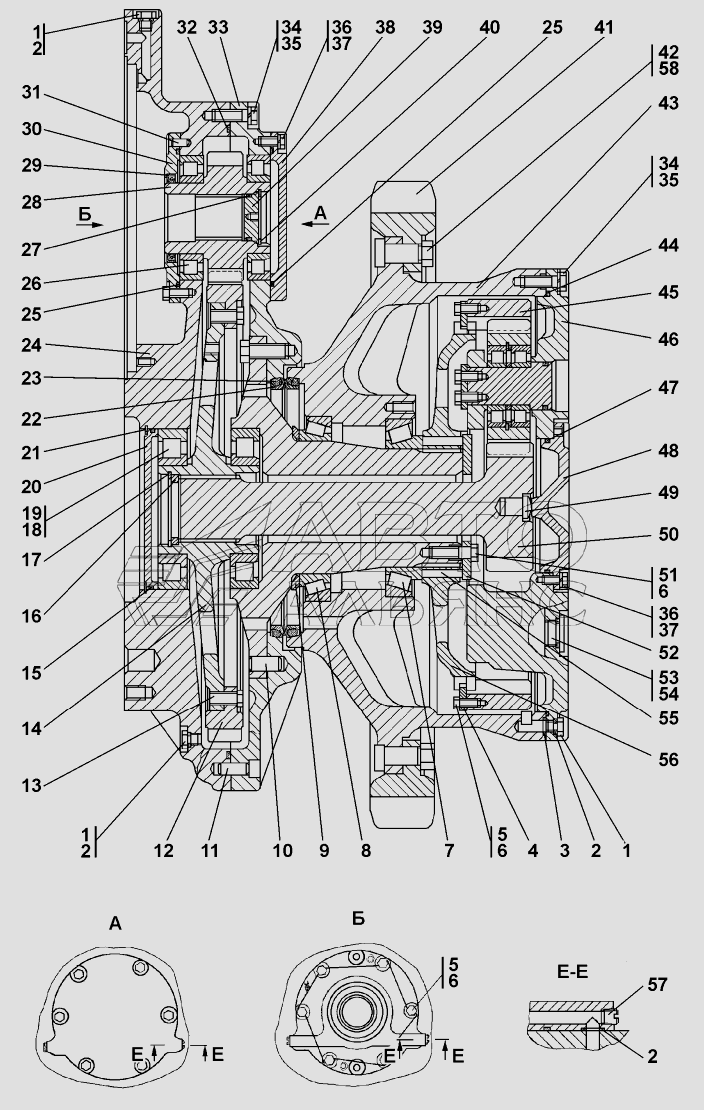

Передача бортовая Т-15.02K. Каталог 2009г.

Передача бортовая, фрикцион и тормоз Т-15.02K Водило Т-15.02K

Вид отображения:

Детали справа

По ширине экрана

1501-19-10СП(SP)

1501-19-10-20СП(SP)

1

1

2

3

4

5

6

7

8

9

10

11

12

13

13

14

15

16

17

18

19

20

21

22

23

24

24

26

27

28

29

30

31

32

33

33

34

34

35

36

38

38

39

40

41

42

42

43

43

44

45

46

46

47

48

48

49

50

51

52

53

53

54

55

56

57

58

58

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Передача бортовая

Заводской номер: 1501-19-10СП(SP) Количество на модель:

1501-19-10СП(SP)

Номер детали на чертеже:

Передача бортовая

Заводской номер: 1501-19-10-20СП(SP) Количество на модель:

1501-19-10-20СП(SP)

1

Номер детали на чертеже:

1

Пробка

Заводской номер: 375516 Количество на модель:

375516

1

Номер детали на чертеже:

1

Пробка

Заводской номер: 375516-20 Количество на модель: 6

375516-20

6

2

Номер детали на чертеже:

2

Кольцо 012-016-25-2-51-1668

Заводской номер: 012-016-25-2-51-1668 Количество на модель: 10

012-016-25-2-51-1668

10

3

Номер детали на чертеже:

3

Кольцо ГОСТ 9833-73/ТУ 38.005.204-84

Заводской номер: 018-022-25-2-51-1668 Количество на модель: 1

018-022-25-2-51-1668

1

4

Номер детали на чертеже:

4

Планка

Заводской номер: 1501-19-20 Количество на модель: 10

1501-19-20

10

5

Номер детали на чертеже:

5

Болт

Заводской номер: 285330 Количество на модель: 26

285330

26

6

Номер детали на чертеже:

6

Проволока

Заводской номер: ГОСТ3282-74 Количество на модель:

ГОСТ3282-74

7

Номер детали на чертеже:

7

Подшипник 2007132

Заводской номер: 2007132 Количество на модель: 1

2007132

1

8

Номер детали на чертеже:

8

Подшипник 6-2007934

Заводской номер: 6-2007934 Количество на модель: 1

6-2007934

1

9

Номер детали на чертеже:

9

Кольцо упорное

Заводской номер: 1501-19-18 Количество на модель: 1

1501-19-18

1

10

Номер детали на чертеже:

10

Штифт

Заводской номер: 700-32-2177 Количество на модель: 4

700-32-2177

4

11

Номер детали на чертеже:

11

Штифт

Заводской номер: 320450 Количество на модель: 2

320450

2

12

Номер детали на чертеже:

12

Шестерня

Заводской номер: 1501-19-7 Количество на модель: 1

1501-19-7

1

13

Номер детали на чертеже:

13

Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70

Заводской номер: 280535 Количество на модель:

280535

13

Номер детали на чертеже:

13

Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70

Заводской номер: 280535-20 Количество на модель: 24

280535-20

24

14

Номер детали на чертеже:

14

Ступица

Заводской номер: 1501-19-8 Количество на модель: 1

1501-19-8

1

15

Номер детали на чертеже:

15

Кольцо

Заводской номер: ГОСТ18829-73 Количество на модель: 1

ГОСТ18829-73

1

16

Номер детали на чертеже:

16

Кольцо упорное

Заводской номер: 2001-19-17 Количество на модель: 1

2001-19-17

1

17

Номер детали на чертеже:

17

Кольцо С95

Заводской номер: 580721 Количество на модель: 1

580721

1

18

Номер детали на чертеже:

18

Подшипник NJ224

Заводской номер: NJ224 Количество на модель: 2

NJ224

2

19

Номер детали на чертеже:

19

Подшипник 42224Л

Заводской номер: 42224Л Количество на модель: 2

42224Л

2

20

Номер детали на чертеже:

20

Крышка

Заводской номер: 2001-19-27 Количество на модель: 1

2001-19-27

1

21

Номер детали на чертеже:

21

Кольцо С 215 ГОСТ 13941-86

Заводской номер: 700-58-2139 Количество на модель: 1

700-58-2139

1

22

Номер детали на чертеже:

22

Кольцо

Заводской номер: 2001-19-28 Количество на модель: 2

2001-19-28

2

23

Номер детали на чертеже:

23

Кольцо упругое

Заводской номер: 400439 Количество на модель: 2

400439

2

24

Номер детали на чертеже:

24

Корпус

Заводской номер: 1501-19-1-20 Количество на модель: 1

1501-19-1-20

1

24

Номер детали на чертеже:

24

Корпус

Заводской номер: 1501-19-1 Количество на модель:

1501-19-1

26

Номер детали на чертеже:

26

Подшипник 42219Д1Т

Заводской номер: 42219Д1Т Количество на модель: 2

42219Д1Т

2

27

Номер детали на чертеже:

27

Кольцо 055-065-58-2-51-1668

Заводской номер: 055-065-58-2-51-1668 Количество на модель: 1

055-065-58-2-51-1668

1

28

Номер детали на чертеже:

28

Шестерня

Заводской номер: 1501-19-6 Количество на модель: 1

1501-19-6

1

29

Номер детали на чертеже:

29

Манжета 95-120-12

Заводской номер: BABSLASDIN3761 Количество на модель:

BABSLASDIN3761

30

Номер детали на чертеже:

30

Крышка

Заводской номер: 2001-19-25 Количество на модель: 1

2001-19-25

1

31

Номер детали на чертеже:

31

Штифт

Заводской номер: 325383 Количество на модель: 2

325383

2

32

Номер детали на чертеже:

32

Кольцо

Заводской номер: 400468-32 Количество на модель: 1

400468-32

1

33

Номер детали на чертеже:

33

Корпус

Заводской номер: 1501-19-100СП(SP) Количество на модель:

1501-19-100СП(SP)

33

Номер детали на чертеже:

33

Корпус

Заводской номер: 1501-19-100-20СП(SP) Количество на модель: 1

1501-19-100-20СП(SP)

1

34

Номер детали на чертеже:

34

Болт М16х1,5-6gх50.109.40Х019 ГОСТ 7796-70

Заводской номер: 280550 Количество на модель:

280550

34

Номер детали на чертеже:

34

Болт М16х1,5-6gх50.109.40Х029 ГОСТ 7796-70

Заводской номер: 280550-20 Количество на модель: 67

280550-20

67

35

Номер детали на чертеже:

35

Шайба

Заводской номер: ГОСТ6402-70 Количество на модель: 67

ГОСТ6402-70

67

36

Номер детали на чертеже:

36

Болт

Заводской номер: ГОСТ7796-70 Количество на модель: 10

ГОСТ7796-70

10

38

Номер детали на чертеже:

38

Крышка

Заводской номер: 2001-19-26-20 Количество на модель: 1

2001-19-26-20

1

38

Номер детали на чертеже:

38

Крышка

Заводской номер: 2001-19-26 Количество на модель:

2001-19-26

39

Номер детали на чертеже:

39

Крышка

Заводской номер: 2001-19-16 Количество на модель: 1

2001-19-16

1

40

Номер детали на чертеже:

40

Кольцо С70 ГОСТ 13941-86

Заводской номер: 580665 Количество на модель: 1

580665

1

41

Номер детали на чертеже:

41

Сектор зубчатый

Заводской номер: 1501-19-14 Количество на модель: 5

1501-19-14

5

567140

ЧАЗ

1501-19-14

Код: 567140

Артикул: 1501-19-14,

Производитель: ЧАЗ

42

Номер детали на чертеже:

42

Болт

Заводской номер: 2001-19-30 Количество на модель:

2001-19-30

566266

ЧАЗ

2001-19-30

Код: 566266

Артикул: 2001-19-30,

Производитель: ЧАЗ

42

Номер детали на чертеже:

42

Болт

Заводской номер: 2001-19-30-20 Количество на модель: 25

2001-19-30-20

25

43

Номер детали на чертеже:

43

Ступица

Заводской номер: 1501-19-4 Количество на модель:

1501-19-4

43

Номер детали на чертеже:

43

Ступица

Заводской номер: 1501-19-4-20 Количество на модель: 1

1501-19-4-20

1

44

Номер детали на чертеже:

44

Кольцо

Заводской номер: 400468-21 Количество на модель: 1

400468-21

1

45

Номер детали на чертеже:

45

Шестерня

Заводской номер: 1501-19-11 Количество на модель: 1

1501-19-11

1

46

Номер детали на чертеже:

46

Водило

Заводской номер: 1501-19-101СП(SP) Количество на модель:

1501-19-101СП(SP)

46

Номер детали на чертеже:

46

Водило

Заводской номер: 1501-19-101-20СП(SP) Количество на модель: 1

1501-19-101-20СП(SP)

1

47

Номер детали на чертеже:

47

Кольцо ГОСТ 18829-73/ТУ 38.005.204-84

Заводской номер: 175-180-36-2-51-1668 Количество на модель: 1

175-180-36-2-51-1668

1

48

Номер детали на чертеже:

48

Крышка

Заводской номер: 2001-19-15 Количество на модель:

2001-19-15

48

Номер детали на чертеже:

48

Крышка

Заводской номер: 2001-19-15-20 Количество на модель: 1

2001-19-15-20

1

49

Номер детали на чертеже:

49

Пята

Заводской номер: 2501-19-28 Количество на модель: 1

2501-19-28

1

50

Номер детали на чертеже:

50

Шестерня

Заводской номер: 1501-19-9 Количество на модель: 1

1501-19-9

1

51

Номер детали на чертеже:

51

Болт

Заводской номер: 285556 Количество на модель: 8

285556

8

52

Номер детали на чертеже:

52

Шайба упорная

Заводской номер: 1501-19-19 Количество на модель: 4

1501-19-19

4

53

Номер детали на чертеже:

53

Пробка

Заводской номер: 700-37-2140 Количество на модель:

700-37-2140

53

Номер детали на чертеже:

53

Пробка

Заводской номер: 700-37-2140-20 Количество на модель: 1

700-37-2140-20

1

54

Номер детали на чертеже:

54

Кольцо ГОСТ 9833-73/ГОСТ 18829-73

Заводской номер: 045-050-30-2-51-1668 Количество на модель: 1

045-050-30-2-51-1668

1

55

Номер детали на чертеже:

55

Палец

Заводской номер: 1501-19-21 Количество на модель: 12

1501-19-21

12

56

Номер детали на чертеже:

56

Муфта

Заводской номер: 1501-19-12 Количество на модель: 1

1501-19-12

1

57

Номер детали на чертеже:

57

Пробка 4-КГ1/8"45.089 ТУ 23.1.506-91

Заводской номер: 370150-08 Количество на модель: 4

370150-08

4

58

Номер детали на чертеже:

58

Гайка М24х2-6Н.12.019 ГОСТ 15521-70

Заводской номер: 300350-01 Количество на модель:

300350-01

566407

ЧАЗ

300350-01

Код: 566407

Артикул: 300350-01,

Производитель: ЧАЗ

58

Номер детали на чертеже:

58

Гайка М24х2-6Н.12.40Х029 ГОСТ 5915-70

Заводской номер: 300350-20 Количество на модель: 25

300350-20

25
