Блок управления отопителем Т-25.01Я. Каталог 2006г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

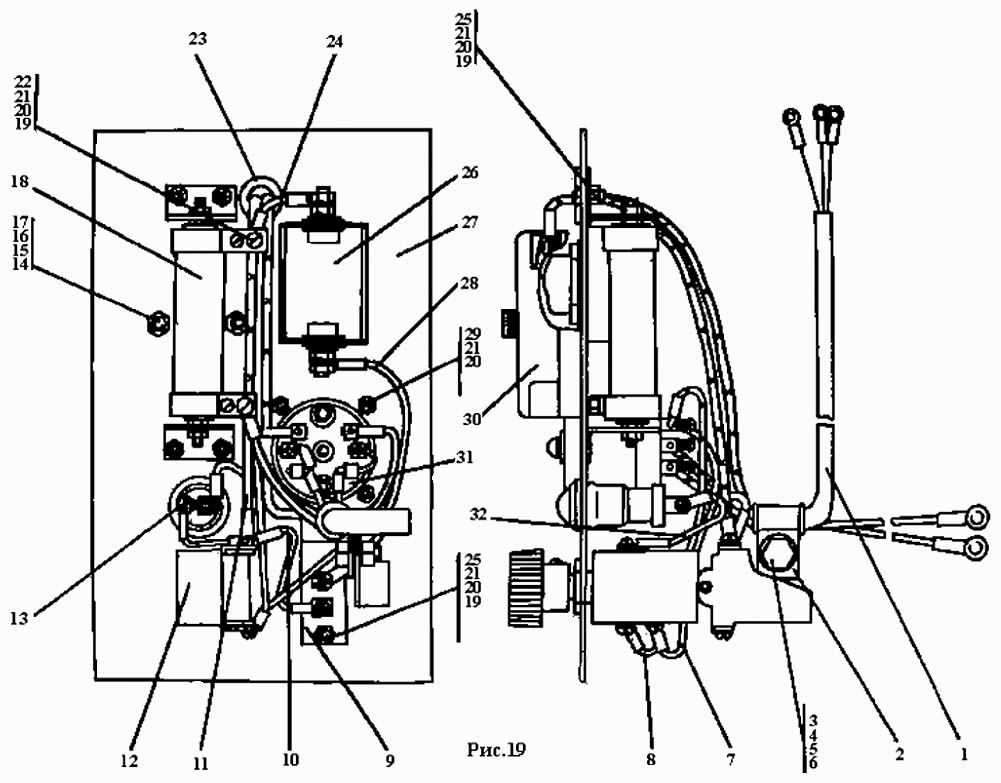

Номер детали на чертеже:

Блок управления отопителем

Заводской номер: 312505-10-103СП Количество на модель: 1
312505-10-103СП
1

Номер детали на чертеже:

Блок управления отопителем

Заводской номер: 312505-10-103-10СП Количество на модель:
312505-10-103-10СП
1

Номер детали на чертеже:

1

Жгут

Заводской номер: 312505-10-105СП Количество на модель: 1
312505-10-105СП
1
2

Номер детали на чертеже:

2

Хомут

Заводской номер: 700-41-2866 Количество на модель: 1
700-41-2866
1
3

Номер детали на чертеже:

3

Болт М8х16 ГОСТ 7796-70

Заводской номер: Болт М8х16 ГОСТ 7796-70 Количество на модель: 1
Болт М8х16 ГОСТ 7796-70
1
4

Номер детали на чертеже:

4

Гайка

Заводской номер: М8 ГОСТ 5915-70 Количество на модель: 1
М8 ГОСТ 5915-70
1
5

Номер детали на чертеже:

5

Шайба 8Т ГОСТ 6402-70

Заводской номер: Шайба 8Т ГОСТ 6402-70 Количество на модель: 1
Шайба 8Т ГОСТ 6402-70
1
6

Номер детали на чертеже:

6

Шайба 8.01.08кп.019 ГОСТ 11371-78

Заводской номер: 310150 Количество на модель: 1
310150
1
7

Номер детали на чертеже:

7

Провод

Заводской номер: 312505-10-112-01СП Количество на модель: 1
312505-10-112-01СП
1
8

Номер детали на чертеже:

8

Провод

Заводской номер: 312505-10-112-02СП Количество на модель: 1
312505-10-112-02СП
1
9

Номер детали на чертеже:

9

Выключатель ВН-45МТУ 16-526.016-73

Заводской номер: Выключатель ВН-45МТУ 16-526.016-73 Количество на модель: 1
Выключатель ВН-45МТУ 16-526.016-73
1
10

Номер детали на чертеже:

10

Провод

Заводской номер: 312505-10-112-04СП Количество на модель: 1
312505-10-112-04СП
1
11

Номер детали на чертеже:

11

Провод

Заводской номер: 312505-10-112-03СП Количество на модель: 1
312505-10-112-03СП
1
12

Номер детали на чертеже:

12

Переключатель ТУ 37.003.417-82

Заводской номер: П300 Количество на модель: 1
П300
1
13

Номер детали на чертеже:

13

Фонарь контрольной лампы ПД 20-ЛТУ 37.003.293-72

Заводской номер: Фонарь контрольной лампы ПД 20-ЛТУ 37.00 Количество на модель: 1
Фонарь контрольной лампы ПД 20-ЛТУ 37.00
1
14

Номер детали на чертеже:

14

Шайба 5.01.10.019 ГОСТ 11371-78

Заводской номер: 310080 Количество на модель: 2
310080
2
15

Номер детали на чертеже:

15

Шайба 5.65Г ГОСТ 6402-70

Заводской номер: Шайба 5.65Г ГОСТ 6402-70 Количество на модель: 2
Шайба 5.65Г ГОСТ 6402-70
2
16

Номер детали на чертеже:

16

Гайка

Заводской номер: М5 ГОСТ 5927-70 Количество на модель: 2
М5 ГОСТ 5927-70
2
17

Номер детали на чертеже:

17

Винт В.М5х16 ГОСТ 17473-80

Заводской номер: Винт В.М5х16 ГОСТ 17473-80 Количество на модель: 2
Винт В.М5х16 ГОСТ 17473-80
2
18

Номер детали на чертеже:

18

Сопротивление 0,65 Ом

Заводской номер: Сопротивление 0,65 Ом Количество на модель: 1
Сопротивление 0,65 Ом
1
19

Номер детали на чертеже:

19

Шайба 4.01.08кп.019 ГОСТ 11371-78

Заводской номер: 310050 Количество на модель: 12
310050
12
20

Номер детали на чертеже:

20

Шайба 4.65Г ГОСТ 6402-70

Заводской номер: Шайба 4.65Г ГОСТ 6402-70 Количество на модель: 12
Шайба 4.65Г ГОСТ 6402-70
12
21

Номер детали на чертеже:

21

Гайка М4 ГОСТ 5927-70

Заводской номер: Гайка М4 ГОСТ 5927-70 Количество на модель: 12
Гайка М4 ГОСТ 5927-70
12
22

Номер детали на чертеже:

22

Винт В.М4х10 ГОСТ 17473-80

Заводской номер: Винт В.М4х10 ГОСТ 17473-80 Количество на модель: 3
Винт В.М4х10 ГОСТ 17473-80
3
23

Номер детали на чертеже:

23

Кольцо

Заводской номер: 700-40-6695 Количество на модель: 1
700-40-6695
1
24

Номер детали на чертеже:

24

Провод

Заводской номер: 312505-10-112-05СП Количество на модель: 1
312505-10-112-05СП
1
25

Номер детали на чертеже:

25

Винт В.М4х12 ГОСТ 17473-80

Заводской номер: Винт В.М4х12 ГОСТ 17473-80 Количество на модель: 6
Винт В.М4х12 ГОСТ 17473-80
6
26

Номер детали на чертеже:

26

Спираль контрольнаяТУ 37.001.381-79

Заводской номер: Спираль контрольнаяТУ 37.001.381-79 Количество на модель: 1
Спираль контрольнаяТУ 37.001.381-79
1
27

Номер детали на чертеже:

27

Крышка

Заводской номер: 312505-10-113СП Количество на модель: 1
312505-10-113СП
1
28

Номер детали на чертеже:

28

Провод

Заводской номер: 312505-10-112-06СП Количество на модель: 1
312505-10-112-06СП
1
29

Номер детали на чертеже:

29

Винт В.М4х16 ГОСТ 17473-80

Заводской номер: Винт В.М4х16 ГОСТ 17473-80 Количество на модель: 4
Винт В.М4х16 ГОСТ 17473-80
4
30

Номер детали на чертеже:

30

Блок предохранительный

Заводской номер: 111.3722000-Э Количество на модель:
111.3722000-Э
30

Номер детали на чертеже:

30

Блок предохранительный ТУ 37.003.754-76

Заводской номер: 111.3722000 Количество на модель: 1
111.3722000
1
015098
ЛЭТЗ
111.3722
Производитель: ЛЭТЗ
514799
ЛЭТЗ
111.3722-200 111.3722000
Производитель: ЛЭТЗ
31

Номер детали на чертеже:

31

Реле перегрева РС 404ТУ 37.003.288-78

Заводской номер: Реле перегрева РС 404ТУ 37.003.288-78 Количество на модель: 1
Реле перегрева РС 404ТУ 37.003.288-78
1
32

Номер детали на чертеже:

32

Провод

Заводской номер: 312505-10-112СП Количество на модель: 1
312505-10-112СП
1
