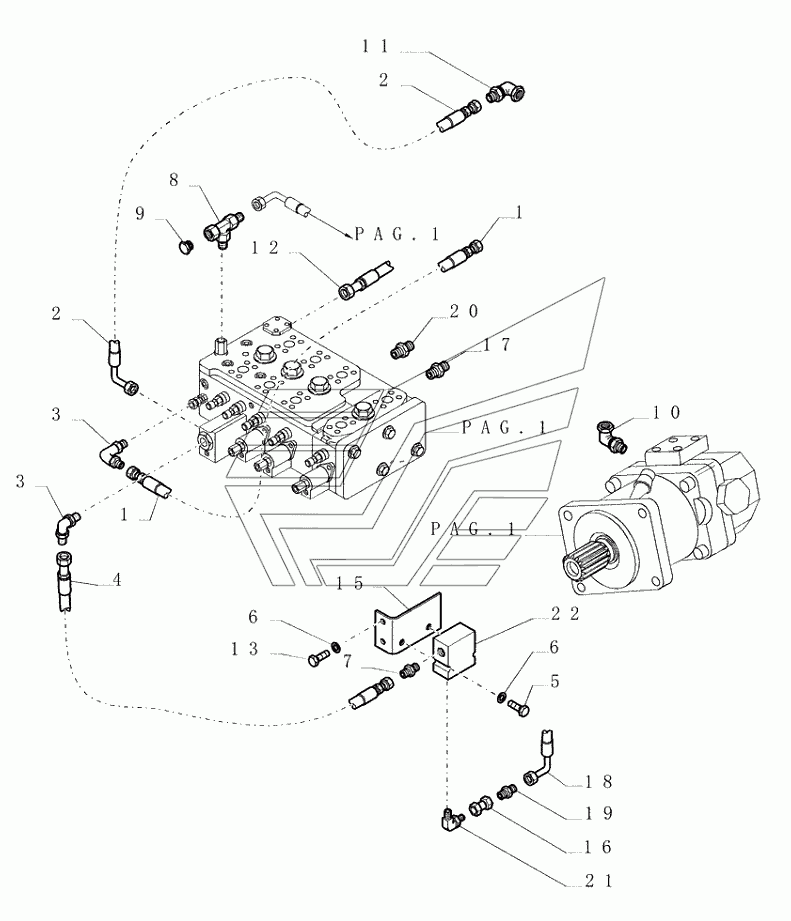

3.434(07) ­ HYDRAULIC SYSTEM PIPING Бульдозер D350. Каталог 2010г.

3.434(06) ­ HYDRAULIC SYSTEM PIPING Бульдозер D350 3.434(08) ­ HYDRAULIC SYSTEM PIPING Бульдозер D350

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
15
16
17
18
19
20
21
22

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гибкий шланг

Заводской номер: 76072482 Количество на модель: 2
76072482
2
2

Номер детали на чертеже:

2

Гибкий шланг

Заводской номер: 76073350 Количество на модель: 1
76073350
1
3

Номер детали на чертеже:

3

Колено

Заводской номер: 79066302 Количество на модель: 9
79066302
9
4

Номер детали на чертеже:

4

Гибкий шланг

Заводской номер: 76075181 Количество на модель: 1
76075181
1
5

Номер детали на чертеже:

5

Болт

Заводской номер: 10903631 Количество на модель: 2
10903631
2
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 14496431 Количество на модель: 4
14496431
4
7

Номер детали на чертеже:

7

Гидравлический разъем

Заводской номер: 79095838 Количество на модель: 1
79095838
1
8

Номер детали на чертеже:

8

Т-образная деталь

Заводской номер: 71437620 Количество на модель: 1
71437620
1
9

Номер детали на чертеже:

9

Крышка

Заводской номер: 70919552 Количество на модель: 1
70919552
1
10

Номер детали на чертеже:

10

Колено

Заводской номер: 79054402 Количество на модель: 2
79054402
2
11

Номер детали на чертеже:

11

Колено, 90 градусов

Заводской номер: 79067018 Количество на модель: 4
79067018
4
12

Номер детали на чертеже:

12

Гибкий шланг

Заводской номер: 76072475 Количество на модель: 1
76072475
1
13

Номер детали на чертеже:

13

Болт

Заводской номер: 16038531 Количество на модель: 2
16038531
2
15

Номер детали на чертеже:

15

Кронштейн

Заводской номер: 76075261 Количество на модель: 1
76075261
1
16

Номер детали на чертеже:

16

Упругое соединение

Заводской номер: 76072396 Количество на модель: 3
76072396
3
17

Номер детали на чертеже:

17

Гидравлический разъем

Заводской номер: 76075260 Количество на модель: 1
76075260
1
18

Номер детали на чертеже:

18

Гибкий шланг

Заводской номер: 76073356 Количество на модель: 1
76073356
1
19

Номер детали на чертеже:

19

Гидравлический разъем

Заводской номер: 76072398 Количество на модель: 3
76072398
3
20

Номер детали на чертеже:

20

Гидравлический разъем

Заводской номер: 76075141 Количество на модель: 1
76075141
1
21

Номер детали на чертеже:

21

Гидравлический разъем

Заводской номер: 76073348 Количество на модель: 1
76073348
1
22

Номер детали на чертеже:

22

Электроклапан

Заводской номер: 76073495 Количество на модель: 1
76073495
1
