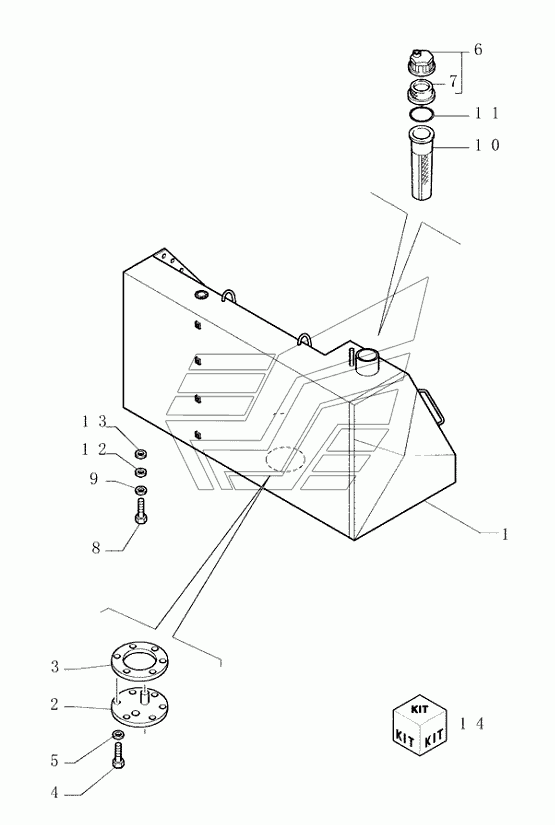

0.510(01) FUEL TANK Бульдозер D350. Каталог 2010г.

0.505(03) SUSPENSION ENGINE Бульдозер D350 0.510(02) FUEL TANK PIPING Бульдозер D350

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Бак

Заводской номер: 76076652 Количество на модель: 1

76076652

1

2

Номер детали на чертеже:

2

Фланец

Заводской номер: 76069971 Количество на модель: 1

76069971

1

3

Номер детали на чертеже:

3

Прокладка

Заводской номер: 73100021 Количество на модель: 1

73100021

1

4

Номер детали на чертеже:

4

Винт

Заводской номер: 11112231 Количество на модель: 6

11112231

6

5

Номер детали на чертеже:

5

Плоская шайба

Заводской номер: 70928460 Количество на модель: 6

70928460

6

6

Номер детали на чертеже:

6

Крышка

Заводской номер: 76035895 Количество на модель: 1

76035895

1

7

Номер детали на чертеже:

7

Элемент

Заводской номер: 79110132 Количество на модель: 1

79110132

1

8

Номер детали на чертеже:

8

Болт

Заводской номер: 11124431 Количество на модель: 7

11124431

7

9

Номер детали на чертеже:

9

Плоская шайба

Заводской номер: 79032222 Количество на модель: 7

79032222

7

10

Номер детали на чертеже:

10

Топливный фильтр

Заводской номер: 73147697 Количество на модель: 1

73147697

1

11

Номер детали на чертеже:

11

Стопорное кольцо

Заводской номер: 11062976 Количество на модель: 1

11062976

1

12

Номер детали на чертеже:

12

Плоская шайба

Заводской номер: 8288341 Количество на модель: R

8288341

R

13

Номер детали на чертеже:

13

Плоская шайба

Заводской номер: 8288342 Количество на модель: R

8288342

R

14

Номер детали на чертеже:

14

Kit

Заводской номер: 87316897 Количество на модель: 1

87316897

1
