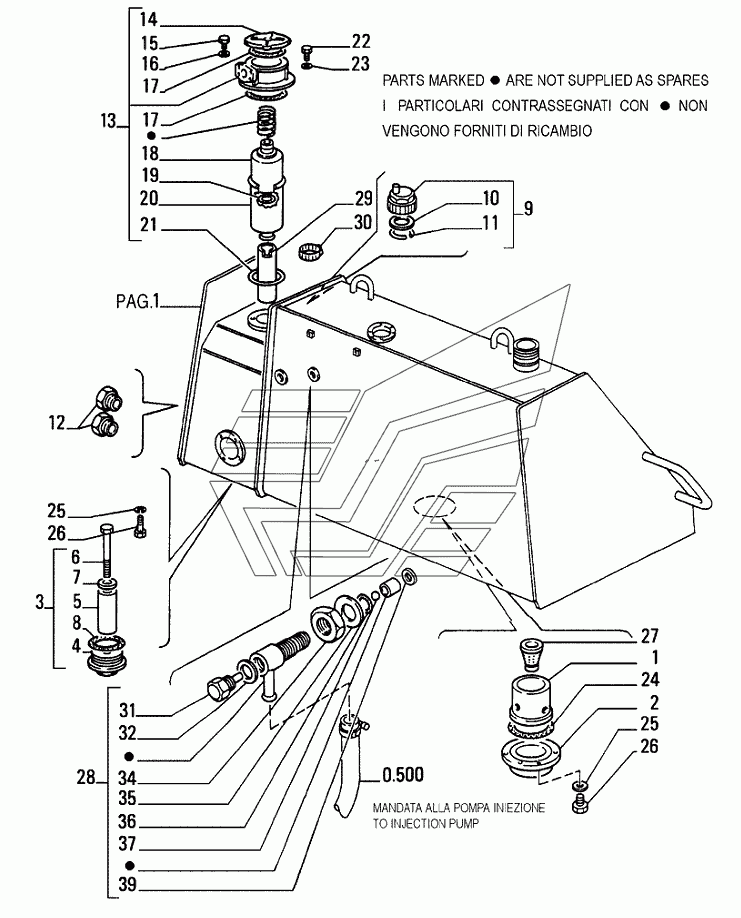

FUEL AND OIL TANK Бульдозер D255. Каталог 2010г.

FUEL AND OIL TANK Бульдозер D255 FUEL AND OIL TANK Бульдозер D255

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

34

35

36

37

39

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Жесткая трубка

Заводской номер: 79032207 Количество на модель: 1

79032207

1

2

Номер детали на чертеже:

2

Фланец

Заводской номер: 76031398 Количество на модель: 1

76031398

1

3

Номер детали на чертеже:

3

Пробка

Заводской номер: 79083629 Количество на модель: 1

79083629

1

4

Номер детали на чертеже:

4

Пробка

Заводской номер: 79083625 Количество на модель: 1

79083625

1

5

Номер детали на чертеже:

5

Магнитная пробка

Заводской номер: 76018929 Количество на модель: 1

76018929

1

6

Номер детали на чертеже:

6

Болт

Заводской номер: 79100190 Количество на модель: 1

79100190

1

7

Номер детали на чертеже:

7

Плоская шайба

Заводской номер: 79100189 Количество на модель: 1

79100189

1

8

Номер детали на чертеже:

8

Уплотнительное кольцо

Заводской номер: 14438385 Количество на модель: 1

14438385

1

9

Номер детали на чертеже:

9

Пробка

Заводской номер: 79093835 Количество на модель: 1

79093835

1

10

Номер детали на чертеже:

10

Прокладка

Заводской номер: 79019060 Количество на модель: 1

79019060

1

11

Номер детали на чертеже:

11

Кольцо

Заводской номер: 79019065 Количество на модель: 1

79019065

1

12

Номер детали на чертеже:

12

Указатель уровня

Заводской номер: 79103405 Количество на модель: 2

79103405

2

13

Номер детали на чертеже:

13

Масляный фильтр

Заводской номер: 79082398 Количество на модель: 1

79082398

1

14

Номер детали на чертеже:

14

Крышка

Заводской номер: 79072679 Количество на модель: 1

79072679

1

15

Номер детали на чертеже:

15

Винт

Заводской номер: 16043824 Количество на модель: 4

16043824

4

16

Номер детали на чертеже:

16

Плоская шайба

Заводской номер: 14496501 Количество на модель: 4

14496501

4

17

Номер детали на чертеже:

17

Уплотнительное кольцо

Заводской номер: 14473780 Количество на модель: 2

14473780

2

18

Номер детали на чертеже:

18

Фильтр

Заводской номер: 1930879 Количество на модель: 1

1930879

1

19

Номер детали на чертеже:

19

Уплотнительное кольцо

Заводской номер: 14464180 Количество на модель: 1

14464180

1

20

Номер детали на чертеже:

20

Емкость

Заводской номер: 79072680 Количество на модель: 1

79072680

1

21

Номер детали на чертеже:

21

Уплотнительное кольцо

Заводской номер: 14473080 Количество на модель: 1

14473080

1

22

Номер детали на чертеже:

22

Болт

Заводской номер: 11106231 Количество на модель: 3

11106231

3

23

Номер детали на чертеже:

23

WASHER, M10x21x2

Заводской номер: 14496631 Количество на модель: 3

14496631

3

24

Номер детали на чертеже:

24

Уплотнительное кольцо

Заводской номер: 14466589 Количество на модель: 1

14466589

1

25

Номер детали на чертеже:

25

WASHER, M8x17x1.6

Заводской номер: 14496531 Количество на модель: 6

14496531

6

26

Номер детали на чертеже:

26

Винт

Заводской номер: 16043431 Количество на модель: 6

16043431

6

27

Номер детали на чертеже:

27

Фильтр

Заводской номер: 76018036 Количество на модель: 1

76018036

1

28

Номер детали на чертеже:

28

Гидравлический разъем

Заводской номер: 79111407 Количество на модель: 1

79111407

1

29

Номер детали на чертеже:

29

Жесткая трубка

Заводской номер: 76031399 Количество на модель: 1

76031399

1

30

Номер детали на чертеже:

30

Хомут шланга

Заводской номер: 79083845 Количество на модель: 1

79083845

1

31

Номер детали на чертеже:

31

Пробка

Заводской номер: 79111410 Количество на модель: 1

79111410

1

32

Номер детали на чертеже:

32

Уплотнительное кольцо

Заводской номер: 79035959 Количество на модель: 1

79035959

1

34

Номер детали на чертеже:

34

Тонкая гайка

Заводской номер: 10726621 Количество на модель: 1

10726621

1

35

Номер детали на чертеже:

35

Плоская шайба

Заводской номер: 10520321 Количество на модель: 1

10520321

1

36

Номер детали на чертеже:

36

Уплотнительное кольцо

Заводской номер: 14437985 Количество на модель: 1

14437985

1

37

Номер детали на чертеже:

37

Шар

Заводской номер: 4761924 Количество на модель: 1

4761924

1

39

Номер детали на чертеже:

39

Стопорное кольцо

Заводской номер: 11057076 Количество на модель: 1

11057076

1
