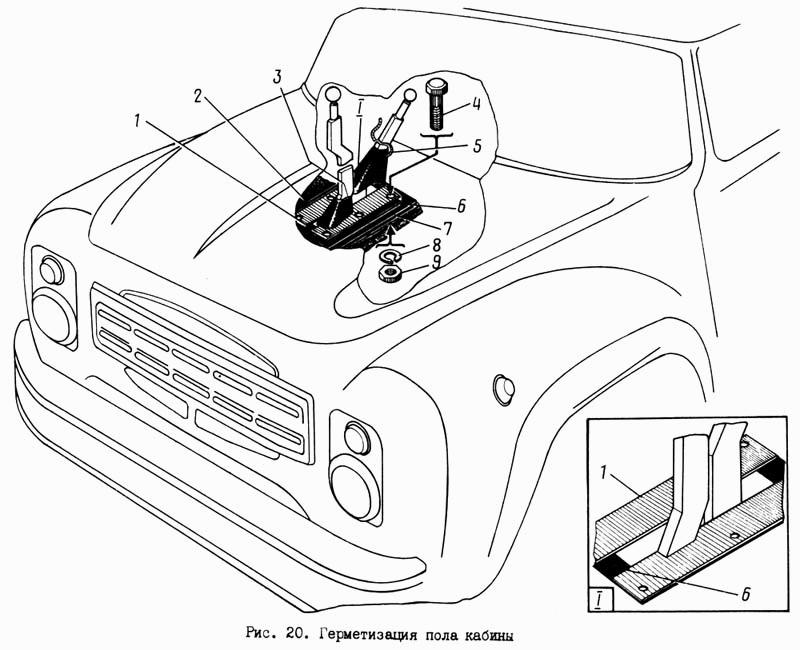

Герметизация пола кабины КО-713

Установка крыльев КО-713

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Фланец

Заводской номер: АКПМЗ-600.803 Количество на модель: 1
АКПМЗ-600.803
1
2

Номер детали на чертеже:

2

Коврик кабины

Заводской номер: ПМ130Б-600.801 Количество на модель: 1
ПМ130Б-600.801
1
3

Номер детали на чертеже:

3

Чехол

Заводской номер: АКПМЗ-600.810 Количество на модель: 1
АКПМЗ-600.810
1
4

Номер детали на чертеже:

4

Болт

Заводской номер: М6х25-7798 Количество на модель: 6
М6х25-7798
6
5

Номер детали на чертеже:

5

Шпагат L=600мм

Заводской номер: N0,8-17308 Количество на модель: 1
N0,8-17308
1
6

Номер детали на чертеже:

6

Крышка люка

Заводской номер: АКПМЗ-600.802 Количество на модель: 2
АКПМЗ-600.802
2
7

Номер детали на чертеже:

7

Прокладка

Заводской номер: АКПМЗ-600.805 Количество на модель: 2
АКПМЗ-600.805
2
8

Номер детали на чертеже:

8

Шайба

Заводской номер: 6.65Г-6402 Количество на модель: 6
6.65Г-6402
6
9

Номер детали на чертеже:

9

Гайка

Заводской номер: М6-5915 Количество на модель: 6
М6-5915
6
