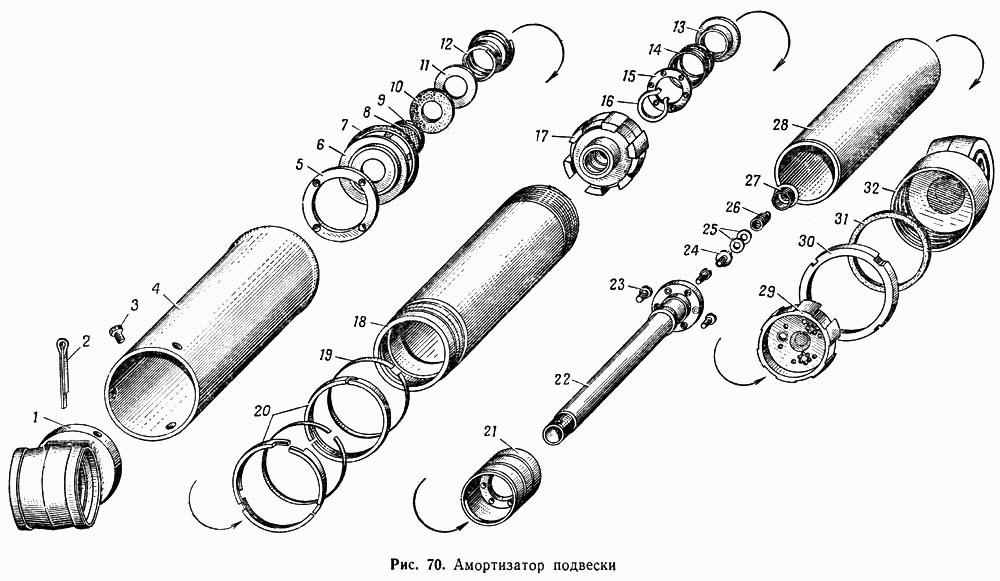

Амортизатор подвески МАЗ-537

Детали подвески вторых передних колес МАЗ-537 Стойки и рычаги задней подвески МАЗ-537

Вид отображения:

Детали справа

По ширине экрана

535А-2905464

258288-П

535-2905316

535-2905394

535-2905388

535-2905350

535-2905390

535-2905324

535-2905382

535-2905386

252963-П

535-2905442

535А-2905462

535-2905464

535-2905468

535А-2905326

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Втулка запорная

Заводской номер: 535А-2905464 Количество на модель: 4

535А-2905464

4

Номер детали на чертеже:

Шплинт-проволока

Заводской номер: 258288-П Количество на модель: 2

258288-П

2

Номер детали на чертеже:

Цилиндр внутренний с крышкой верхней в сборе

Заводской номер: 535-2905316 Количество на модель: 2

535-2905316

2

Номер детали на чертеже:

Пружина компенсационного клапана амортизатора

Заводской номер: 535-2905394 Количество на модель: 4

535-2905394

4

Номер детали на чертеже:

Пружина клапана низкого давления амортизатора

Заводской номер: 535-2905388 Количество на модель: 2

535-2905388

2

Номер детали на чертеже:

Поршень амортизатора в сборе

Заводской номер: 535-2905350 Количество на модель: 2

535-2905350

2

Номер детали на чертеже:

Крышка пружины клапана низкого давления амортизатора

Заводской номер: 535-2905390 Количество на модель: 6

535-2905390

6

Номер детали на чертеже:

Крышка внутреннего цилиндра верхняя

Заводской номер: 535-2905324 Количество на модель: 2

535-2905324

2

Номер детали на чертеже:

Крышка внутреннего цилиндра амортизатора нижняя

Заводской номер: 535-2905382 Количество на модель: 2

535-2905382

2

Номер детали на чертеже:

Клапан низкого давления амортизатора

Заводской номер: 535-2905386 Количество на модель: 6

535-2905386

6

Номер детали на чертеже:

Заклепка

Заводской номер: 252963-П Количество на модель: 12

252963-П

12

Номер детали на чертеже:

Головка амортизатора нижняя

Заводской номер: 535-2905442 Количество на модель: 2

535-2905442

2

Номер детали на чертеже:

Головка амортизатора верхняя

Заводской номер: 535А-2905462 Количество на модель: 2

535А-2905462

2

Номер детали на чертеже:

Втулка нижней головки амортизатора

Заводской номер: 535-2905464 Количество на модель: 2

535-2905464

2

Номер детали на чертеже:

Втулка нижнего пальца амортизатора

Заводской номер: 535-2905468 Количество на модель: 2

535-2905468

2

Номер детали на чертеже:

Втулка направляющая штока

Заводской номер: 535А-2905326 Количество на модель: 2

535А-2905326

2

1

Номер детали на чертеже:

1

Головка амортизатора верхняя в сборе

Заводской номер: 535А-2905460 Количество на модель: 2

535А-2905460

2

2

Номер детали на чертеже:

2

Шплинт разводной

Заводской номер: 258087-П Количество на модель: 2

258087-П

2

3

Номер детали на чертеже:

3

Болт

Заводской номер: 370800-П2 Количество на модель: 6

370800-П2

6

4

Номер детали на чертеже:

4

Кожух амортизатора

Заводской номер: 535-2905446 Количество на модель: 2

535-2905446

2

5

Номер детали на чертеже:

5

Гайка кольцевая

Заводской номер: 535-2905348 Количество на модель: 2

535-2905348

2

6

Номер детали на чертеже:

6

Корпус сальника

Заводской номер: 535А-2905336-Б Количество на модель: 2

535А-2905336-Б

2

7

Номер детали на чертеже:

7

Прокладка

Заводской номер: 535-2905330 Количество на модель: 2

535-2905330

2

8

Номер детали на чертеже:

8

Кольцо уплотнительное разрезное

Заводской номер: 535А-2905476 Количество на модель: 2

535А-2905476

2

9

Номер детали на чертеже:

9

Кольцо уплотнительное

Заводской номер: 400039-Б Количество на модель: 2

400039-Б

2

10

Номер детали на чертеже:

10

Сальник амортизатора

Заводской номер: 535А-2905338-Б Количество на модель: 2

535А-2905338-Б

2

11

Номер детали на чертеже:

11

Шайба сальника амортизатора

Заводской номер: 535А-2905342-Б Количество на модель: 2

535А-2905342-Б

2

12

Номер детали на чертеже:

12

Пружина сальника амортизатора

Заводской номер: 535А-2905340 Количество на модель: 2

535А-2905340

2

13

Номер детали на чертеже:

13

Обратный клапан высокого давления

Заводской номер: 535-2905368 Количество на модель: 2

535-2905368

2

14

Номер детали на чертеже:

14

Пружина обратного клапана высокого давления

Заводской номер: 535-2905370 Количество на модель: 2

535-2905370

2

15

Номер детали на чертеже:

15

Кольцо упорное

Заводской номер: 535-2905372-А Количество на модель: 2

535-2905372-А

2

16

Номер детали на чертеже:

16

Кольцо пружинное стопорное плоское

Заводской номер: 535-2905374 Количество на модель: 2

535-2905374

2

17

Номер детали на чертеже:

17

Крышка внутреннего цилиндра верхняя в сборе

Заводской номер: 535-2905322 Количество на модель: 2

535-2905322

2

18

Номер детали на чертеже:

18

Цилиндр наружный амортизатора

Заводской номер: 535-2905312 Количество на модель: 2

535-2905312

2

19

Номер детали на чертеже:

19

Лента пружинная

Заводской номер: 535-2905450 Количество на модель: 4

535-2905450

4

20

Номер детали на чертеже:

20

Полукольцо защитное амортизатора

Заводской номер: 535-2905452 Количество на модель: 12

535-2905452

12

21

Номер детали на чертеже:

21

Поршень амортизатора

Заводской номер: 535-2905352 Количество на модель: 2

535-2905352

2

22

Номер детали на чертеже:

22

Шток поршня амортизатора

Заводской номер: 535-2905356 Количество на модель: 2

535-2905356

2

23

Номер детали на чертеже:

23

Винт

Заводской номер: 373799-П2 Количество на модель: 6

373799-П2

6

24

Номер детали на чертеже:

24

Клапан высокого давления амортизатора

Заводской номер: 535А-2905360-Б Количество на модель: 2

535А-2905360-Б

2

25

Номер детали на чертеже:

25

Шайба регулировочная пружины клапана высокого давления

Заводской номер: 375450-П Количество на модель: 4

375450-П

4

26

Номер детали на чертеже:

26

Пружина клапана высокого давления

Заводской номер: 535-2905362 Количество на модель: 2

535-2905362

2

27

Номер детали на чертеже:

27

Корпус пружины клапана высокого давления

Заводской номер: 535-2905364 Количество на модель: 2

535-2905364

2

28

Номер детали на чертеже:

28

Цилиндр внутренний амортизатора

Заводской номер: 535-2905318 Количество на модель: 2

535-2905318

2

29

Номер детали на чертеже:

29

Крышка внутреннего цилиндра амортизатора нижняя в сборе

Заводской номер: 535-2905380 Количество на модель: 2

535-2905380

2

30

Номер детали на чертеже:

30

Гайка кольцевая

Заводской номер: 535-2905398 Количество на модель: 2

535-2905398

2

31

Номер детали на чертеже:

31

Кольцо

Заводской номер: 535А-2905402 Количество на модель: 2

535А-2905402

2

32

Номер детали на чертеже:

32

Головка амортизатора нижняя в сборе

Заводской номер: 535А-2905441 Количество на модель: 2

535А-2905441

2
