Установка муфты дизеля МТП-71А

Установка подогревателя ПЖБ-300В МТП-71А Муфта МТП-71А

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

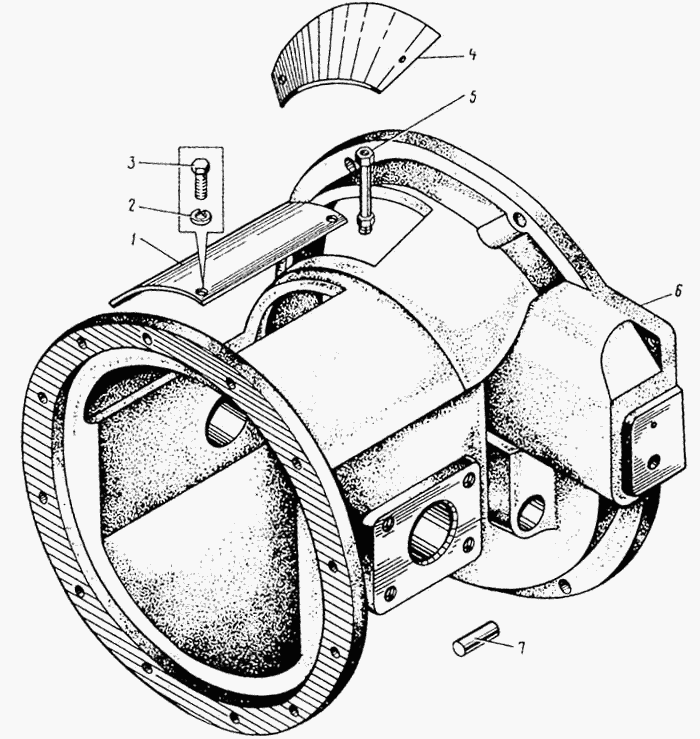

Номер детали на чертеже:

Установка муфты дизеля

Заводской номер: 4121.11.00.350 Количество на модель:
4121.11.00.350
1

Номер детали на чертеже:

1

Крышка

Заводской номер: 4121.11.00.352 Количество на модель: 1
4121.11.00.352
1
2

Номер детали на чертеже:

2

Шайба 8.65Г

Заводской номер: Шайба 8.65Г [6402] Количество на модель: 4
Шайба 8.65Г [6402]
4
3

Номер детали на чертеже:

3

Болт М8х20

Заводской номер: Болт М8х20 [7798] Количество на модель: 4
Болт М8х20 [7798]
4
4

Номер детали на чертеже:

4

Крышка

Заводской номер: 4121.11.00.153 Количество на модель: 1
4121.11.00.153
1
5

Номер детали на чертеже:

5

Труба

Заводской номер: 4121.11.00.650 Количество на модель: 2
4121.11.00.650
2
6

Номер детали на чертеже:

6

Корпус муфты

Заводской номер: 4121.11.00.351 Количество на модель: 1
4121.11.00.351
1
7

Номер детали на чертеже:

7

Штифт

Заводской номер: 4121.11.00.154 Количество на модель: 2
4121.11.00.154
2
