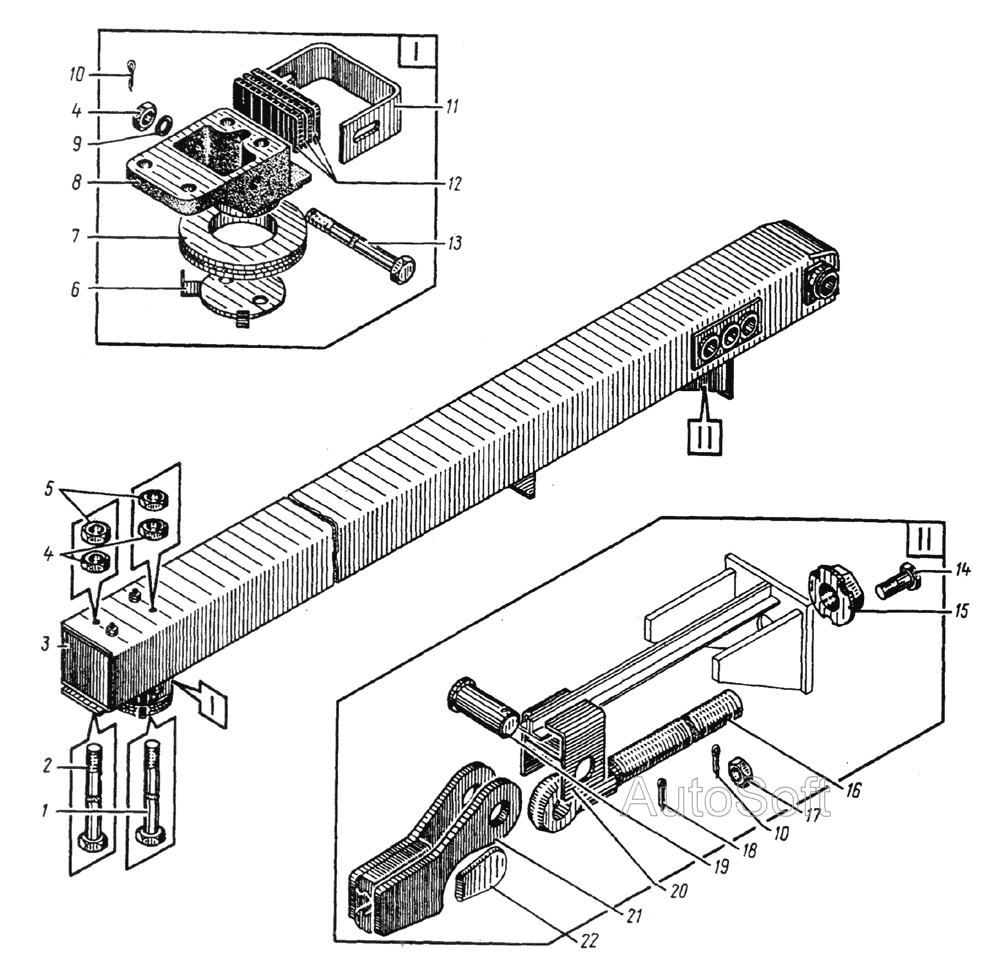

652.194 Рукоять Э-652Б. Каталог 2000г.

652.193 Блок ковш Э-652Б 652.195 Механизм открывания днища ковша Э-652Б

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт

Заводской номер: БНТ-М20х370 Количество на модель: 2
БНТ-М20х370
2
2

Номер детали на чертеже:

2

Болт

Заводской номер: БHT-M20x275 Количество на модель: 2
БHT-M20x275
2
3

Номер детали на чертеже:

3

Балка рукояти

Заводской номер: 652.194.04 Количество на модель: 1
652.194.04
1
4

Номер детали на чертеже:

4

Гайка

Заводской номер: ГШ-М20 Количество на модель: 5
ГШ-М20
5
5

Номер детали на чертеже:

5

Гайка

Заводской номер: ГШН-М20 Количество на модель: 4
ГШН-М20
4
6

Номер детали на чертеже:

6

Ограждение

Заводской номер: 652Б.194.06 Количество на модель: 1
652Б.194.06
1
7

Номер детали на чертеже:

7

Блок

Заводской номер: 107.194.32 Количество на модель: 1
107.194.32
1
8

Номер детали на чертеже:

8

Упор

Заводской номер: 652.194.00.1 Количество на модель: 1
652.194.00.1
1
9

Номер детали на чертеже:

9

Шайба

Заводской номер: ШЧ-20 Количество на модель: 2
ШЧ-20
2
10

Номер детали на чертеже:

10

Шплинт

Заводской номер: Ш-4х40 Количество на модель: 2
Ш-4х40
2
11

Номер детали на чертеже:

11

Скоба

Заводской номер: 107.194.9 Количество на модель: 1
107.194.9
1
12

Номер детали на чертеже:

12

Амортизатор

Заводской номер: 505A.194.00.6 Количество на модель: 3
505A.194.00.6
3
13

Номер детали на чертеже:

13

Болт

Заводской номер: БНТ-М20х220 Количество на модель: 1
БНТ-М20х220
1
14

Номер детали на чертеже:

14

Болт

Заводской номер: 652.194.00.35 Количество на модель: 1
652.194.00.35
1
15

Номер детали на чертеже:

15

Гайка

Заводской номер: 652B.21.05.003 Количество на модель: 1
652B.21.05.003
1
16

Номер детали на чертеже:

16

Болт натяжной

Заводской номер: 505A.194.00.12 Количество на модель: 1
505A.194.00.12
1
17

Номер детали на чертеже:

17

Гайка

Заводской номер: ГШ-М16 Количество на модель: 1
ГШ-М16
1
18

Номер детали на чертеже:

18

Шплинт

Заводской номер: Ш-6.3х71 Количество на модель: 1
Ш-6.3х71
1
19

Номер детали на чертеже:

19

Ось

Заводской номер: 22-40х4x110 Количество на модель: 1
22-40х4x110
1
20

Номер детали на чертеже:

20

Ползун

Заводской номер: 505А.194.03 Количество на модель: 1
505А.194.03
1
21

Номер детали на чертеже:

21

Обойма коуша

Заводской номер: 0-21,5-22-253-72 Количество на модель: 1
0-21,5-22-253-72
1
22

Номер детали на чертеже:

22

Клин коуша

Заводской номер: K-21,5-22-253-72 Количество на модель: 1
K-21,5-22-253-72
1
