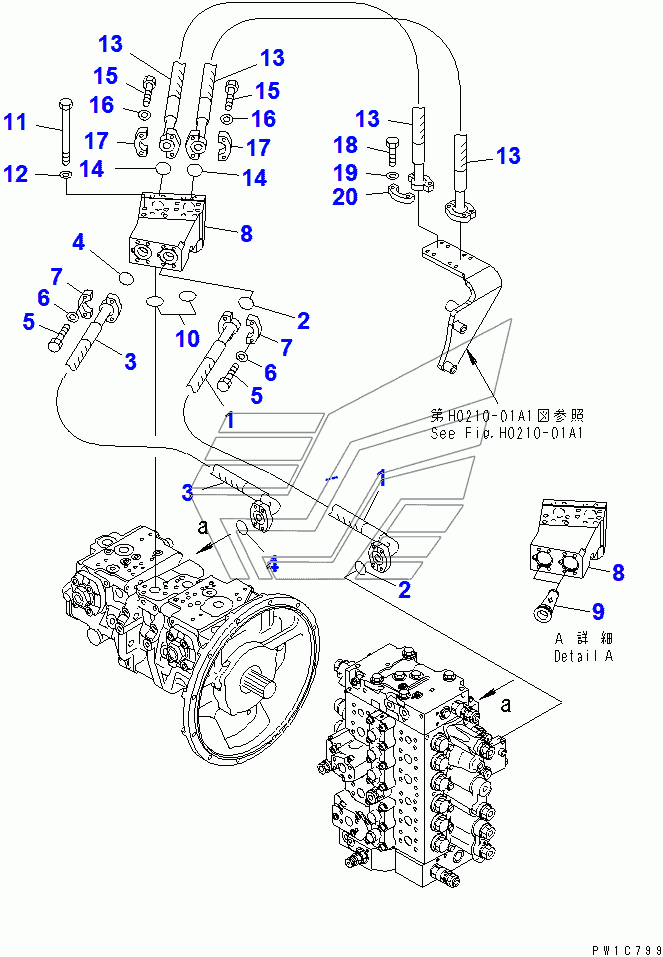

DELIVERY LINE (WITH INLINE FILTER)(#60001-60223) PC220-7. Каталог 2010г.

DELIVERY PIPING PC220-7 DELIVERY LINE (WITH INLINE FILTER)(#60224-) PC220-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
5
6
7
8
9
10
11
12
13
20

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

CASE

Заводской номер: CASE Количество на модель: 1
CASE
1
1

Номер детали на чертеже:

1

HOSE, 870MM

Заводской номер: 20Y-62-43920 Количество на модель: 1
20Y-62-43920
1
2

Номер детали на чертеже:

2

O-RING

Заводской номер: 21T-09-11460 Количество на модель: 2
21T-09-11460
2
3

Номер детали на чертеже:

3

HOSE

Заводской номер: 07073-01AA8 Количество на модель: 1
07073-01AA8
1
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 07372-21035 Количество на модель: 16
07372-21035
16
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 01643-51032 Количество на модель: 16
01643-51032
16
7

Номер детали на чертеже:

7

FLANGE, SPRIT

Заводской номер: 07371-31049 Количество на модель: 8
07371-31049
8
8

Номер детали на чертеже:

8

FILTER ASS'Y

Заводской номер: 20Y-60-31310 Количество на модель: 1
20Y-60-31310
1
9

Номер детали на чертеже:

9

ELEMENT,FILTER ASS'Y

Заводской номер: 20Y-60-A1240 Количество на модель: 2
20Y-60-A1240
2
10

Номер детали на чертеже:

10

O-RING

Заводской номер: 21T-09-11470 Количество на модель: 2
21T-09-11470
2
11

Номер детали на чертеже:

11

BOLT

Заводской номер: 01011-81030 Количество на модель: 8
01011-81030
8
12

Номер детали на чертеже:

12

WASHER

Заводской номер: 01643-31032 Количество на модель: 8
01643-31032
8
13

Номер детали на чертеже:

13

HOSE, 800MM

Заводской номер: 20Y-62-43930 Количество на модель: 2
20Y-62-43930
2
20

Номер детали на чертеже:

20

FLANGE

Заводской номер: 07371-30640 Количество на модель: 4
07371-30640
4
DELIVERY PIPING PC220-7 DELIVERY LINE (WITH INLINE FILTER)(#60224-) PC220-7
