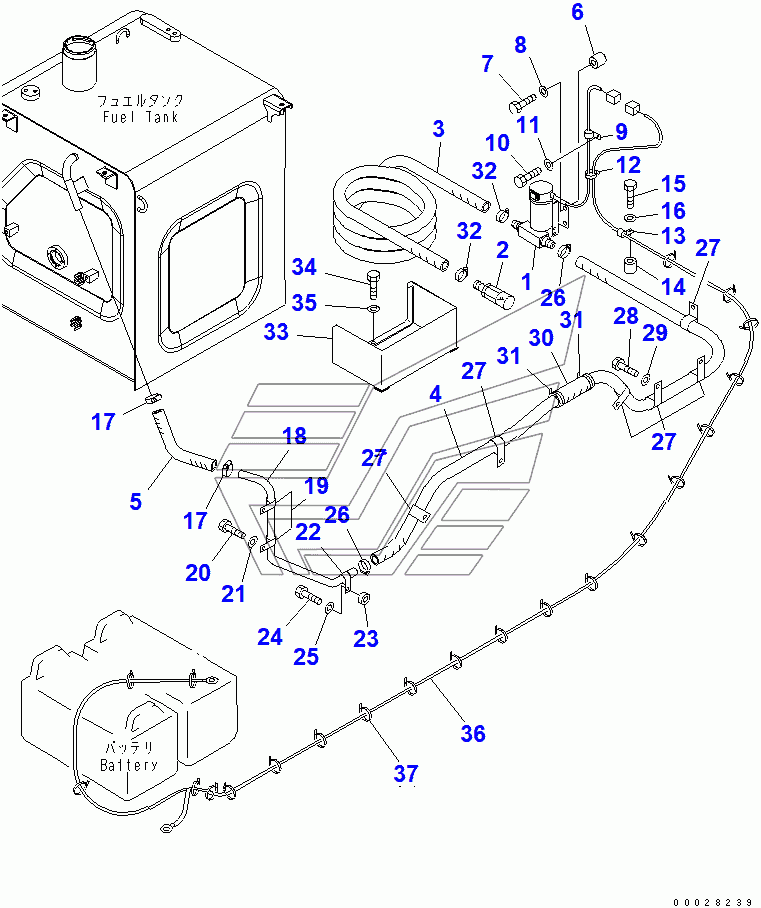

FUEL SELF CHARGE PUMP(#60625-) PC220-7. Каталог 2010г.

FUEL SELF CHARGE PUMP(#60001-60624) PC220-7 SWING MACHINERY (SUPPLY ONLY)(#60001-60600) PC220-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

PUMP ASS'Y,(SEE FIG. Y1040-01A0A)

Заводской номер: 206-04-K1111 Количество на модель: 1
206-04-K1111
1
1

Номер детали на чертеже:

1

PUMP ASS'Y

Заводской номер: 21K-04-K1130 Количество на модель: 1
21K-04-K1130
1
2

Номер детали на чертеже:

2

VALVE ASS'Y

Заводской номер: 20Y-04-K2450 Количество на модель: 1
20Y-04-K2450
1
3

Номер детали на чертеже:

3

HOSE

Заводской номер: 20Y-04-K2351 Количество на модель: 1
20Y-04-K2351
1
4

Номер детали на чертеже:

4

HOSE

Заводской номер: 206-04-K1121 Количество на модель: 1
206-04-K1121
1
5

Номер детали на чертеже:

5

HOSE

Заводской номер: 206-04-K1131 Количество на модель: 1
206-04-K1131
1
6

Номер детали на чертеже:

6

SPACER

Заводской номер: 195-33-11220 Количество на модель: 4
195-33-11220
4
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 01010-81250 Количество на модель: 4
01010-81250
4
8

Номер детали на чертеже:

8

WASHER

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
9

Номер детали на чертеже:

9

CLIP

Заводской номер: 04434-51012 Количество на модель: 1
04434-51012
1
10

Номер детали на чертеже:

10

BOLT

Заводской номер: 01010-81225 Количество на модель: 1
01010-81225
1
12

Номер детали на чертеже:

12

BAND

Заводской номер: 08034-00519 Количество на модель: 1
08034-00519
1
17

Номер детали на чертеже:

17

CLAMP

Заводской номер: 07289-00035 Количество на модель: 2
07289-00035
2
18

Номер детали на чертеже:

18

TUBE

Заводской номер: 206-04-71130 Количество на модель: 1
206-04-71130
1
19

Номер детали на чертеже:

19

CLIP

Заводской номер: 04434-52512 Количество на модель: 2
04434-52512
2
23

Номер детали на чертеже:

23

COLLAR

Заводской номер: 198-43-15310 Количество на модель: 1
198-43-15310
1
24

Номер детали на чертеже:

24

BOLT

Заводской номер: 01010-81235 Количество на модель: 1
01010-81235
1
27

Номер детали на чертеже:

27

CLIP

Заводской номер: 581-04-22290 Количество на модель: 6
581-04-22290
6
30

Номер детали на чертеже:

30

COVER

Заводской номер: 205-62-53780 Количество на модель: 1
205-62-53780
1
31

Номер детали на чертеже:

31

BAND

Заводской номер: 08034-00834 Количество на модель: 2
08034-00834
2
33

Номер детали на чертеже:

33

BRACKET

Заводской номер: 20Y-04-38170 Количество на модель: 1
20Y-04-38170
1
36

Номер детали на чертеже:

36

WIRING HARNESS

Заводской номер: 20Y-06-31480 Количество на модель: 1
20Y-06-31480
1
37

Номер детали на чертеже:

37

BAND

Заводской номер: 08034-20536 Количество на модель: 21
08034-20536
21
