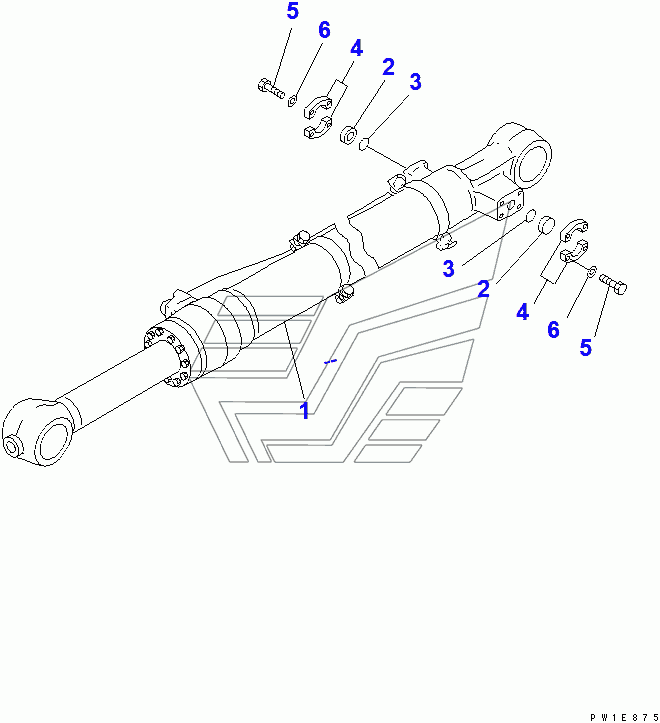

BUCKET CYLINDER KIT(#65889-) PC220-7. Каталог 2010г.

BUCKET CYLINDER KIT PC220-7 BUCKET LINK KIT PC220-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

CYLINDER GROUP

Заводской номер: 707-01-XS550 Количество на модель: 1
707-01-XS550
1
2

Номер детали на чертеже:

2

HEAD

Заводской номер: 07378-10600 Количество на модель: 2
07378-10600
2
3

Номер детали на чертеже:

3

O-RING

Заводской номер: 07000-13025 Количество на модель: 2
07000-13025
2
4

Номер детали на чертеже:

4

FLANGE

Заводской номер: 07371-30640 Количество на модель: 4
07371-30640
4
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 07372-21035 Количество на модель: 8
07372-21035
8
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 01643-51032 Количество на модель: 8
01643-51032
8
BUCKET CYLINDER KIT PC220-7 BUCKET LINK KIT PC220-7
