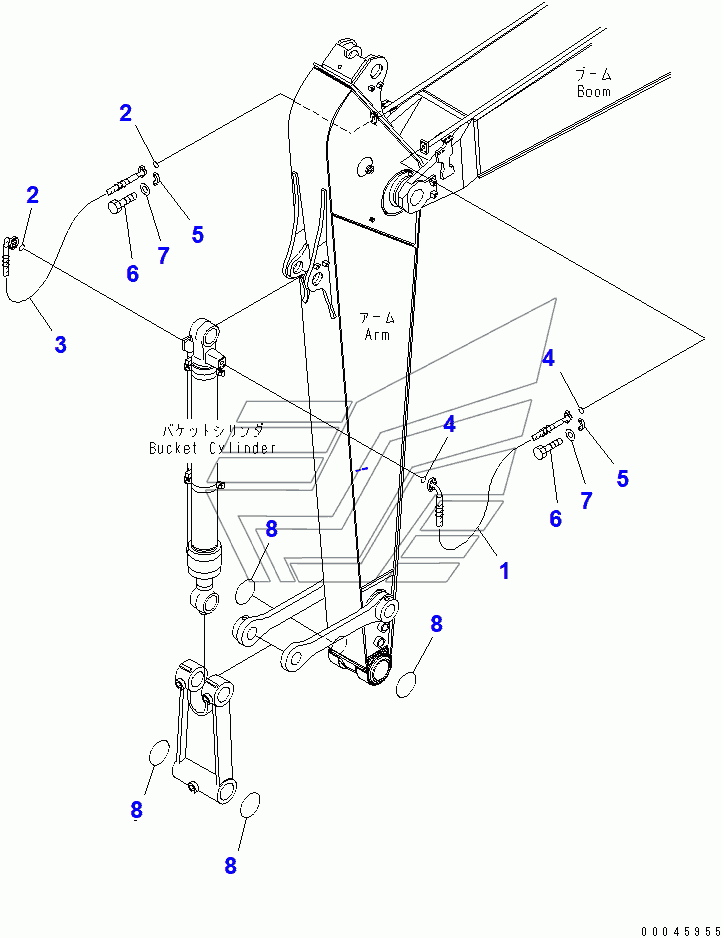

ARM (BUCKET CYLINDER HOSE AND SPACER) (3.05M) (-40C SPEC.)(#67318-) PC220-7. Каталог 2010г.

ARM (BUCKET CYLINDER HOSE) (3.05M) (-40C SPEC.)(#67318-) PC220-7 ARM (3.05M) (FOR ADDITIONAL PIPING) PC220-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
5
6
7
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

HOSE

Заводской номер: 206-62-21220 Количество на модель: 1
206-62-21220
1
2

Номер детали на чертеже:

2

O-RING

Заводской номер: 07000-53025 Количество на модель: 2
07000-53025
2
3

Номер детали на чертеже:

3

HOSE

Заводской номер: 206-62-73210 Количество на модель: 1
206-62-73210
1
5

Номер детали на чертеже:

5

FLANGE

Заводской номер: 07371-30640 Количество на модель: 8
07371-30640
8
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 07372-21035 Количество на модель: 16
07372-21035
16
7

Номер детали на чертеже:

7

WASHER

Заводской номер: 01643-51032 Количество на модель: 16
01643-51032
16
8

Номер детали на чертеже:

8

O-RING

Заводской номер: 205-70-73280 Количество на модель: 4
205-70-73280
4
