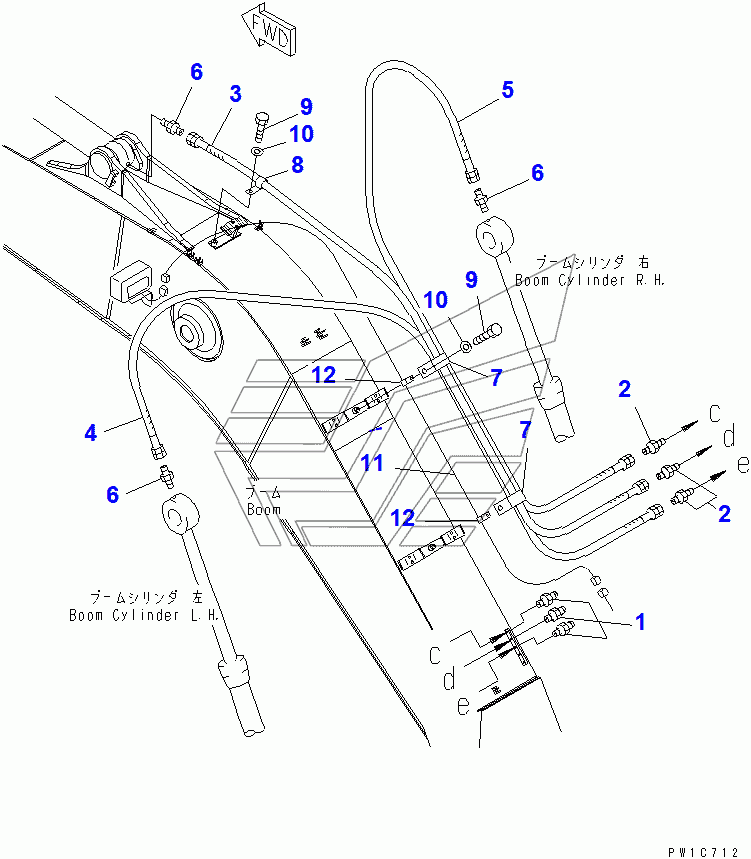

BOOM (LUBRICATING PIPING AND WORKING LAMP HARNESS) PC220-7. Каталог 2010г.

BOOM (HD) (FOR ADDITIONAL PIPING) (ARM CYLINDER LINE AND BUCKET CYLINDER LINE) (-40C SPEC.)(#67318-) PC220-7 BOOM (HD) (ADDITIONAL LINE) (FOR ADDITIONAL PIPING)(#60001-60592) PC220-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
7
8
9
10
11

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

FITTING, GREASE

Заводской номер: 07020-00000 Количество на модель: 3
07020-00000
3
2

Номер детали на чертеже:

2

NIPPLE

Заводской номер: 205-70-51390 Количество на модель: 3
205-70-51390
3
3

Номер детали на чертеже:

3

HOSE

Заводской номер: 206-70-71460 Количество на модель: 1
206-70-71460
1
4

Номер детали на чертеже:

4

HOSE

Заводской номер: 206-70-71470 Количество на модель: 1
206-70-71470
1
5

Номер детали на чертеже:

5

HOSE

Заводской номер: 206-70-71480 Количество на модель: 1
206-70-71480
1
7

Номер детали на чертеже:

7

CLIP

Заводской номер: 04434-52212 Количество на модель: 2
04434-52212
2
8

Номер детали на чертеже:

8

CLIP

Заводской номер: 04434-51012 Количество на модель: 1
04434-51012
1
9

Номер детали на чертеже:

9

BOLT

Заводской номер: 01010-81220 Количество на модель: 3
01010-81220
3
10

Номер детали на чертеже:

10

WASHER

Заводской номер: 01643-31232 Количество на модель: 3
01643-31232
3
11

Номер детали на чертеже:

11

WIRE

Заводской номер: 22U-06-21350 Количество на модель: 1
22U-06-21350
1
