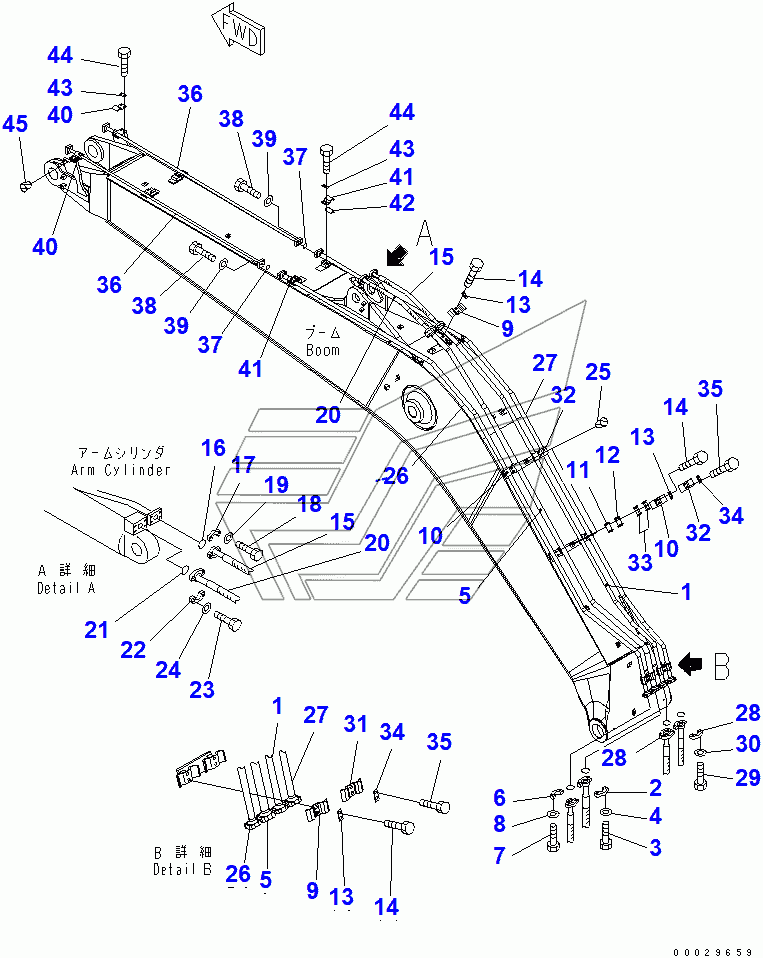

BOOM (ARM CYLINDER LINE) (FOR AUSTRALIA SPEC.)(#60744-) PC220-7. Каталог 2010г.

BOOM (HD) (FOR ADDITIONAL PIPING) (ARM CYLINDER PIPIN AND BUCKET CYLINDER PIPING)(#65531-) PC220-7 BOOM (HD) (FOR ADDITIONAL PIPING) (ARM CYLINDER LINE AND BUCKET CYLINDER LINE) (-40C SPEC.)(#67318-) PC220-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

TUBE

Заводской номер: 206-62-73140 Количество на модель: 1
206-62-73140
1
2

Номер детали на чертеже:

2

FLANGE

Заводской номер: 07371-30640 Количество на модель: 2
07371-30640
2
3

Номер детали на чертеже:

3

BOLT

Заводской номер: 07372-21035 Количество на модель: 4
07372-21035
4
4

Номер детали на чертеже:

4

WASHER

Заводской номер: 01643-51032 Количество на модель: 4
01643-51032
4
5

Номер детали на чертеже:

5

TUBE

Заводской номер: 206-62-73130 Количество на модель: 1
206-62-73130
1
6

Номер детали на чертеже:

6

FLANGE, SPRIT

Заводской номер: 07371-31049 Количество на модель: 2
07371-31049
2
9

Номер детали на чертеже:

9

CLAMP

Заводской номер: 20Y-62-13690 Количество на модель: 2
20Y-62-13690
2
10

Номер детали на чертеже:

10

CLAMP

Заводской номер: 20Y-62-13730 Количество на модель: 2
20Y-62-13730
2
11

Номер детали на чертеже:

11

SEAT

Заводской номер: 205-62-73431 Количество на модель: 2
205-62-73431
2
12

Номер детали на чертеже:

12

SEAT

Заводской номер: 20Y-62-13761 Количество на модель: 2
20Y-62-13761
2
13

Номер детали на чертеже:

13

PLATE

Заводской номер: 20Y-62-13450 Количество на модель: 4
20Y-62-13450
4
14

Номер детали на чертеже:

14

BOLT

Заводской номер: 01010-81230 Количество на модель: 8
01010-81230
8
15

Номер детали на чертеже:

15

HOSE¤ 750MM

Заводской номер: 20Y-62-13570 Количество на модель: 1
20Y-62-13570
1
16

Номер детали на чертеже:

16

O-RING

Заводской номер: 07000-13025 Количество на модель: 2
07000-13025
2
20

Номер детали на чертеже:

20

HOSE

Заводской номер: 20Y-62-13560 Количество на модель: 1
20Y-62-13560
1
21

Номер детали на чертеже:

21

O-RING

Заводской номер: 07000-13032 Количество на модель: 2
07000-13032
2
25

Номер детали на чертеже:

25

PLUG

Заводской номер: 07049-01215 Количество на модель: 2
07049-01215
2
26

Номер детали на чертеже:

26

TUBE

Заводской номер: 206-62-73150 Количество на модель: 1
206-62-73150
1
27

Номер детали на чертеже:

27

TUBE

Заводской номер: 206-62-73160 Количество на модель: 1
206-62-73160
1
31

Номер детали на чертеже:

31

CLAMP

Заводской номер: 20Y-62-13710 Количество на модель: 1
20Y-62-13710
1
32

Номер детали на чертеже:

32

CLAMP

Заводской номер: 20Y-62-13190 Количество на модель: 2
20Y-62-13190
2
36

Номер детали на чертеже:

36

TUBE

Заводской номер: 20Y-62-13580 Количество на модель: 2
20Y-62-13580
2
37

Номер детали на чертеже:

37

O-RING

Заводской номер: 07000-13030 Количество на модель: 2
07000-13030
2
40

Номер детали на чертеже:

40

CLAMP

Заводской номер: 206-62-73560 Количество на модель: 2
206-62-73560
2
41

Номер детали на чертеже:

41

CLAMP

Заводской номер: 20Y-62-13180 Количество на модель: 2
20Y-62-13180
2
