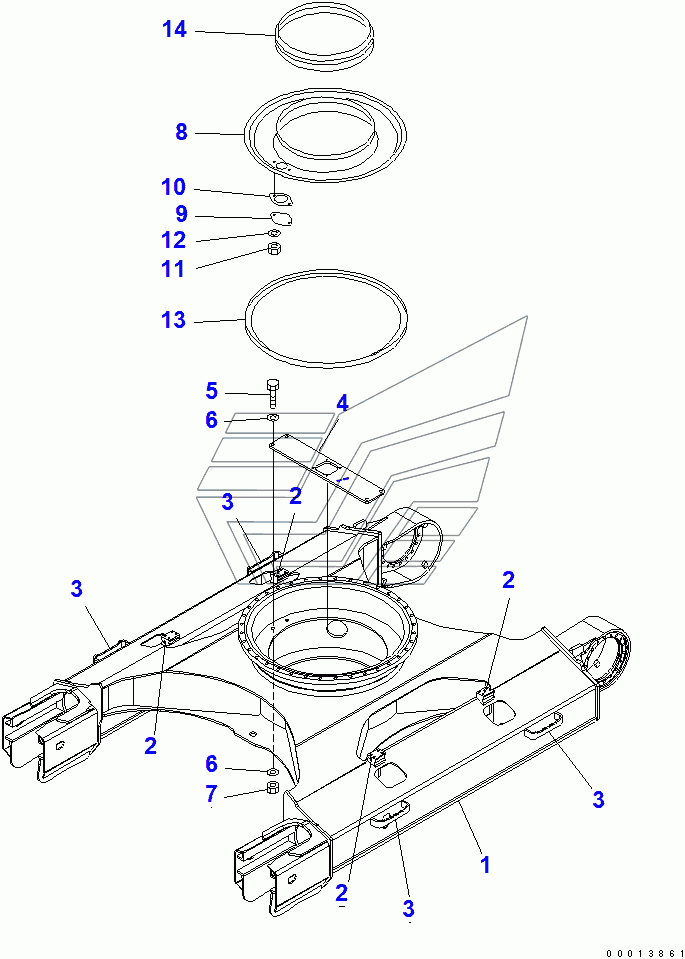

TRACK FRAME (WITH UNDER COVER) PC220-7. Каталог 2010г.

TRACK FRAME PC220-7 UNDER COVER (FOR TRACK FRAME) PC220-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

TRACK FRAME

Заводской номер: 206-30-71411 Количество на модель: 1
206-30-71411
1
1

Номер детали на чертеже:

1

TRACK FRAME

Заводской номер: 206-30-71410 Количество на модель: 1
206-30-71410
1
2

Номер детали на чертеже:

2

BRACKET (WELDED)

Заводской номер: 20Y-30-31D21 Количество на модель: 4
20Y-30-31D21
4
2

Номер детали на чертеже:

2

BRACKET (WELDED)

Заводской номер: 20Y-30-31D22 Количество на модель: 4
20Y-30-31D22
4
3

Номер детали на чертеже:

3

PLATE (WELDED)

Заводской номер: 203-30-61C51 Количество на модель: 4
203-30-61C51
4
4

Номер детали на чертеже:

4

BRACKET

Заводской номер: 206-30-71E81 Количество на модель: 1
206-30-71E81
1
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 01010-82065 Количество на модель: 4
01010-82065
4
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 01643-32060 Количество на модель: 8
01643-32060
8
7

Номер детали на чертеже:

7

NUT

Заводской номер: 01580-12016 Количество на модель: 4
01580-12016
4
8

Номер детали на чертеже:

8

COVER

Заводской номер: 206-30-71160 Количество на модель: 1
206-30-71160
1
9

Номер детали на чертеже:

9

COVER

Заводской номер: 205-30-71181 Количество на модель: 1
205-30-71181
1
10

Номер детали на чертеже:

10

GASKET

Заводской номер: 205-30-71191 Количество на модель: 1
205-30-71191
1
11

Номер детали на чертеже:

11

NUT

Заводской номер: 01580-11008 Количество на модель: 2
01580-11008
2
12

Номер детали на чертеже:

12

WASHER

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
13

Номер детали на чертеже:

13

SEAL

Заводской номер: 20Y-30-11370 Количество на модель: 1
20Y-30-11370
1
14

Номер детали на чертеже:

14

SEAL

Заводской номер: 205-30-71171 Количество на модель: 1
205-30-71171
1
TRACK FRAME PC220-7 UNDER COVER (FOR TRACK FRAME) PC220-7
