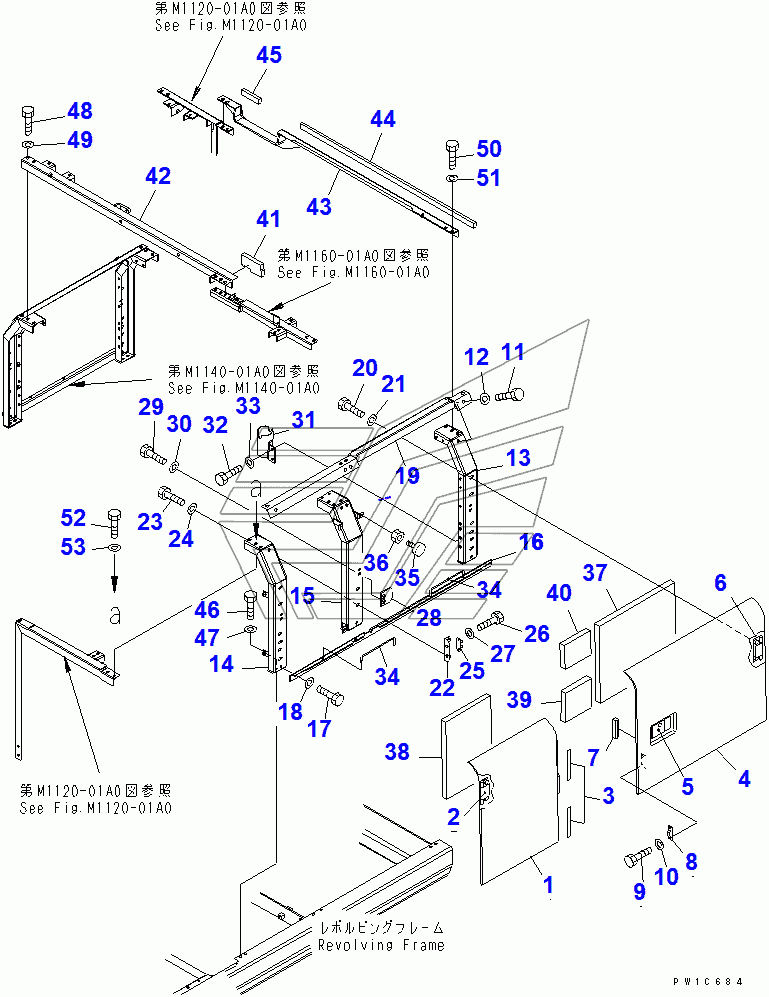

LEFT SIDE DOOR (MACHINE CAB)(#60001-65000) PC220-7. Каталог 2010г.

FRAME (MACHINE CAB) PC220-7 LEFT SIDE DOOR (MACHINE CAB)(#65001-) PC220-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

FRAME

Заводской номер: 20Y-54-62240 Количество на модель: 1
20Y-54-62240
1
1

Номер детали на чертеже:

1

COVER

Заводской номер: 20Y-54-61143 Количество на модель: 1
20Y-54-61143
1
1

Номер детали на чертеже:

1

COVER

Заводской номер: 20Y-54-61142 Количество на модель: 1
20Y-54-61142
1
2

Номер детали на чертеже:

2

HINGE (WELDED)

Заводской номер: 20Y-54-63410 Количество на модель: 2
20Y-54-63410
2
2

Номер детали на чертеже:

2

HINGE (WELDED)

Заводской номер: 207-54-61870 Количество на модель: 2
207-54-61870
2
3

Номер детали на чертеже:

3

SHEET

Заводской номер: 20Y-54-63390 Количество на модель: 2
20Y-54-63390
2
4

Номер детали на чертеже:

4

COVER

Заводской номер: 20Y-54-61132 Количество на модель: 1
20Y-54-61132
1
4

Номер детали на чертеже:

4

COVER

Заводской номер: 20Y-54-61131 Количество на модель: 1
20Y-54-61131
1
5

Номер детали на чертеже:

5

LOCK ASS'Y

Заводской номер: 198-54-41982 Количество на модель: 1
198-54-41982
1
7

Номер детали на чертеже:

7

SHEET

Заводской номер: 20Y-54-61482 Количество на модель: 1
20Y-54-61482
1
8

Номер детали на чертеже:

8

DOVE TAIL

Заводской номер: 205-54-53550 Количество на модель: 1
205-54-53550
1
9

Номер детали на чертеже:

9

BOLT

Заводской номер: 01010-80612 Количество на модель: 2
01010-80612
2
10

Номер детали на чертеже:

10

WASHER

Заводской номер: 01643-30623 Количество на модель: 2
01643-30623
2
11

Номер детали на чертеже:

11

BOLT

Заводской номер: 01010-81230 Количество на модель: 8
01010-81230
8
12

Номер детали на чертеже:

12

WASHER

Заводской номер: 01643-31232 Количество на модель: 8
01643-31232
8
13

Номер детали на чертеже:

13

FRAME

Заводской номер: 20Y-54-61311 Количество на модель: 1
20Y-54-61311
1
14

Номер детали на чертеже:

14

FRAME

Заводской номер: 20Y-54-61322 Количество на модель: 1
20Y-54-61322
1
14

Номер детали на чертеже:

14

FRAME

Заводской номер: 20Y-54-61323 Количество на модель: 1
20Y-54-61323
1
15

Номер детали на чертеже:

15

FRAME

Заводской номер: 20Y-54-61331 Количество на модель: 1
20Y-54-61331
1
16

Номер детали на чертеже:

16

PLATE

Заводской номер: 20Y-54-61342 Количество на модель: 1
20Y-54-61342
1
16

Номер детали на чертеже:

16

PLATE

Заводской номер: 20Y-54-61341 Количество на модель: 1
20Y-54-61341
1
17

Номер детали на чертеже:

17

BOLT

Заводской номер: 01010-81225 Количество на модель: 4
01010-81225
4
19

Номер детали на чертеже:

19

FRAME

Заводской номер: 20Y-54-61361 Количество на модель: 1
20Y-54-61361
1
22

Номер детали на чертеже:

22

BRACKET

Заводской номер: 20Y-54-28170 Количество на модель: 1
20Y-54-28170
1
25

Номер детали на чертеже:

25

DOVE TAIL

Заводской номер: 205-54-51970 Количество на модель: 1
205-54-51970
1
26

Номер детали на чертеже:

26

BOLT

Заводской номер: 01010-80616 Количество на модель: 2
01010-80616
2
28

Номер детали на чертеже:

28

PLATE

Заводской номер: 20Y-54-61470 Количество на модель: 1
20Y-54-61470
1
31

Номер детали на чертеже:

31

BRACKET

Заводской номер: 20Y-54-61371 Количество на модель: 1
20Y-54-61371
1
34

Номер детали на чертеже:

34

BAR

Заводской номер: 20Y-54-29231 Количество на модель: 2
20Y-54-29231
2
35

Номер детали на чертеже:

35

STOPPER

Заводской номер: 20Y-54-11611 Количество на модель: 2
20Y-54-11611
2
36

Номер детали на чертеже:

36

NUT

Заводской номер: 01580-11008 Количество на модель: 2
01580-11008
2
37

Номер детали на чертеже:

37

SHEET

Заводской номер: 20Y-54-61451 Количество на модель: 1
20Y-54-61451
1
38

Номер детали на чертеже:

38

SHEET

Заводской номер: 20Y-54-61461 Количество на модель: 1
20Y-54-61461
1
39

Номер детали на чертеже:

39

SHEET

Заводской номер: 20Y-54-63360 Количество на модель: 1
20Y-54-63360
1
40

Номер детали на чертеже:

40

SHEET

Заводской номер: 20Y-54-63370 Количество на модель: 1
20Y-54-63370
1
41

Номер детали на чертеже:

41

SHEET

Заводской номер: 206-54-71480 Количество на модель: 1
206-54-71480
1
42

Номер детали на чертеже:

42

FRAME

Заводской номер: FRAME Количество на модель: 1
FRAME
1
42

Номер детали на чертеже:

42

FRAME

Заводской номер: 20Y-54-62230 Количество на модель: 1
20Y-54-62230
1
44

Номер детали на чертеже:

44

SHEET

Заводской номер: 20Y-54-63341 Количество на модель: 1
20Y-54-63341
1
44

Номер детали на чертеже:

44

SHEET

Заводской номер: 20Y-54-63340 Количество на модель: 1
20Y-54-63340
1
45

Номер детали на чертеже:

45

SHEET

Заводской номер: 20Y-54-63351 Количество на модель: 1
20Y-54-63351
1
45

Номер детали на чертеже:

45

SHEET

Заводской номер: 20Y-54-63350 Количество на модель: 1
20Y-54-63350
1
