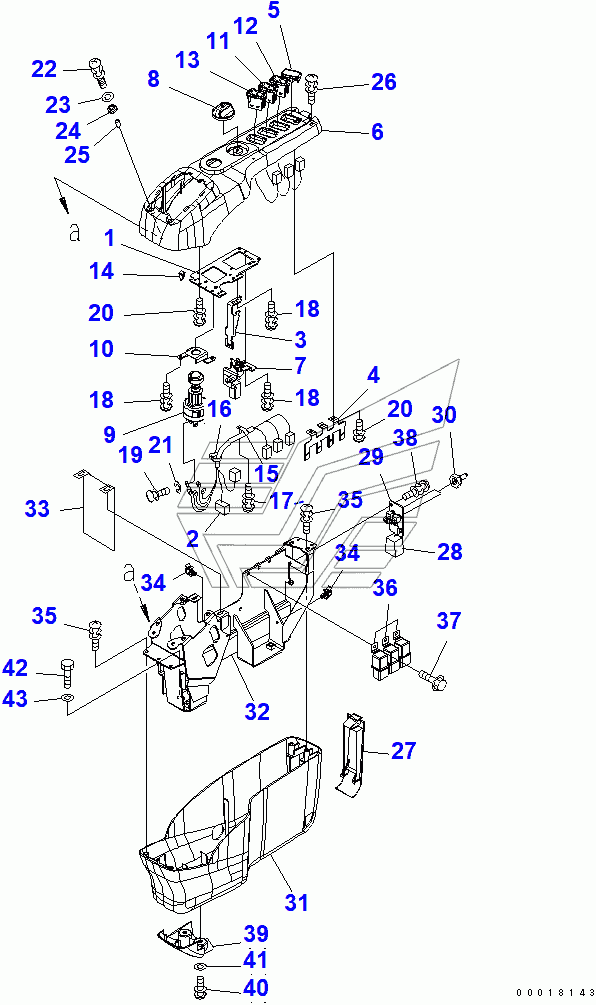

FLOOR FRAME (OPERATOR'S CAB) (CONSOLE) (MASTER KEY) (R.H.)(#65001-) PC220-7. Каталог 2010г.

FLOOR FRAME (OPERATOR'S CAB) (LEVER AND VALVE) (R.H.) (FOR HEATPROOF)(#69196-) PC220-7 FLOOR FRAME (OPERATOR'S CAB) (AIR CONDITIONER AND FOOT COVER)(#65001-) PC220-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

SWITCH ASS'Y

Заводской номер: 20Y-06-31320 Количество на модель: 1
20Y-06-31320
1
1

Номер детали на чертеже:

1

PLATE

Заводской номер: 22U-43-23111 Количество на модель: 1
22U-43-23111
1
2

Номер детали на чертеже:

2

WIRING HARNESS

Заводской номер: 22U-06-22330 Количество на модель: 1
22U-06-22330
1
3

Номер детали на чертеже:

3

BRACKET

Заводской номер: 22U-43-23120 Количество на модель: 1
22U-43-23120
1
4

Номер детали на чертеже:

4

STAY

Заводской номер: 22U-43-23130 Количество на модель: 1
22U-43-23130
1
5

Номер детали на чертеже:

5

COVER

Заводской номер: 22U-06-22320 Количество на модель: 1
22U-06-22320
1
6

Номер детали на чертеже:

6

COVER

Заводской номер: 208-43-71690 Количество на модель: 1
208-43-71690
1
7

Номер детали на чертеже:

7

POTENTIOMETER ASS'Y

Заводской номер: 22U-06-22420 Количество на модель: 1
22U-06-22420
1
8

Номер детали на чертеже:

8

KNOB

Заводской номер: 22U-06-22470 Количество на модель: 1
22U-06-22470
1
9

Номер детали на чертеже:

9

SWITCH

Заводской номер: 08086-20000 Количество на модель: 1
08086-20000
1
10

Номер детали на чертеже:

10

PLATE

Заводской номер: 22U-06-22480 Количество на модель: 1
22U-06-22480
1
11

Номер детали на чертеже:

11

SWITCH,BUZZER

Заводской номер: 22U-06-22190 Количество на модель: 1
22U-06-22190
1
12

Номер детали на чертеже:

12

SWITCH,SWING

Заводской номер: 22U-06-22290 Количество на модель: 1
22U-06-22290
1
13

Номер детали на чертеже:

13

SWITCH,LIGHT

Заводской номер: 22U-06-22390 Количество на модель: 1
22U-06-22390
1
14

Номер детали на чертеже:

14

CLIP

Заводской номер: 20Y-06-23770 Количество на модель: 2
20Y-06-23770
2
15

Номер детали на чертеже:

15

CLAMP

Заводской номер: 20Y-06-23920 Количество на модель: 1
20Y-06-23920
1
16

Номер детали на чертеже:

16

BAND

Заводской номер: 08034-10414 Количество на модель: 2
08034-10414
2
17

Номер детали на чертеже:

17

SCREW

Заводской номер: 01023-60408 Количество на модель: 1
01023-60408
1
18

Номер детали на чертеже:

18

SCREW

Заводской номер: 01023-60512 Количество на модель: 6
01023-60512
6
19

Номер детали на чертеже:

19

SCREW

Заводской номер: 01023-10508 Количество на модель: 5
01023-10508
5
20

Номер детали на чертеже:

20

SCREW

Заводской номер: 01023-10512 Количество на модель: 6
01023-10512
6
21

Номер детали на чертеже:

21

WASHER, SPRING

Заводской номер: 01601-20513 Количество на модель: 5
01601-20513
5
22

Номер детали на чертеже:

22

SCREW

Заводской номер: 01023-60630 Количество на модель: 2
01023-60630
2
23

Номер детали на чертеже:

23

WASHER

Заводской номер: 01640-20610 Количество на модель: 2
01640-20610
2
24

Номер детали на чертеже:

24

CUSHION

Заводской номер: 208-43-71610 Количество на модель: 2
208-43-71610
2
25

Номер детали на чертеже:

25

PIPE

Заводской номер: 208-43-71620 Количество на модель: 2
208-43-71620
2
26

Номер детали на чертеже:

26

SCREW

Заводской номер: 01023-70514 Количество на модель: 2
01023-70514
2
27

Номер детали на чертеже:

27

COVER

Заводской номер: 22U-43-23210 Количество на модель: 1
22U-43-23210
1
28

Номер детали на чертеже:

28

WIRING HARNESS

Заводской номер: 20Y-06-31330 Количество на модель: 1
20Y-06-31330
1
29

Номер детали на чертеже:

29

PLATE

Заводской номер: PLATE Количество на модель: 1
PLATE
1
30

Номер детали на чертеже:

30

CAP

Заводской номер: 208-43-71420 Количество на модель: 2
208-43-71420
2
31

Номер детали на чертеже:

31

COVER

Заводской номер: 22U-43-23230 Количество на модель: 1
22U-43-23230
1
32

Номер детали на чертеже:

32

FRAME

Заводской номер: 208-43-71670 Количество на модель: 1
208-43-71670
1
33

Номер детали на чертеже:

33

SHEET

Заводской номер: 22U-43-23250 Количество на модель: 1
22U-43-23250
1
34

Номер детали на чертеже:

34

CLIP

Заводской номер: 22U-43-23260 Количество на модель: 2
22U-43-23260
2
35

Номер детали на чертеже:

35

SCREW

Заводской номер: 01023-60616 Количество на модель: 4
01023-60616
4
36

Номер детали на чертеже:

36

RELAY

Заводской номер: 569-06-61960 Количество на модель: 3
569-06-61960
3
37

Номер детали на чертеже:

37

BOLT

Заводской номер: 01435-00612 Количество на модель: 3
01435-00612
3
38

Номер детали на чертеже:

38

SCREW

Заводской номер: 01023-60410 Количество на модель: 2
01023-60410
2
39

Номер детали на чертеже:

39

COVER

Заводской номер: 22U-43-23711 Количество на модель: 1
22U-43-23711
1
40

Номер детали на чертеже:

40

SCREW

Заводской номер: 01023-10614 Количество на модель: 2
01023-10614
2
41

Номер детали на чертеже:

41

WASHER

Заводской номер: 01643-30623 Количество на модель: 2
01643-30623
2
42

Номер детали на чертеже:

42

BOLT

Заводской номер: 01010-81030 Количество на модель: 4
01010-81030
4
43

Номер детали на чертеже:

43

WASHER

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
