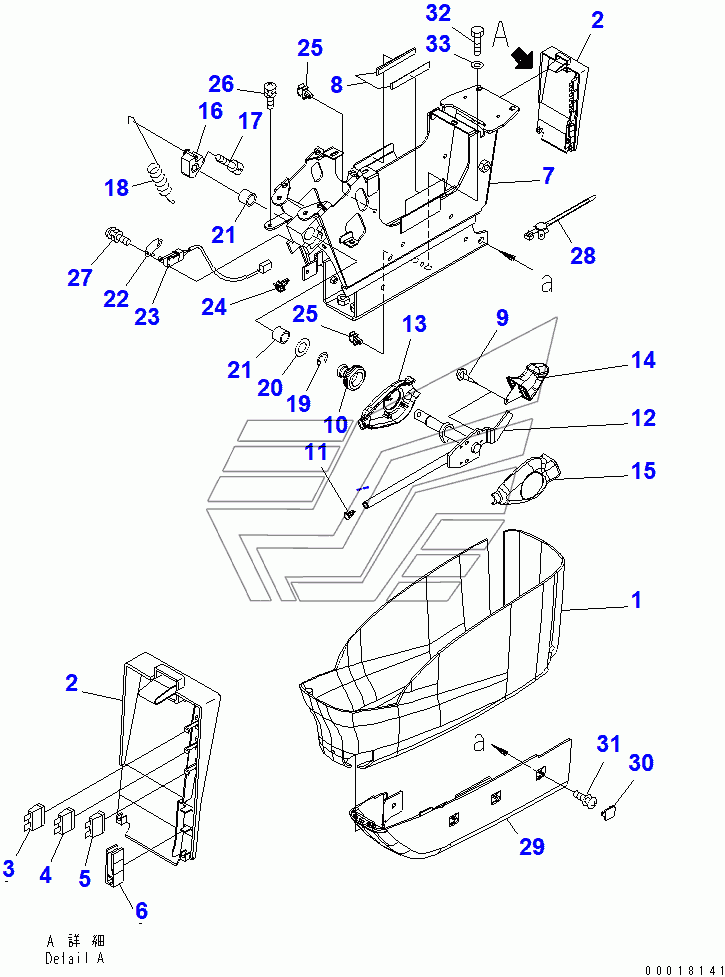

FLOOR FRAME (OPERATOR'S CAB) (CONSOLE) (LOWER) (L.H.)(#65001-65518) PC220-7. Каталог 2010г.

FLOOR FRAME (OPERATOR'S CAB) (CONSOLE) (UPPER) (WITH AIR CON. AND BEACON) (WITHOUT RADIO) (L.H.)(#65001-) PC220-7 FLOOR FRAME (OPERATOR'S CAB) (CONSOLE) (LOWER) (L.H.)(#65519-) PC220-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

COVER ASS'Y

Заводской номер: 22U-43-22320 Количество на модель: 1
22U-43-22320
1
1

Номер детали на чертеже:

1

COVER

Заводской номер: 22U-43-22310 Количество на модель: 1
22U-43-22310
1
2

Номер детали на чертеже:

2

COVER

Заводской номер: COVER Количество на модель: 1
COVER
1
3

Номер детали на чертеже:

3

FUSE¤ 10A

Заводской номер: 08041-01000 Количество на модель: 1
08041-01000
1
4

Номер детали на чертеже:

4

FUSE¤ 20A

Заводской номер: 08041-02000 Количество на модель: 1
08041-02000
1
5

Номер детали на чертеже:

5

FUSE, 25A

Заводской номер: 08041-02500 Количество на модель: 1
08041-02500
1
6

Номер детали на чертеже:

6

PULLER

Заводской номер: 22U-43-22340 Количество на модель: 1
22U-43-22340
1
7

Номер детали на чертеже:

7

FRAME

Заводской номер: 20Y-43-31411 Количество на модель: 1
20Y-43-31411
1
7

Номер детали на чертеже:

7

FRAME

Заводской номер: 20Y-43-31412 Количество на модель: 1
20Y-43-31412
1
8

Номер детали на чертеже:

8

SHEET

Заводской номер: 208-43-71410 Количество на модель: 2
208-43-71410
2
9

Номер детали на чертеже:

9

SCREW

Заводской номер: 01023-60410 Количество на модель: 4
01023-60410
4
10

Номер детали на чертеже:

10

GROMMET

Заводской номер: 08037-11425 Количество на модель: 1
08037-11425
1
11

Номер детали на чертеже:

11

CAP

Заводской номер: 208-53-12280 Количество на модель: 1
208-53-12280
1
12

Номер детали на чертеже:

12

LEVER

Заводской номер: 20Y-43-31512 Количество на модель: 1
20Y-43-31512
1
13

Номер детали на чертеже:

13

COVER

Заводской номер: 20Y-43-31522 Количество на модель: 1
20Y-43-31522
1
14

Номер детали на чертеже:

14

KNOB

Заводской номер: 20Y-43-31610 Количество на модель: 1
20Y-43-31610
1
15

Номер детали на чертеже:

15

COVER

Заводской номер: 20Y-43-31621 Количество на модель: 1
20Y-43-31621
1
16

Номер детали на чертеже:

16

CAM

Заводской номер: 20Y-43-31432 Количество на модель: 1
20Y-43-31432
1
17

Номер детали на чертеже:

17

BOLT

Заводской номер: 01252-70816 Количество на модель: 1
01252-70816
1
18

Номер детали на чертеже:

18

SPRING

Заводской номер: 20Y-43-31421 Количество на модель: 1
20Y-43-31421
1
19

Номер детали на чертеже:

19

RING

Заводской номер: 20Y-43-31440 Количество на модель: 1
20Y-43-31440
1
20

Номер детали на чертеже:

20

RING

Заводской номер: 20Y-43-31450 Количество на модель: 1
20Y-43-31450
1
21

Номер детали на чертеже:

21

BEARING

Заводской номер: 06124-01616 Количество на модель: 2
06124-01616
2
22

Номер детали на чертеже:

22

PLATE

Заводской номер: 22U-06-22490 Количество на модель: 1
22U-06-22490
1
23

Номер детали на чертеже:

23

SWITCH ASS'Y

Заводской номер: 22U-06-22360 Количество на модель: 1
22U-06-22360
1
24

Номер детали на чертеже:

24

CLIP

Заводской номер: 22U-43-22410 Количество на модель: 1
22U-43-22410
1
25

Номер детали на чертеже:

25

CLIP

Заводской номер: 22U-43-23260 Количество на модель: 2
22U-43-23260
2
26

Номер детали на чертеже:

26

SCREW

Заводской номер: 01023-60616 Количество на модель: 4
01023-60616
4
27

Номер детали на чертеже:

27

SCREW

Заводской номер: 01023-60316 Количество на модель: 2
01023-60316
2
28

Номер детали на чертеже:

28

CLIP

Заводской номер: 22U-43-22430 Количество на модель: 1
22U-43-22430
1
29

Номер детали на чертеже:

29

COVER

Заводской номер: 20Y-43-31690 Количество на модель: 1
20Y-43-31690
1
30

Номер детали на чертеже:

30

CAP

Заводской номер: 22U-43-22830 Количество на модель: 3
22U-43-22830
3
31

Номер детали на чертеже:

31

SCREW

Заводской номер: 01023-20614 Количество на модель: 4
01023-20614
4
32

Номер детали на чертеже:

32

BOLT

Заводской номер: 01010-81030 Количество на модель: 4
01010-81030
4
33

Номер детали на чертеже:

33

WASHER

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
FLOOR FRAME (OPERATOR'S CAB) (CONSOLE) (UPPER) (WITH AIR CON. AND BEACON) (WITHOUT RADIO) (L.H.)(#65001-) PC220-7 FLOOR FRAME (OPERATOR'S CAB) (CONSOLE) (LOWER) (L.H.)(#65519-) PC220-7
