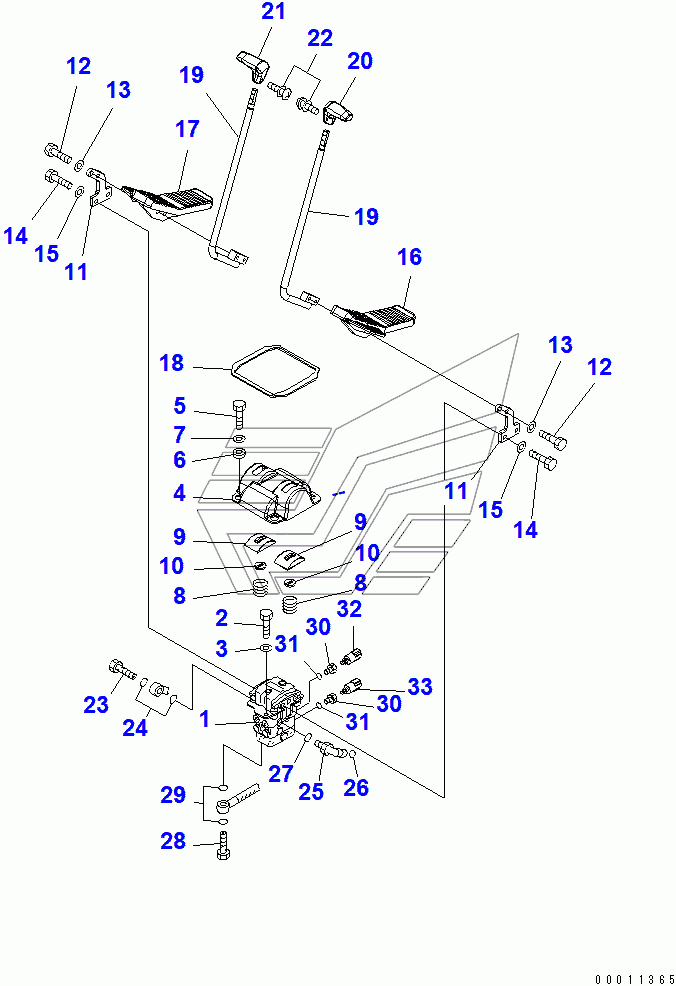

  6. FLOOR FRAME (OPERATOR'S CAB) (TRAVEL CONTROL)(#65001-65436)

FLOOR FRAME (OPERATOR'S CAB) (TRAVEL CONTROL)(#65001-65436) PC220-7. Каталог 2010г.

FLOOR FRAME (PPC) (1/2)(#60001-65000) PC220-7 FLOOR FRAME (OPERATOR'S CAB) (TRAVEL CONTROL)(#65437-) PC220-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

COVER ASS'Y

Заводской номер: 22U-43-21350 Количество на модель: 2
22U-43-21350
2
1

Номер детали на чертеже:

1

PILOT VALVE

Заводской номер: 702-16-04160 Количество на модель: 1
702-16-04160
1
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 01010-81020 Количество на модель: 2
01010-81020
2
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
4

Номер детали на чертеже:

4

COVER

Заводской номер: 20Y-43-21151 Количество на модель: 1
20Y-43-21151
1
6

Номер детали на чертеже:

6

COLLAR

Заводской номер: 20Y-43-21260 Количество на модель: 4
20Y-43-21260
4
7

Номер детали на чертеже:

7

WASHER

Заводской номер: 203-54-56970 Количество на модель: 4
203-54-56970
4
8

Номер детали на чертеже:

8

SPRING

Заводской номер: 203-43-51620 Количество на модель: 2
203-43-51620
2
9

Номер детали на чертеже:

9

COVER

Заводской номер: COVER Количество на модель: 1
COVER
1
10

Номер детали на чертеже:

10

SEAL

Заводской номер: 22U-43-21360 Количество на модель: 1
22U-43-21360
1
11

Номер детали на чертеже:

11

LEVER

Заводской номер: 22U-43-21151 Количество на модель: 2
22U-43-21151
2
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 01010-D1045 Количество на модель: 4
01010-D1045
4
13

Номер детали на чертеже:

13

WASHER

Заводской номер: 01643-71032 Количество на модель: 4
01643-71032
4
14

Номер детали на чертеже:

14

BOLT

Заводской номер: 01010-81030 Количество на модель: 4
01010-81030
4
16

Номер детали на чертеже:

16

PEDAL,L.H.

Заводской номер: 22U-43-21111 Количество на модель: 1
22U-43-21111
1
17

Номер детали на чертеже:

17

PEDAL,R.H.

Заводской номер: 22U-43-21121 Количество на модель: 1
22U-43-21121
1
18

Номер детали на чертеже:

18

SEAL

Заводской номер: 22U-43-21380 Количество на модель: 1
22U-43-21380
1
19

Номер детали на чертеже:

19

LEVER

Заводской номер: 22U-43-21131 Количество на модель: 2
22U-43-21131
2
20

Номер детали на чертеже:

20

KNOB,L.H.

Заводской номер: 20Y-43-21231 Количество на модель: 1
20Y-43-21231
1
21

Номер детали на чертеже:

21

KNOB,R.H.

Заводской номер: 20Y-43-21241 Количество на модель: 1
20Y-43-21241
1
22

Номер детали на чертеже:

22

SCREW

Заводской номер: 01023-20416 Количество на модель: 2
01023-20416
2
23

Номер детали на чертеже:

23

BOLT

Заводской номер: 20Y-62-18910 Количество на модель: 1
20Y-62-18910
1
24

Номер детали на чертеже:

24

O-RING

Заводской номер: 07000-12018 Количество на модель: 2
07000-12018
2
25

Номер детали на чертеже:

25

ELBOW

Заводской номер: 11Y-62-12160 Количество на модель: 1
11Y-62-12160
1
26

Номер детали на чертеже:

26

O-RING

Заводской номер: 02896-11008 Количество на модель: 1
02896-11008
1
27

Номер детали на чертеже:

27

O-RING

Заводской номер: 07002-11423 Количество на модель: 1
07002-11423
1
28

Номер детали на чертеже:

28

BOLT

Заводской номер: 20Y-62-18890 Количество на модель: 4
20Y-62-18890
4
29

Номер детали на чертеже:

29

O-RING

Заводской номер: 07000-12015 Количество на модель: 8
07000-12015
8
30

Номер детали на чертеже:

30

ADAPTER

Заводской номер: 20Y-62-41390 Количество на модель: 2
20Y-62-41390
2
32

Номер детали на чертеже:

32

SWITCH

Заводской номер: 20Y-06-21710 Количество на модель: 1
20Y-06-21710
1
33

Номер детали на чертеже:

33

SWITCH

Заводской номер: 206-06-61130 Количество на модель: 1
206-06-61130
1
