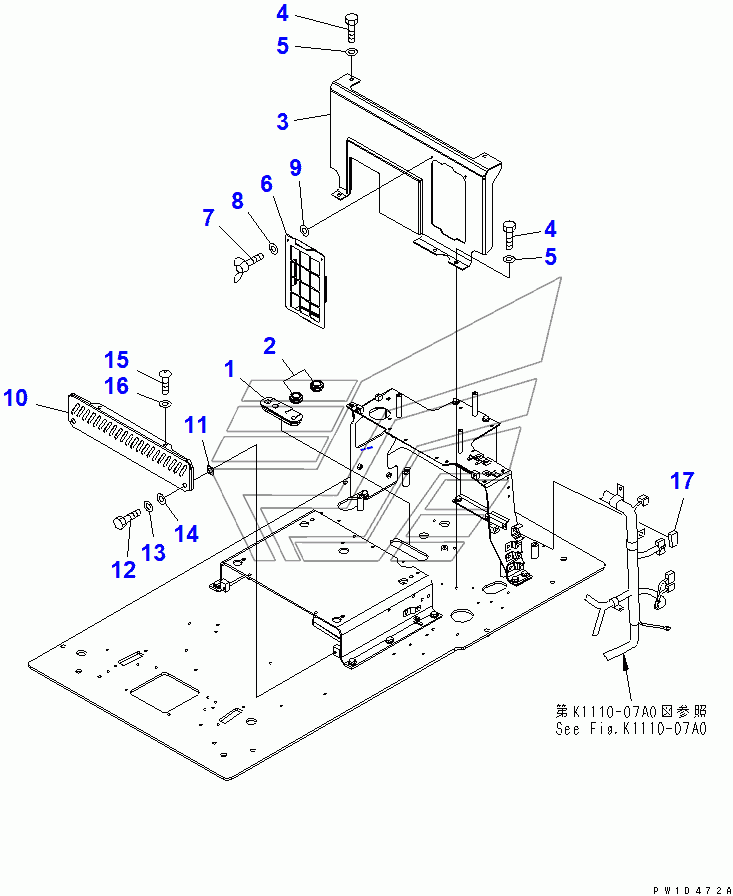

FLOOR FRAME (FOOT COVER)(#60001-65000) PC220-7. Каталог 2010г.

FLOOR FRAME (AIR CONDITIONER AND FOOT COVER)(#60001-65000) PC220-7 FLOOR FRAME (BIG WIND AIR CONDITIONER AND FOOT COVER)(#60001-65000) PC220-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

GROMMET

Заводской номер: 20Y-54-65130 Количество на модель: 1
20Y-54-65130
1
2

Номер детали на чертеже:

2

GROMMET

Заводской номер: 20Y-54-65180 Количество на модель: 2
20Y-54-65180
2
3

Номер детали на чертеже:

3

COVER

Заводской номер: 20Y-54-65190 Количество на модель: 1
20Y-54-65190
1
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 01010-D1016 Количество на модель: 5
01010-D1016
5
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 01643-71032 Количество на модель: 5
01643-71032
5
6

Номер детали на чертеже:

6

COVER

Заводской номер: 20Y-979-6481 Количество на модель: 1
20Y-979-6481
1
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 20Y-54-65790 Количество на модель: 2
20Y-54-65790
2
8

Номер детали на чертеже:

8

WASHER

Заводской номер: 01643-70623 Количество на модель: 2
01643-70623
2
9

Номер детали на чертеже:

9

WASHER

Заводской номер: 20Y-54-65690 Количество на модель: 2
20Y-54-65690
2
10

Номер детали на чертеже:

10

COVER

Заводской номер: 20Y-979-6591 Количество на модель: 1
20Y-979-6591
1
11

Номер детали на чертеже:

11

SHEET

Заводской номер: 22U-43-21340 Количество на модель: 2
22U-43-21340
2
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 01010-80820 Количество на модель: 2
01010-80820
2
13

Номер детали на чертеже:

13

WASHER

Заводской номер: 01643-30823 Количество на модель: 2
01643-30823
2
14

Номер детали на чертеже:

14

SEAT

Заводской номер: 102-60-15240 Количество на модель: 2
102-60-15240
2
15

Номер детали на чертеже:

15

SCREW

Заводской номер: 01245-00820 Количество на модель: 2
01245-00820
2
16

Номер детали на чертеже:

16

WASHER

Заводской номер: 01643-70823 Количество на модель: 2
01643-70823
2
17

Номер детали на чертеже:

17

CONNECTOR

Заводской номер: 08056-11271 Количество на модель: 1
08056-11271
1
FLOOR FRAME (AIR CONDITIONER AND FOOT COVER)(#60001-65000) PC220-7 FLOOR FRAME (BIG WIND AIR CONDITIONER AND FOOT COVER)(#60001-65000) PC220-7
