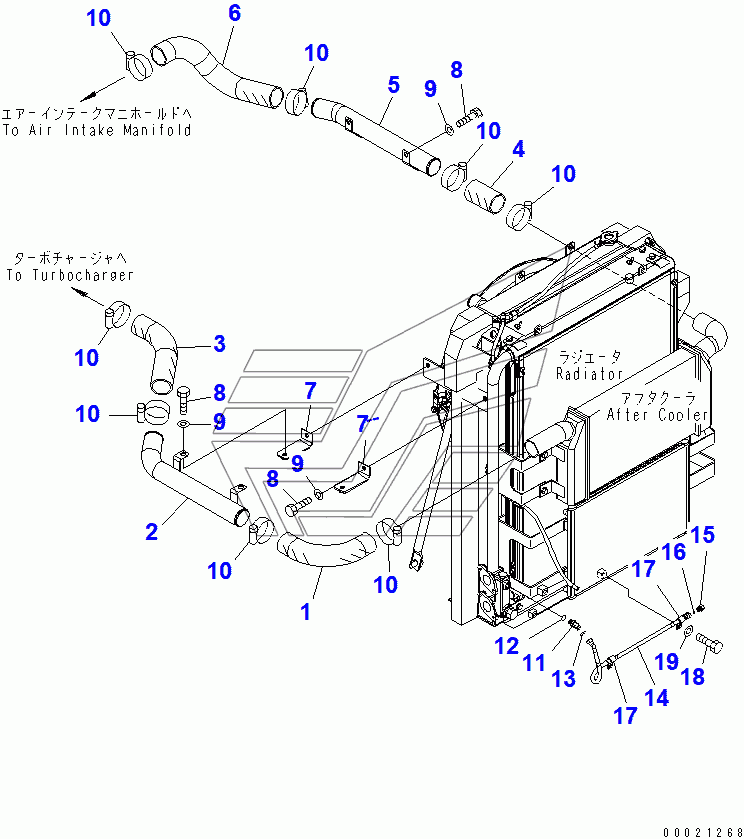

COOLING (AFTER COOLER PIPING)(#65001-) PC220-7. Каталог 2010г.

COOLING (AFTER COOLER PIPING)(#60001-65000) PC220-7 FAN GUARD (WITH AIR CONDITIONER)(#60001-60767) PC220-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
17
18
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

HOSE

Заводской номер: 6738-11-4840 Количество на модель: 1
6738-11-4840
1
2

Номер детали на чертеже:

2

TUBE

Заводской номер: 6738-11-4880 Количество на модель: 1
6738-11-4880
1
3

Номер детали на чертеже:

3

HOSE

Заводской номер: 6738-11-4810 Количество на модель: 1
6738-11-4810
1
4

Номер детали на чертеже:

4

HOSE

Заводской номер: 6738-11-4720 Количество на модель: 1
6738-11-4720
1
5

Номер детали на чертеже:

5

TUBE

Заводской номер: 6738-11-4890 Количество на модель: 1
6738-11-4890
1
6

Номер детали на чертеже:

6

HOSE

Заводской номер: 6738-11-4870 Количество на модель: 1
6738-11-4870
1
7

Номер детали на чертеже:

7

BRACKET

Заводской номер: 20Y-01-31131 Количество на модель: 2
20Y-01-31131
2
8

Номер детали на чертеже:

8

BOLT

Заводской номер: 01010-81230 Количество на модель: 6
01010-81230
6
9

Номер детали на чертеже:

9

WASHER

Заводской номер: 01643-31232 Количество на модель: 6
01643-31232
6
10

Номер детали на чертеже:

10

CLAMP

Заводской номер: 07299-00070 Количество на модель: 8
07299-00070
8
11

Номер детали на чертеже:

11

ELBOW

Заводской номер: 11Y-62-12240 Количество на модель: 1
11Y-62-12240
1
12

Номер детали на чертеже:

12

O-RING

Заводской номер: 07002-11423 Количество на модель: 1
07002-11423
1
13

Номер детали на чертеже:

13

O-RING

Заводской номер: 02896-11008 Количество на модель: 1
02896-11008
1
14

Номер детали на чертеже:

14

HOSE

Заводской номер: 02764-002A7 Количество на модель: 1
02764-002A7
1
15

Номер детали на чертеже:

15

PLUG

Заводской номер: 07376-70210 Количество на модель: 1
07376-70210
1
17

Номер детали на чертеже:

17

CLIP

Заводской номер: 04434-51310 Количество на модель: 2
04434-51310
2
18

Номер детали на чертеже:

18

BOLT

Заводской номер: 01010-81025 Количество на модель: 2
01010-81025
2
19

Номер детали на чертеже:

19

WASHER

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
