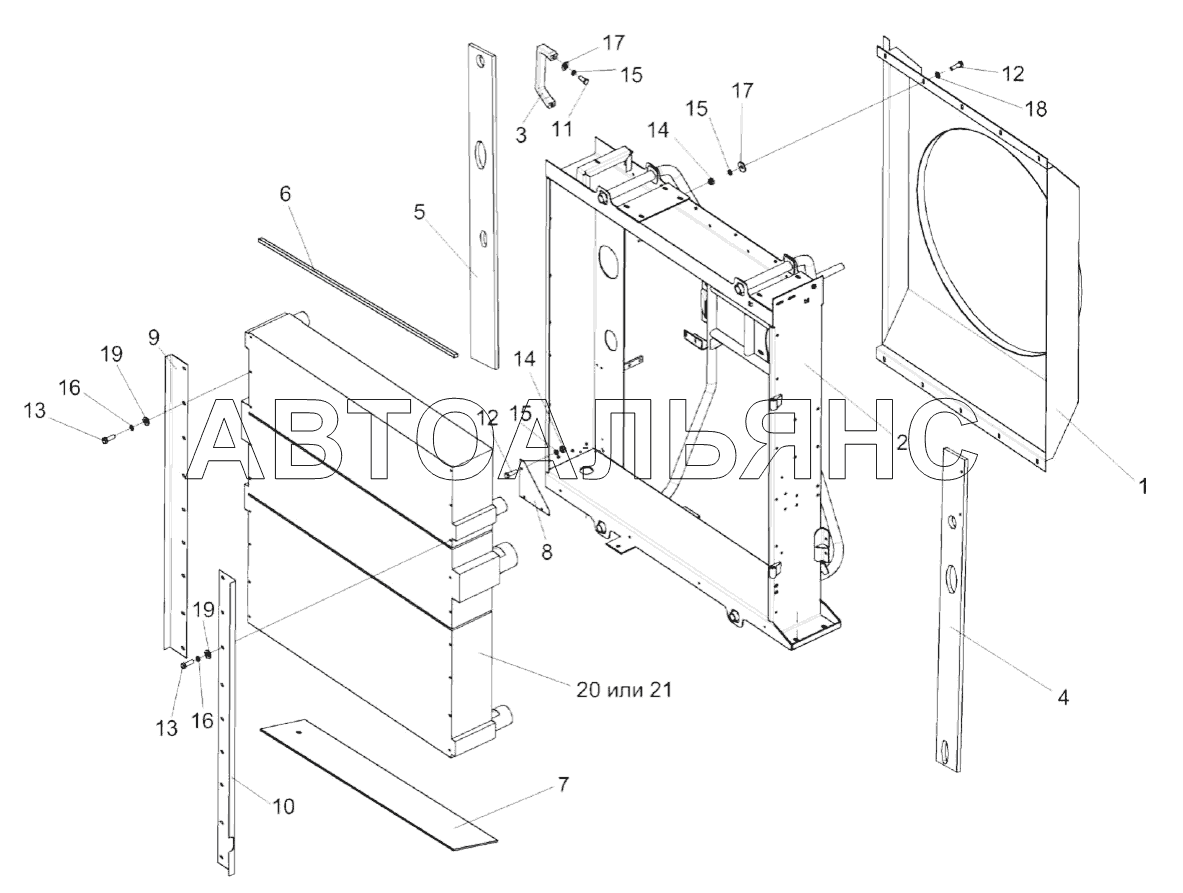

Установка радиатора КВК 0152010 КВК-8060. Каталог 2017г.

Установка блока радиаторов КВК 0152000 КВК-8060 Воздухозаборник КВК-2-0155000 (лист 1) КВК-8060

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка радиатора

Заводской номер: КВК0152010 Количество на модель: 1
КВК0152010
1

Номер детали на чертеже:

Корпус радиаторов

Заводской номер: КВК0152020 Количество на модель: 1
КВК0152020
1
1

Номер детали на чертеже:

1

Диффузор

Заводской номер: КВК0152040 Количество на модель: 1
КВК0152040
1
2

Номер детали на чертеже:

2

Корпус радиаторов

Заводской номер: КВК0152050 Количество на модель: 1
КВК0152050
1
3

Номер детали на чертеже:

3

Ручка

Заводской номер: КВС-1-0155360 Количество на модель: 1
КВС-1-0155360
1
4

Номер детали на чертеже:

4

Уплотнение

Заводской номер: КВК0152001 Количество на модель: 1
КВК0152001
1
5

Номер детали на чертеже:

5

Уплотнение

Заводской номер: КВК0152002 Количество на модель: 1
КВК0152002
1
6

Номер детали на чертеже:

6

Уплотнение

Заводской номер: КВК0152003А Количество на модель: 1
КВК0152003А
1
7

Номер детали на чертеже:

7

Уплотнение

Заводской номер: КВК0152004 Количество на модель: 1
КВК0152004
1
8

Номер детали на чертеже:

8

Уголок

Заводской номер: КВК0152427 Количество на модель: 1
КВК0152427
1
9

Номер детали на чертеже:

9

Кронштейн

Заводской номер: КВК0152416 Количество на модель: 1
КВК0152416
1
10

Номер детали на чертеже:

10

Кронштейн

Заводской номер: КВК0152417 Количество на модель: 1
КВК0152417
1
11

Номер детали на чертеже:

11

Болт М8-6eх20-7796

Заводской номер: БолтМ8-6eх20-7796 Количество на модель: 2
БолтМ8-6eх20-7796
2
12

Номер детали на чертеже:

12

Болт М8-6eх25-7796

Заводской номер: БолтМ8-6eх25-7796 Количество на модель: 15
БолтМ8-6eх25-7796
15
13

Номер детали на чертеже:

13

Болт М10-6eх25-7796

Заводской номер: БолтМ10-6eх25-7796 Количество на модель: 18
БолтМ10-6eх25-7796
18
14

Номер детали на чертеже:

14

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 15
ГайкаМ8-6G-5915
15
15

Номер детали на чертеже:

15

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 17
Шайба8Т.65Г-6402
17
16

Номер детали на чертеже:

16

Шайба 10Т.65Г-6402

Заводской номер: Шайба10Т.65Г-6402 Количество на модель: 18
Шайба10Т.65Г-6402
18
17

Номер детали на чертеже:

17

Шайба С8.01-6958

Заводской номер: ШайбаС8.01-6958 Количество на модель: 2
ШайбаС8.01-6958
2
18

Номер детали на чертеже:

18

Шайба C.8.01-11371

Заводской номер: ШайбаC.8.01-11371 Количество на модель: 12
ШайбаC.8.01-11371
12
19

Номер детали на чертеже:

19

Шайба C.10.01-11371

Заводской номер: ШайбаC.10.01-11371 Количество на модель: 18
ШайбаC.10.01-11371
18
20

Номер детали на чертеже:

20

Теплообменник

Заводской номер: Б8060К.1301.0000 Количество на модель: 1
Б8060К.1301.0000
1
21

Номер детали на чертеже:

21

Блок радиаторов

Заводской номер: 1361.004.0000 Количество на модель: 1
1361.004.0000
1
