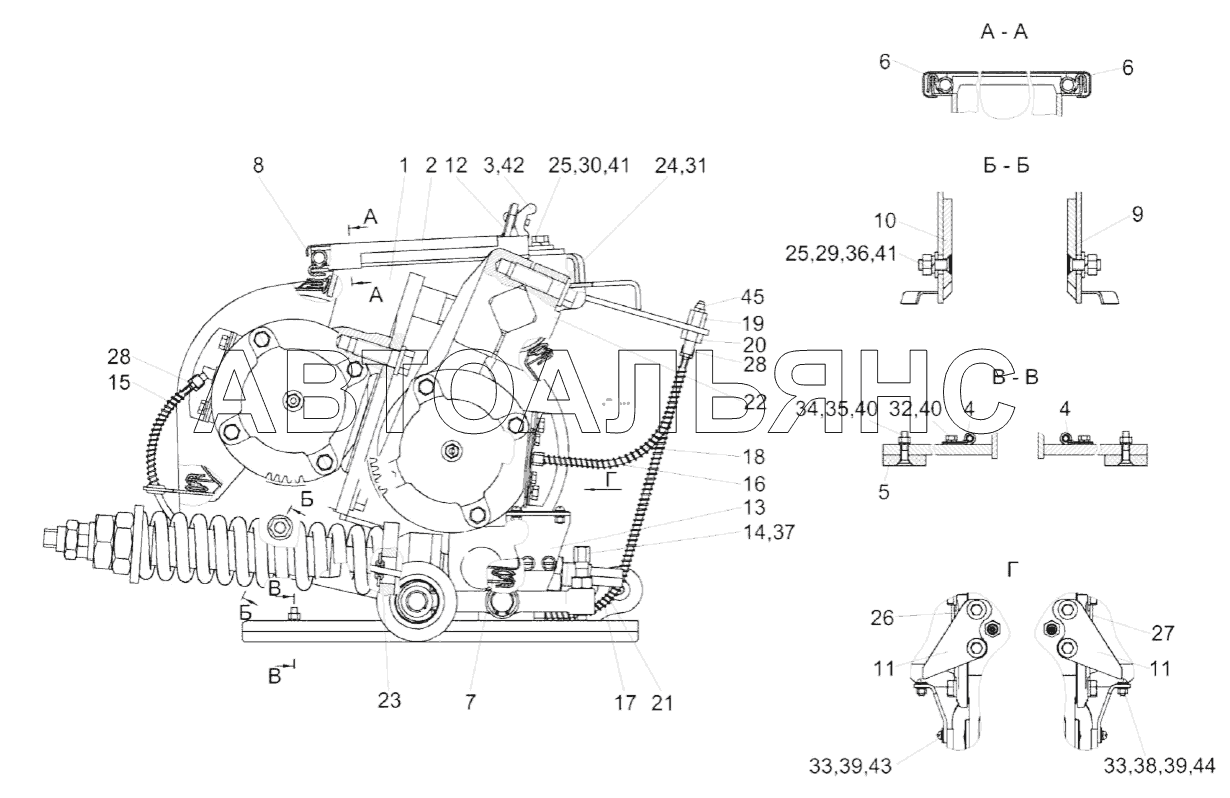

Устройство доизмельчающее КВК 0149010 (лист 2) КВК-8060. Каталог 2017г.

Устройство доизмельчающее КВК 0149010 (лист 1) КВК-8060 Рычаг КВК 0149150 КВК-8060

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Устройство доизмельчающее

Заводской номер: КВК0149010 Количество на модель: 1
КВК0149010
1
1

Номер детали на чертеже:

1

Корпус

Заводской номер: КВК0149020 Количество на модель: 1
КВК0149020
1
2

Номер детали на чертеже:

2

Крышка

Заводской номер: КВК0149300 Количество на модель: 1
КВК0149300
1
3

Номер детали на чертеже:

3

Гайка

Заводской номер: КИС0120400 Количество на модель: 1
КИС0120400
1
4

Номер детали на чертеже:

4

Хомут

Заводской номер: УЭС0700800-01 Количество на модель: 2
УЭС0700800-01
2
5

Номер детали на чертеже:

5

Накладка

Заводской номер: КВК0149001 Количество на модель: 2
КВК0149001
2
6

Номер детали на чертеже:

6

Уплотнение

Заводской номер: КВК0149002 Количество на модель: 2
КВК0149002
2
7

Номер детали на чертеже:

7

Уплотнение

Заводской номер: КВК0149003 Количество на модель: 1
КВК0149003
1
8

Номер детали на чертеже:

8

Уплотнение

Заводской номер: КВК0149004 Количество на модель: 1
КВК0149004
1
9

Номер детали на чертеже:

9

Вставка

Заводской номер: КВК0149405 Количество на модель: 1
КВК0149405
1
10

Номер детали на чертеже:

10

Вставка

Заводской номер: КВК0149405-01 Количество на модель: 1
КВК0149405-01
1
11

Номер детали на чертеже:

11

Указатель

Заводской номер: КВК0149439А Количество на модель: 1
КВК0149439А
1
12

Номер детали на чертеже:

12

Кронштейн

Заводской номер: КВК0149441 Количество на модель: 1
КВК0149441
1
13

Номер детали на чертеже:

13

Опора

Заводской номер: КВК0149444 Количество на модель: 2
КВК0149444
2
14

Номер детали на чертеже:

14

Винт

Заводской номер: КВК0149621 Количество на модель: 2
КВК0149621
2
15

Номер детали на чертеже:

15

Оболочка

Заводской номер: КВК0149628 Количество на модель: 2
КВК0149628
2
16

Номер детали на чертеже:

16

Оболочка

Заводской номер: КВК0149628-03 Количество на модель: 2
КВК0149628-03
2
17

Номер детали на чертеже:

17

Оболочка

Заводской номер: КВК0149628-02 Количество на модель: 2
КВК0149628-02
2
18

Номер детали на чертеже:

18

Трубка

Заводской номер: КВС-1-0148001 Количество на модель: 2
КВС-1-0148001
2
19

Номер детали на чертеже:

19

Штуцер

Заводской номер: КВС-1-0115619 Количество на модель: 4
КВС-1-0115619
4
20

Номер детали на чертеже:

20

Гайка

Заводской номер: КВС-1-0115624 Количество на модель: 4
КВС-1-0115624
4
21

Номер детали на чертеже:

21

Трубка

Заводской номер: КВС-1-0148001-01 Количество на модель: 2
КВС-1-0148001-01
2
22

Номер детали на чертеже:

22

Прижим

Заводской номер: КВС-1-0148612 Количество на модель: 2
КВС-1-0148612
2
23

Номер детали на чертеже:

23

Втулка

Заводской номер: КИС0140061 Количество на модель: 4
КИС0140061
4
24

Номер детали на чертеже:

24

Шайба

Заводской номер: КСН0100636-02 Количество на модель: 8
КСН0100636-02
8
25

Номер детали на чертеже:

25

Шайба

Заводской номер: КСН0100665 Количество на модель: 8
КСН0100665
8
26

Номер детали на чертеже:

26

Шкала

Заводской номер: ПКК-1-0111436 Количество на модель: 1
ПКК-1-0111436
1
27

Номер детали на чертеже:

27

Шкала

Заводской номер: ПКК-1-0111436-01 Количество на модель: 1
ПКК-1-0111436-01
1
28

Номер детали на чертеже:

28

Гайка

Заводской номер: УЭС-7-0800619 Количество на модель: 8
УЭС-7-0800619
8
29

Номер детали на чертеже:

29

Болт М10-6eх30-7786

Заводской номер: БолтМ10-6eх30-7786 Количество на модель: 4
БолтМ10-6eх30-7786
4
30

Номер детали на чертеже:

30

Болт М10-6eх30-7796

Заводской номер: БолтМ10-6eх30-7796 Количество на модель: 4
БолтМ10-6eх30-7796
4
31

Номер детали на чертеже:

31

Болт М16х1,5-6eх55-7796

Заводской номер: БолтМ16х1,5-6eх55-7796 Количество на модель: 8
БолтМ16х1,5-6eх55-7796
8
32

Номер детали на чертеже:

32

Болт М6-6eх14-7798

Заводской номер: БолтМ6-6eх14-7798 Количество на модель: 6
БолтМ6-6eх14-7798
6
33

Номер детали на чертеже:

33

Винт B.М5-6eх12-17473

Заводской номер: ВинтB.М5-6eх12-17473 Количество на модель: 8
ВинтB.М5-6eх12-17473
8
34

Номер детали на чертеже:

34

Винт B2.М6-6eх30-17475

Заводской номер: ВинтB2.М6-6eх30-17475 Количество на модель: 4
ВинтB2.М6-6eх30-17475
4
35

Номер детали на чертеже:

35

Гайка М6-6G-5915

Заводской номер: ГайкаМ6-6G-5915 Количество на модель: 4
ГайкаМ6-6G-5915
4
36

Номер детали на чертеже:

36

Гайка М10-6G-5915

Заводской номер: ГайкаМ10-6G-5915 Количество на модель: 4
ГайкаМ10-6G-5915
4
37

Номер детали на чертеже:

37

Гайка М12-6G-5915

Заводской номер: ГайкаМ12-6G-5915 Количество на модель: 2
ГайкаМ12-6G-5915
2
38

Номер детали на чертеже:

38

Гайка М5-6G-5927

Заводской номер: ГайкаМ5-6G-5927 Количество на модель: 4
ГайкаМ5-6G-5927
4
39

Номер детали на чертеже:

39

Шайба 5Т.65Г-6402

Заводской номер: Шайба5Т.65Г-6402 Количество на модель: 4
Шайба5Т.65Г-6402
4
40

Номер детали на чертеже:

40

Шайба 6Т.65Г-6402

Заводской номер: Шайба6Т.65Г-6402 Количество на модель: 10
Шайба6Т.65Г-6402
10
41

Номер детали на чертеже:

41

Шайба 10Т.65Г-6402

Заводской номер: Шайба10Т.65Г-6402 Количество на модель: 8
Шайба10Т.65Г-6402
8
42

Номер детали на чертеже:

42

Шайба С6.01-6958

Заводской номер: ШайбаС6.01-6958 Количество на модель: 5
ШайбаС6.01-6958
5
43

Номер детали на чертеже:

43

Шайба

Заводской номер: ШайбаC.5.01-6958 Количество на модель: 4
ШайбаC.5.01-6958
4
44

Номер детали на чертеже:

44

Шайба C.5.01-11371

Заводской номер: ШайбаC.5.01-11371 Количество на модель: 4
ШайбаC.5.01-11371
4
45

Номер детали на чертеже:

45

Масленка 1.2-19853

Заводской номер: Масленка1.2-19853 Количество на модель: 4
Масленка1.2-19853
4
