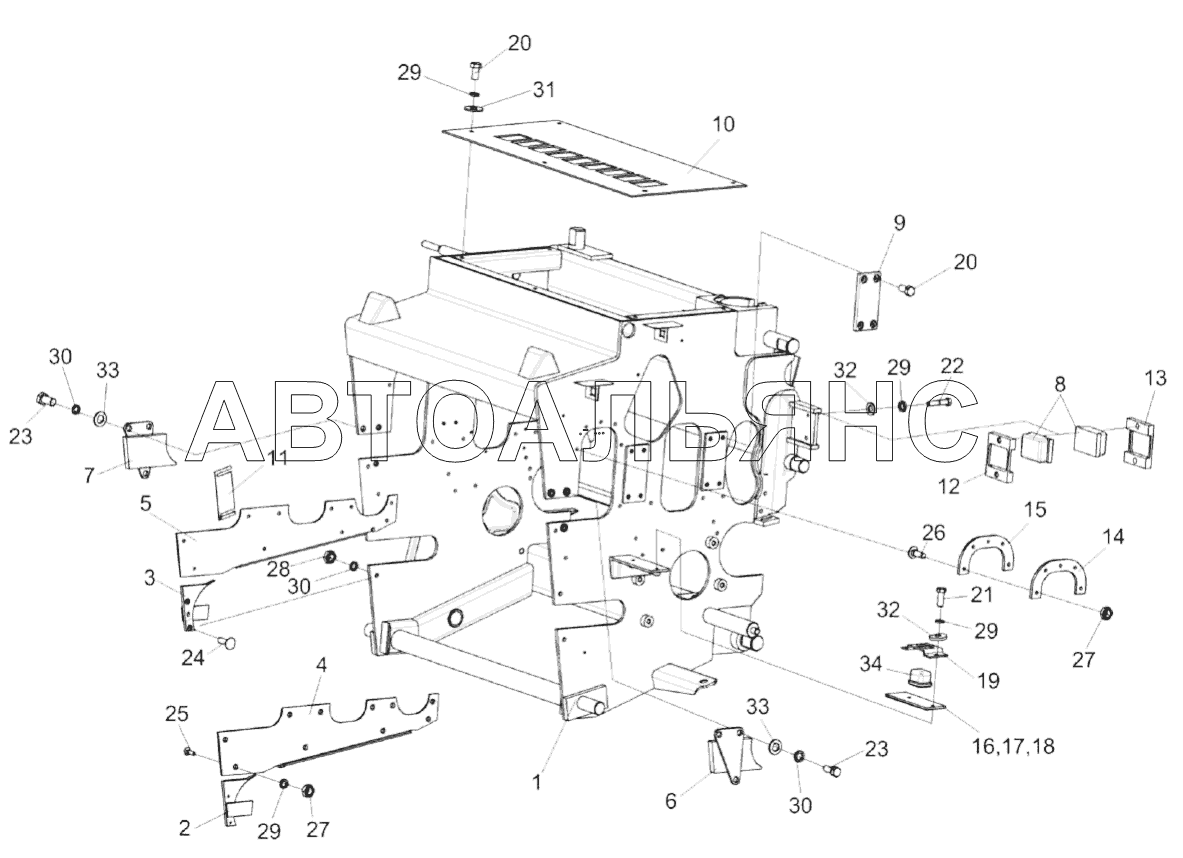

Установка рамы аппарата питающего КВК-8060. Каталог 2017г.

Аппарат питающий КВК 0111000 (лист 2) КВК-8060 Установка вальцев верхних КВК-8060

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Аппарат питающий

Заводской номер: КВК0111000 Количество на модель: 1
КВК0111000
1
1

Номер детали на чертеже:

1

Рама

Заводской номер: КВК0111010 Количество на модель: 1
КВК0111010
1
2

Номер детали на чертеже:

2

Зашивка

Заводской номер: КВК0111240 Количество на модель: 1
КВК0111240
1
3

Номер детали на чертеже:

3

Зашивка

Заводской номер: КВК0111240-01 Количество на модель: 1
КВК0111240-01
1
4

Номер детали на чертеже:

4

Пластина

Заводской номер: КВК0111510 Количество на модель: 1
КВК0111510
1
5

Номер детали на чертеже:

5

Пластина

Заводской номер: КВК0111510-01 Количество на модель: 1
КВК0111510-01
1
6

Номер детали на чертеже:

6

Зашивка

Заводской номер: КВК0111550 Количество на модель: 1
КВК0111550
1
7

Номер детали на чертеже:

7

Зашивка

Заводской номер: КВК0111550-01 Количество на модель: 1
КВК0111550-01
1
8

Номер детали на чертеже:

8

Демпфер

Заводской номер: КВК0111003 Количество на модель: 4
КВК0111003
4
9

Номер детали на чертеже:

9

Накладка

Заводской номер: КВК0111012 Количество на модель: 3
КВК0111012
3
10

Номер детали на чертеже:

10

Крыша

Заводской номер: КВК0111407 Количество на модель: 1
КВК0111407
1
11

Номер детали на чертеже:

11

Прокладка

Заводской номер: КВК0111424 Количество на модель: 3
КВК0111424
3
12

Номер детали на чертеже:

12

Кронштейн

Заводской номер: КВК0111472 Количество на модель: 2
КВК0111472
2
13

Номер детали на чертеже:

13

Кронштейн

Заводской номер: КВК0111472-01 Количество на модель: 2
КВК0111472-01
2
14

Номер детали на чертеже:

14

Накладка

Заводской номер: КВК0111474 Количество на модель: 2
КВК0111474
2
15

Номер детали на чертеже:

15

Накладка

Заводской номер: КВК0111474-01 Количество на модель: 2
КВК0111474-01
2
16

Номер детали на чертеже:

16

Прокладка

Заводской номер: КВС-1-0111488 Количество на модель: 3
КВС-1-0111488
3
17

Номер детали на чертеже:

17

Прокладка

Заводской номер: КВС-1-0111488-01 Количество на модель: 3
КВС-1-0111488-01
3
18

Номер детали на чертеже:

18

Прокладка

Заводской номер: КВС-1-0111488-02 Количество на модель: 3
КВС-1-0111488-02
3
19

Номер детали на чертеже:

19

Обойма

Заводской номер: КВС-1-0111489-01 Количество на модель: 2
КВС-1-0111489-01
2
20

Номер детали на чертеже:

20

Болт М8-6eх16-7796

Заводской номер: БолтМ8-6eх16-7796 Количество на модель: 10
БолтМ8-6eх16-7796
10
21

Номер детали на чертеже:

21

Болт М8-6eх20-7796

Заводской номер: БолтМ8-6eх20-7796 Количество на модель: 15
БолтМ8-6eх20-7796
15
22

Номер детали на чертеже:

22

Болт М8-6eх50-7796

Заводской номер: БолтМ8-6eх50-7796 Количество на модель: 4
БолтМ8-6eх50-7796
4
23

Номер детали на чертеже:

23

Болт М10-6eх20-7796

Заводской номер: БолтМ10-6eх20-7796 Количество на модель: 6
БолтМ10-6eх20-7796
6
24

Номер детали на чертеже:

24

Болт М10-6eх30-7796

Заводской номер: БолтМ10-6eх30-7796 Количество на модель: 12
БолтМ10-6eх30-7796
12
25

Номер детали на чертеже:

25

Винт B2.М8-6eх25-17475

Заводской номер: ВинтB2.М8-6eх25-17475 Количество на модель: 16
ВинтB2.М8-6eх25-17475
16
26

Номер детали на чертеже:

26

Винт B2.М8-6eх30-17475

Заводской номер: ВинтB2.М8-6eх30-17475 Количество на модель: 10`
ВинтB2.М8-6eх30-17475
10`
27

Номер детали на чертеже:

27

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 44
ГайкаМ8-6G-5915
44
28

Номер детали на чертеже:

28

Гайка М10-6G-5915

Заводской номер: ГайкаМ10-6G-5915 Количество на модель: 6
ГайкаМ10-6G-5915
6
29

Номер детали на чертеже:

29

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 73
Шайба8Т.65Г-6402
73
30

Номер детали на чертеже:

30

Шайба 10Т.65Г-6402

Заводской номер: Шайба10Т.65Г-6402 Количество на модель: 30
Шайба10Т.65Г-6402
30
31

Номер детали на чертеже:

31

Шайба C 8.01-6958

Заводской номер: ШайбаC8.01-6958 Количество на модель: 5
ШайбаC8.01-6958
5
32

Номер детали на чертеже:

32

Шайба C.8.01-11371

Заводской номер: ШайбаC.8.01-11371 Количество на модель: 18
ШайбаC.8.01-11371
18
33

Номер детали на чертеже:

33

Шайба C.10.01-11371

Заводской номер: ШайбаC.10.01-11371 Количество на модель: 8
ШайбаC.10.01-11371
8
34

Номер детали на чертеже:

34

Буфер передней рессоры

Заводской номер: 887-2902420 Количество на модель: 2
887-2902420
2
