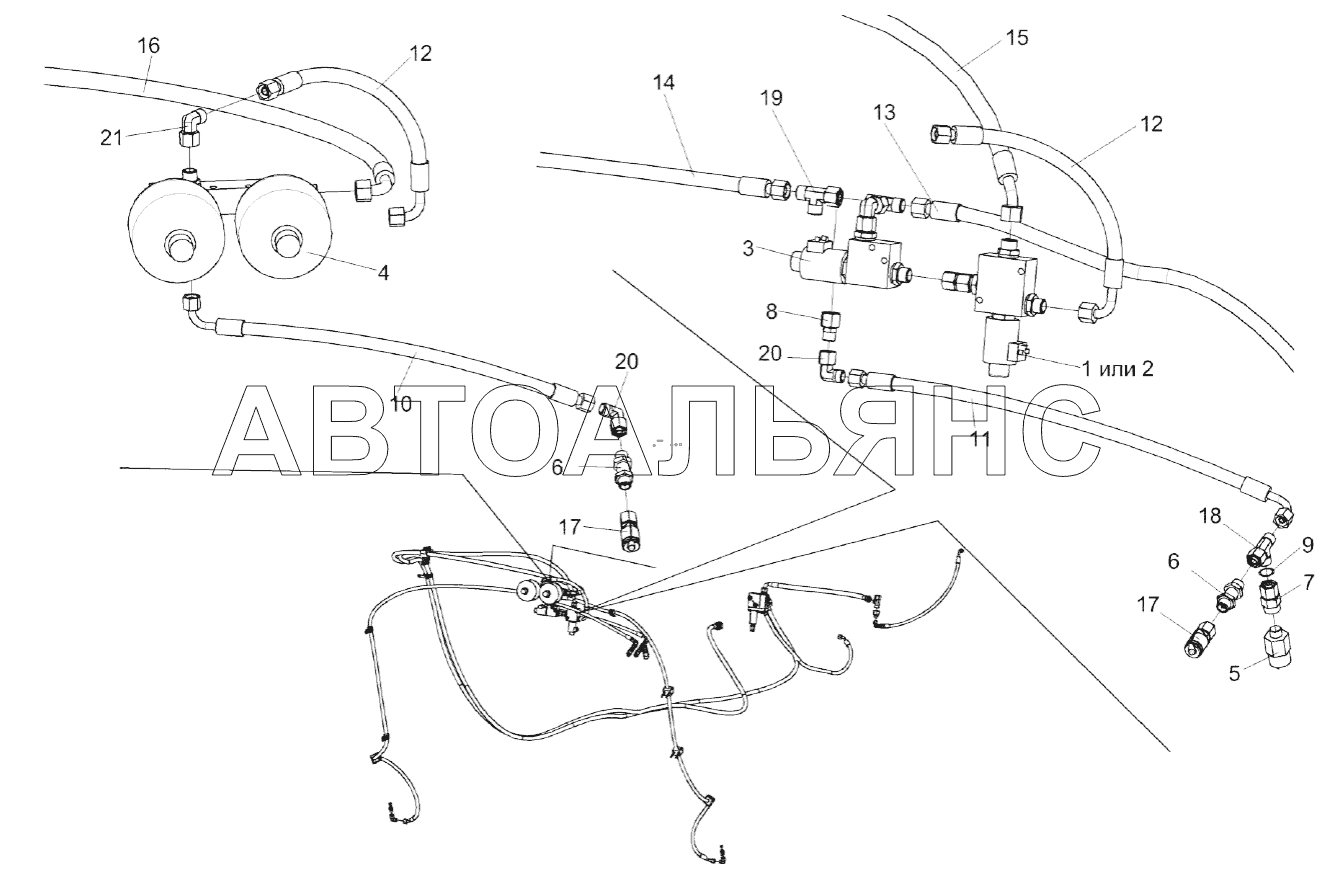

Гидросистема привода стояночного тормоза КВК 0606000Б (лист 2) КВК-8060. Каталог 2017г.

Гидросистема привода стояночного тормоза КВК 0606000Б (лист 1) КВК-8060 Клапан электроуправляемый КВК 0606340Б КВК-8060

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гидросистема привода стояночного тормоза

Заводской номер: КВК0606000Б Количество на модель: 1
КВК0606000Б
1
1

Номер детали на чертеже:

1

Клапан электроуправляемый

Заводской номер: КВК0606340Б Количество на модель: 1
КВК0606340Б
1
2

Номер детали на чертеже:

2

Клапан электроуправляемый

Заводской номер: КВК0606350А Количество на модель: 1
КВК0606350А
1
3

Номер детали на чертеже:

3

Клапан электроуправляемый

Заводской номер: КВК0606360А Количество на модель: 1
КВК0606360А
1
4

Номер детали на чертеже:

4

Блок пневмогидроаккумуляторов

Заводской номер: КВК0606370А Количество на модель: 1
КВК0606370А
1
5

Номер детали на чертеже:

5

Реле давления

Заводской номер: КВК0606650 Количество на модель: 1
КВК0606650
1
6

Номер детали на чертеже:

6

Штуцер

Заводской номер: ГШУ0624010-01 Количество на модель: 2
ГШУ0624010-01
2
7

Номер детали на чертеже:

7

Переходник

Заводской номер: MAVE08LRCF Количество на модель: 1
MAVE08LRCF
1
8

Номер детали на чертеже:

8

Переходник

Заводской номер: RED10/08LOMDCF Количество на модель: 1
RED10/08LOMDCF
1
9

Номер детали на чертеже:

9

Прокладка

Заводской номер: 14М1-23358 Количество на модель: 1
14М1-23358
1
10

Номер детали на чертеже:

10

Рукав высокого давления

Заводской номер: РВД6-1SC-М14x1,5-24-560-0-90 Количество на модель: 1
РВД6-1SC-М14x1,5-24-560-0-90
1
11

Номер детали на чертеже:

11

"Рукав высокого давления

Заводской номер: РВД6-1SC-М14x1,5-24-600-0-90 Количество на модель: 1
РВД6-1SC-М14x1,5-24-600-0-90
1
12

Номер детали на чертеже:

12

"Рукав высокого давления

Заводской номер: РВД8-2SC-М16x1,5-24-400-0-90 Количество на модель: 1
РВД8-2SC-М16x1,5-24-400-0-90
1
13

Номер детали на чертеже:

13

Рукав высокого давления

Заводской номер: РВД8-2SC-М16x1,5-24-2350-0-45 Количество на модель: 1
РВД8-2SC-М16x1,5-24-2350-0-45
1
14

Номер детали на чертеже:

14

Рукав высокого давления

Заводской номер: РВД8-2SC-М16x1,5-24-2700-0-45 Количество на модель: 1
РВД8-2SC-М16x1,5-24-2700-0-45
1
15

Номер детали на чертеже:

15

Рукав высокого давления

Заводской номер: РВД10-2SC-М18x1,5-24-6750-0-45 Количество на модель: 1
РВД10-2SC-М18x1,5-24-6750-0-45
1
16

Номер детали на чертеже:

16

Рукав высокого давления

Заводской номер: РВД10-2SC-М18x1,5-24-7350-0-90 Количество на модель: 1
РВД10-2SC-М18x1,5-24-7350-0-90
1
17

Номер детали на чертеже:

17

Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия)

Заводской номер: АВ20-11/ВО8L Количество на модель: 2
АВ20-11/ВО8L
2
18

Номер детали на чертеже:

18

Тройник

Заводской номер: EL08LOMDCF Количество на модель: 1
EL08LOMDCF
1
19

Номер детали на чертеже:

19

Тройник

Заводской номер: EL10LOMDCF Количество на модель: 1
EL10LOMDCF
1
20

Номер детали на чертеже:

20

Угольник

Заводской номер: EW08LOMDCF Количество на модель: 3
EW08LOMDCF
3
21

Номер детали на чертеже:

21

Угольник

Заводской номер: EW10LOMDCF Количество на модель: 1
EW10LOMDCF
1
