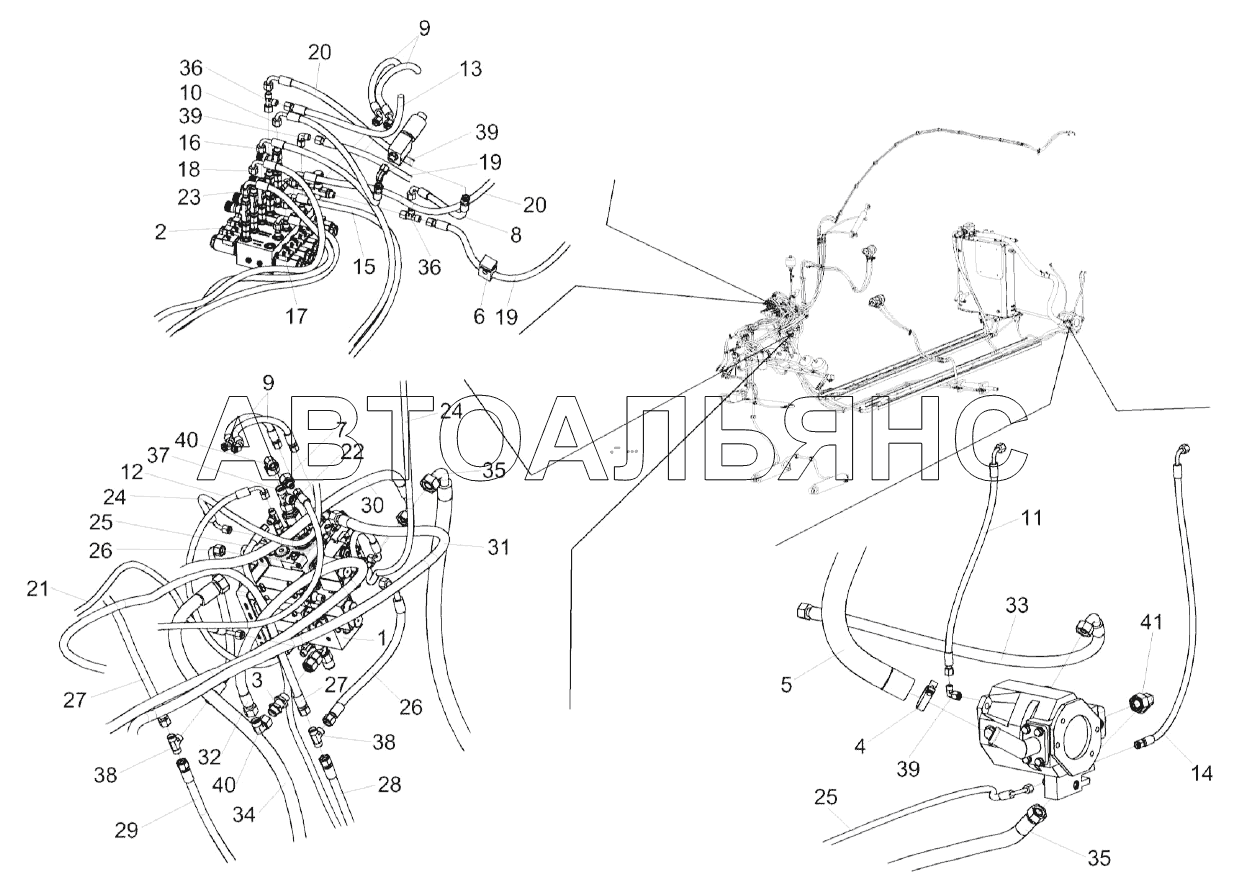

Гидросистема рулевого управления и силовых гидроцилиндров КВК 0602000В (лист 4) КВК-8060. Каталог 2017г.

Гидросистема рулевого управления и силовых гидроцилиндров КВК 0602000В (лист 3) КВК-8060 Гидроблок навески КВК 0602300Б КВК-8060

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гидросистема рулевого управления и силовых гидроцилиндров

Заводской номер: КВК0602000В Количество на модель: 1
КВК0602000В
1
1

Номер детали на чертеже:

1

Гидроблок навески

Заводской номер: КВК0602300Б Количество на модель: 1
КВК0602300Б
1
2

Номер детали на чертеже:

2

Гидроблок пятисекционный

Заводской номер: КВК0602310В Количество на модель: 1
КВК0602310В
1
3

Номер детали на чертеже:

3

Штуцер

Заводской номер: ГШУ0624010-04 Количество на модель: 1
ГШУ0624010-04
1
4

Номер детали на чертеже:

4

Хомут стяжной

Заводской номер: А23.02.180 Количество на модель: 2
А23.02.180
2
5

Номер детали на чертеже:

5

Рукав

Заводской номер: РНД0380022-109 Количество на модель: 1
РНД0380022-109
1
6

Номер детали на чертеже:

6

Зажим

Заводской номер: Зажим214/14PPH Количество на модель: 9
Зажим214/14PPH
9
7

Номер детали на чертеже:

7

Переходник

Заводской номер: RED15/08LOMDCF Количество на модель: 2
RED15/08LOMDCF
2
8

Номер детали на чертеже:

8

Рукав высокого давления

Заводской номер: РВД6-1SC-М14х1,5-24-440-0-90 Количество на модель: 1
РВД6-1SC-М14х1,5-24-440-0-90
1
9

Номер детали на чертеже:

9

Рукав высокого давления

Заводской номер: РВД6-1SC-М14х1,5-24-460-0-45 Количество на модель: 2
РВД6-1SC-М14х1,5-24-460-0-45
2
10

Номер детали на чертеже:

10

Рукав высокого давления

Заводской номер: РВД6-1SC-М14х1,5-24-500-0-90 Количество на модель: 1
РВД6-1SC-М14х1,5-24-500-0-90
1
11

Номер детали на чертеже:

11

Рукав высокого давления

Заводской номер: РВД6-1SC-М14х1,5-24-560-0-90 Количество на модель: 1
РВД6-1SC-М14х1,5-24-560-0-90
1
12

Номер детали на чертеже:

12

Рукав высокого давления

Заводской номер: РВД6-1SC-М14х1,5-24-600-0-90 Количество на модель: 1
РВД6-1SC-М14х1,5-24-600-0-90
1
13

Номер детали на чертеже:

13

Рукав высокого давления

Заводской номер: РВД6-1SC-М14х1,5-24-640 Количество на модель: 1
РВД6-1SC-М14х1,5-24-640
1
14

Номер детали на чертеже:

14

Рукав высокого давления

Заводской номер: РВД6-1SC-М14х1,5-24-800-0-90 Количество на модель: 1
РВД6-1SC-М14х1,5-24-800-0-90
1
15

Номер детали на чертеже:

15

Рукав высокого давления

Заводской номер: РВД6-1SC-М14х1,5-24-1600-0-90 Количество на модель: 1
РВД6-1SC-М14х1,5-24-1600-0-90
1
16

Номер детали на чертеже:

16

Рукав высокого давления

Заводской номер: РВД6-1SC-М14х1,5-24-1650-0-90 Количество на модель: 1
РВД6-1SC-М14х1,5-24-1650-0-90
1
17

Номер детали на чертеже:

17

Рукав высокого давления

Заводской номер: РВД6-1SC-М14х1,5-24-1700-0-90 Количество на модель: 2
РВД6-1SC-М14х1,5-24-1700-0-90
2
18

Номер детали на чертеже:

18

Рукав высокого давления

Заводской номер: РВД6-1SC-М14х1,5-24-1750-0-90 Количество на модель: 1
РВД6-1SC-М14х1,5-24-1750-0-90
1
19

Номер детали на чертеже:

19

Рукав высокого давления

Заводской номер: РВД6-1SC-М14х1,5-24-1800 Количество на модель: 2
РВД6-1SC-М14х1,5-24-1800
2
20

Номер детали на чертеже:

20

Рукав высокого давления

Заводской номер: РВД6-1SC-М14х1,5-24-1860-0-90 Количество на модель: 2
РВД6-1SC-М14х1,5-24-1860-0-90
2
21

Номер детали на чертеже:

21

Рукав высокого давления

Заводской номер: РВД6-1SC-М14х1,5-24-2500-0-90 Количество на модель: 1
РВД6-1SC-М14х1,5-24-2500-0-90
1
22

Номер детали на чертеже:

22

Рукав высокого давления

Заводской номер: РВД6-1SC-М14х1,5-24-2600 Количество на модель: 1
РВД6-1SC-М14х1,5-24-2600
1
23

Номер детали на чертеже:

23

Рукав высокого давления

Заводской номер: РВД6-1SC-М14х1,5-24-2600-0-90 Количество на модель: 1
РВД6-1SC-М14х1,5-24-2600-0-90
1
24

Номер детали на чертеже:

24

Рукав высокого давления

Заводской номер: РВД6-1SC-М14х1,5-24-2900-0-90 Количество на модель: 2
РВД6-1SC-М14х1,5-24-2900-0-90
2
25

Номер детали на чертеже:

25

Рукав высокого давления

Заводской номер: РВД6-1SC-М14х1,5-24-5800-0-90 Количество на модель: 1
РВД6-1SC-М14х1,5-24-5800-0-90
1
26

Номер детали на чертеже:

26

Рукав высокого давления

Заводской номер: РВД10-2SC-М18х1,5-24-480-0-90 Количество на модель: 2
РВД10-2SC-М18х1,5-24-480-0-90
2
27

Номер детали на чертеже:

27

Рукав высокого давления

Заводской номер: РВД10-2SC-М18х1,5-24-2500-0-45 Количество на модель: 2
РВД10-2SC-М18х1,5-24-2500-0-45
2
28

Номер детали на чертеже:

28

Рукав высокого давления

Заводской номер: РВД10-2SC-М18х1,5-24-3200 Количество на модель: 1
РВД10-2SC-М18х1,5-24-3200
1
29

Номер детали на чертеже:

29

Рукав высокого давления

Заводской номер: РВД10-2SC-М18х1,5-24-3400 Количество на модель: 1
РВД10-2SC-М18х1,5-24-3400
1
30

Номер детали на чертеже:

30

Рукав высокого давления

Заводской номер: РВД12-2SC-М22х1,5-24-1040-0-90 Количество на модель: 1
РВД12-2SC-М22х1,5-24-1040-0-90
1
31

Номер детали на чертеже:

31

Рукав высокого давления

Заводской номер: РВД12-2SC-М22х1,5-24-2400-0-45 Количество на модель: 1
РВД12-2SC-М22х1,5-24-2400-0-45
1
32

Номер детали на чертеже:

32

Рукав высокого давления

Заводской номер: РВД12-2SC-М22х1,5-24-2700-0-45 Количество на модель: 1
РВД12-2SC-М22х1,5-24-2700-0-45
1
33

Номер детали на чертеже:

33

Рукав высокого давления

Заводской номер: РВД16-2SC-М26х1,5-24-1000-0-90 Количество на модель: 1
РВД16-2SC-М26х1,5-24-1000-0-90
1
34

Номер детали на чертеже:

34

Рукав высокого давления

Заводской номер: РВД20-1SC-М30х2-24-5900-0-90 Количество на модель: 1
РВД20-1SC-М30х2-24-5900-0-90
1
35

Номер детали на чертеже:

35

Рукав высокого давления

Заводской номер: РВД20-3ZN-М30х2-24-5900-0-90 Количество на модель: 1
РВД20-3ZN-М30х2-24-5900-0-90
1
36

Номер детали на чертеже:

36

Тройник EL08LOMDCF М14

Заводской номер: EL08LOMDCFМ14 Количество на модель: 6
EL08LOMDCFМ14
6
37

Номер детали на чертеже:

37

Тройник EL15LOMDCF М22

Заводской номер: EL15LOMDCFМ22 Количество на модель: 1
EL15LOMDCFМ22
1
38

Номер детали на чертеже:

38

Тройник T12LCFX М18

Заводской номер: T12LCFXМ18 Количество на модель: 2
T12LCFXМ18
2
39

Номер детали на чертеже:

39

Угольник EW08LOMDCF М14

Заводской номер: EW08LOMDCFМ14 Количество на модель: 6
EW08LOMDCFМ14
6
40

Номер детали на чертеже:

40

Угольник EW15LOMDCF М22

Заводской номер: EW15LOMDCFМ22 Количество на модель: 3
EW15LOMDCFМ22
3
41

Номер детали на чертеже:

41

Угольник EW22LOMDCF

Заводской номер: EW22LOMDCF Количество на модель: 1
EW22LOMDCF
1
