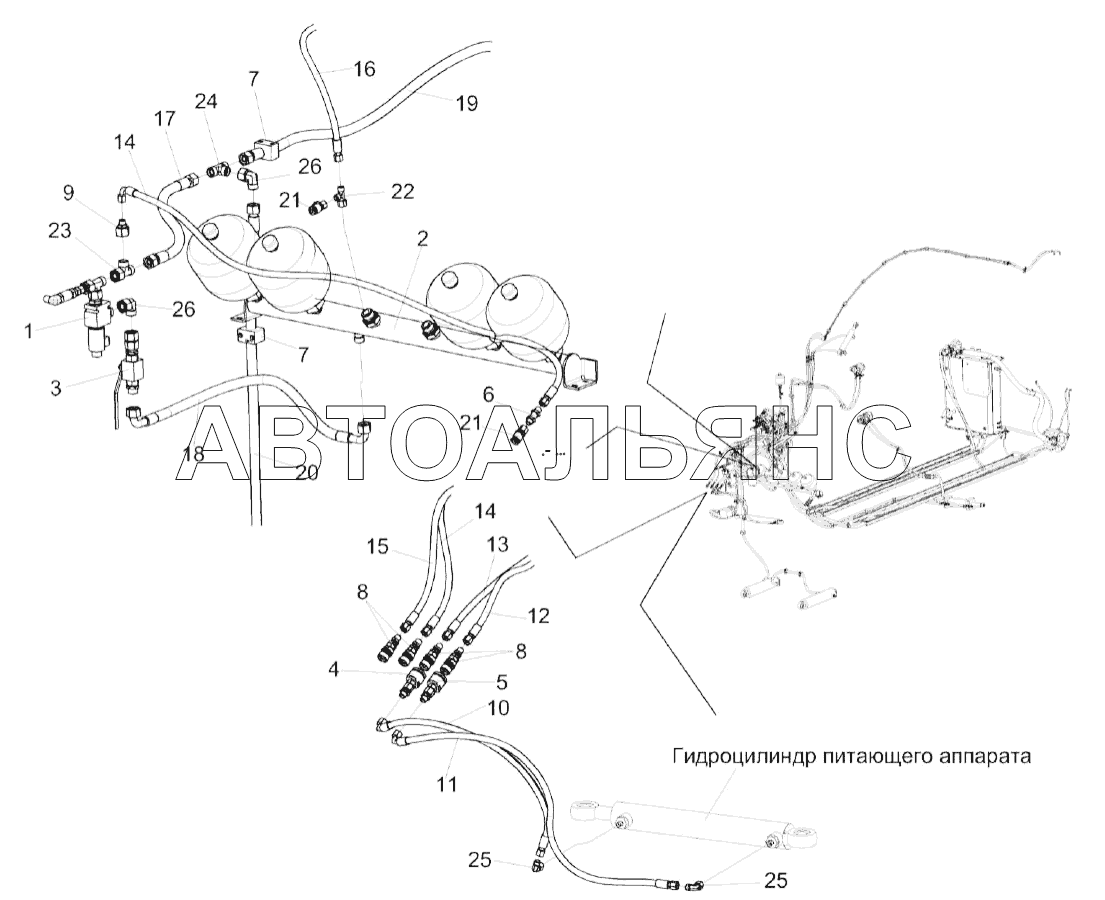

Гидросистема рулевого управления и силовых гидроцилиндров КВК 0602000В (лист 2) КВК-8060. Каталог 2017г.

Гидросистема рулевого управления и силовых гидроцилиндров КВК 0602000В (лист 1) КВК-8060 Гидросистема рулевого управления и силовых гидроцилиндров КВК 0602000В (лист 3) КВК-8060

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гидросистема рулевого управления и силовых гидроцилиндров

Заводской номер: КВК0602000В Количество на модель: 1
КВК0602000В
1
1

Номер детали на чертеже:

1

Клапан блока пневмогидроаккумуляторов

Заводской номер: КВК0602330Б Количество на модель: 1
КВК0602330Б
1
2

Номер детали на чертеже:

2

Блок пневмогидроаккумуляторов

Заводской номер: КВК0602350Б Количество на модель: 1
КВК0602350Б
1
3

Номер детали на чертеже:

3

Кран

Заводской номер: КВК0602380 Количество на модель: 1
КВК0602380
1
4

Номер детали на чертеже:

4

Полумуфта

Заводской номер: КВК0602660 Количество на модель: 1
КВК0602660
1
5

Номер детали на чертеже:

5

Полумуфта

Заводской номер: КВК0602660-01 Количество на модель: 1
КВК0602660-01
1
6

Номер детали на чертеже:

6

Штуцер

Заводской номер: ГШУ0624010-01 Количество на модель: 6
ГШУ0624010-01
6
7

Номер детали на чертеже:

7

Зажим

Заводской номер: Зажим321,3PPH Количество на модель: 6
Зажим321,3PPH
6
8

Номер детали на чертеже:

8

Муфта

Заводской номер: HS04-1-N0814 Количество на модель: 4
HS04-1-N0814
4
9

Номер детали на чертеже:

9

Переходник

Заводской номер: RED15/08LOMDCF Количество на модель: 1
RED15/08LOMDCF
1
10

Номер детали на чертеже:

10

Рукав высокого давления

Заводской номер: РВД6-1SC-М14х1,5-24-700-0-90 Количество на модель: 1
РВД6-1SC-М14х1,5-24-700-0-90
1
11

Номер детали на чертеже:

11

Рукав высокого давления

Заводской номер: РВД6-1SC-М14х1,5-24-1000-0-90 Количество на модель: 2
РВД6-1SC-М14х1,5-24-1000-0-90
2
12

Номер детали на чертеже:

12

Рукав высокого давления

Заводской номер: РВД6-1SC-М14х1,5-24-1600-0-90 Количество на модель: 1
РВД6-1SC-М14х1,5-24-1600-0-90
1
13

Номер детали на чертеже:

13

Рукав высокого давления

Заводской номер: РВД6-1SC-М14х1,5-24-1650-0-90 Количество на модель: 1
РВД6-1SC-М14х1,5-24-1650-0-90
1
14

Номер детали на чертеже:

14

Рукав высокого давления

Заводской номер: РВД6-1SC-М14х1,5-24-1700-0-90 Количество на модель: 2
РВД6-1SC-М14х1,5-24-1700-0-90
2
15

Номер детали на чертеже:

15

Рукав высокого давления

Заводской номер: РВД6-1SC-М14х1,5-24-1750-0-90 Количество на модель: 1
РВД6-1SC-М14х1,5-24-1750-0-90
1
16

Номер детали на чертеже:

16

Рукав высокого давления

Заводской номер: РВД6-1SC-М14х1,5-24-6200-0-90 Количество на модель: 1
РВД6-1SC-М14х1,5-24-6200-0-90
1
17

Номер детали на чертеже:

17

Рукав высокого давления

Заводской номер: РВД12-2SC-М22х1,5-24-600 Количество на модель: 1
РВД12-2SC-М22х1,5-24-600
1
18

Номер детали на чертеже:

18

Рукав высокого давления

Заводской номер: РВД12-2SC-М22х1,5-24-760-90-90 Количество на модель: 1
РВД12-2SC-М22х1,5-24-760-90-90
1
19

Номер детали на чертеже:

19

Рукав высокого давления

Заводской номер: РВД12-2SC-М22х1,5-24-1040-0-90 Количество на модель: 1
РВД12-2SC-М22х1,5-24-1040-0-90
1
20

Номер детали на чертеже:

20

Рукав высокого давления

Заводской номер: РВД12-2SC-М22х1,5-24-1840-0-90 Количество на модель: 1
РВД12-2SC-М22х1,5-24-1840-0-90
1
21

Номер детали на чертеже:

21

Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия)

Заводской номер: АВ20-11/ВО8L Количество на модель: 7
АВ20-11/ВО8L
7
22

Номер детали на чертеже:

22

Тройник EL08LOMDCF М14

Заводской номер: EL08LOMDCFМ14 Количество на модель: 6
EL08LOMDCFМ14
6
23

Номер детали на чертеже:

23

Тройник EL15LOMDCF М22

Заводской номер: EL15LOMDCFМ22 Количество на модель: 1
EL15LOMDCFМ22
1
24

Номер детали на чертеже:

24

Тройник T15LCFX М22

Заводской номер: T15LCFXМ22 Количество на модель: 1
T15LCFXМ22
1
25

Номер детали на чертеже:

25

Угольник EW08LOMDCF М14

Заводской номер: EW08LOMDCFМ14 Количество на модель: 9
EW08LOMDCFМ14
9
26

Номер детали на чертеже:

26

Угольник EW15LOMDCF М22

Заводской номер: EW15LOMDCFМ22 Количество на модель: 4
EW15LOMDCFМ22
4
