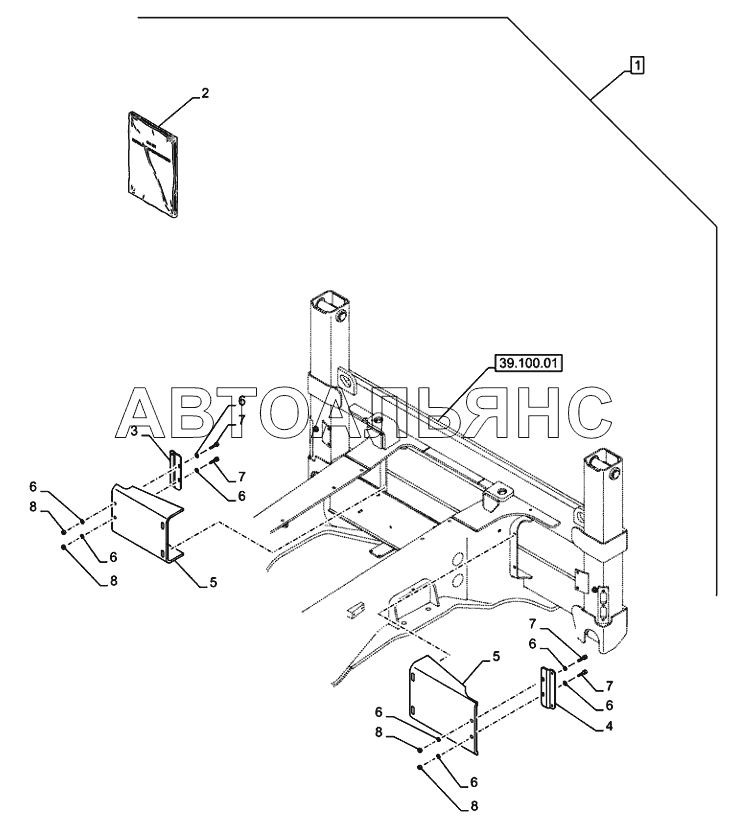

88.039.01-DIA KIT, STEEL REAR MUD GUARDS 695ST Tier 4A (часть 3). Каталог 2012г.

88.035.36-DIA KIT, OPT CHECK VALVES FOR 4X1 / 6X1 BUCKET SYSTEM 695ST Tier 4A (часть 3) 88.039.02(01)-DIA KIT, HYDRAULIC TRANSPORT LOCK HOOK 695ST Tier 4A (часть 3)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

CONSTRUCTION DIA

Заводской номер: 741130009 Количество на модель: 1
741130009
1
2

Номер детали на чертеже:

2

INSTRUCTION

Заводской номер: 47803969 Количество на модель: 1
47803969
1
3

Номер детали на чертеже:

3

MOUNTING PLATE

Заводской номер: 47798263 Количество на модель: 1
47798263
1
4

Номер детали на чертеже:

4

MOUNTING PLATE

Заводской номер: 47798267 Количество на модель: 1
47798267
1
5

Номер детали на чертеже:

5

PANEL

Заводской номер: 47798230 Количество на модель: 2
47798230
2
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 86625253 Количество на модель: 8
86625253
8
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 43140 Количество на модель: 4
43140
4
8

Номер детали на чертеже:

8

LOCK NUT

Заводской номер: 2979506 Количество на модель: 4
2979506
4
