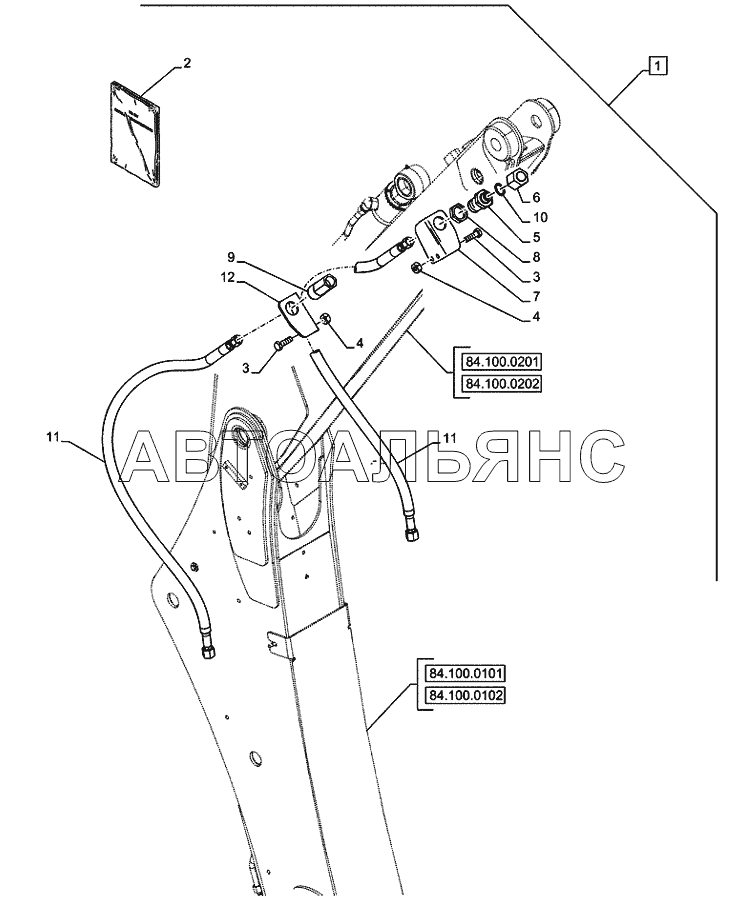

88.035.09(01A)-DIA KIT, REAR HAMMER SYSTEM STD DIPPER-D7443 695ST Tier 4A (часть 3). Каталог 2012г.

88.035.09(01)-DIA KIT, REAR HAMMER SYSTEM STD DIPPER-C7443 695ST Tier 4A (часть 3) 88.035.11(01)-DIA KIT, REAR HAMMER SYSTEM HED DIPPER-C7443 695ST Tier 4A (часть 3)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

CONSTRUCTION DIA

Заводской номер: 718727119 Количество на модель: 1
718727119
1
2

Номер детали на чертеже:

2

INSTRUCTION

Заводской номер: 47924346 Количество на модель: 1
47924346
1
3

Номер детали на чертеже:

3

BOLT

Заводской номер: 9515003 Количество на модель: 4
9515003
4
4

Номер детали на чертеже:

4

Lock nut

Заводской номер: 12577221 Количество на модель: 4
12577221
4
5

Номер детали на чертеже:

5

UNION

Заводской номер: 86639060 Количество на модель: 1
86639060
1
6

Номер детали на чертеже:

6

CAP

Заводской номер: 9847690 Количество на модель: 1
9847690
1
7

Номер детали на чертеже:

7

BRACKET

Заводской номер: 84359913 Количество на модель: 1
84359913
1
8

Номер детали на чертеже:

8

BHD LOCK NUT

Заводской номер: 86639084 Количество на модель: 1
86639084
1
9

Номер детали на чертеже:

9

CHECK VALVE

Заводской номер: 85802372 Количество на модель: 1
85802372
1
10

Номер детали на чертеже:

10

O-RING

Заводской номер: 9824050 Количество на модель: 1
9824050
1
11

Номер детали на чертеже:

11

HYDRAULIC HOSE

Заводской номер: 84362439 Количество на модель: 2
84362439
2
12

Номер детали на чертеже:

12

BRACKET

Заводской номер: 84359910 Количество на модель: 1
84359910
1
