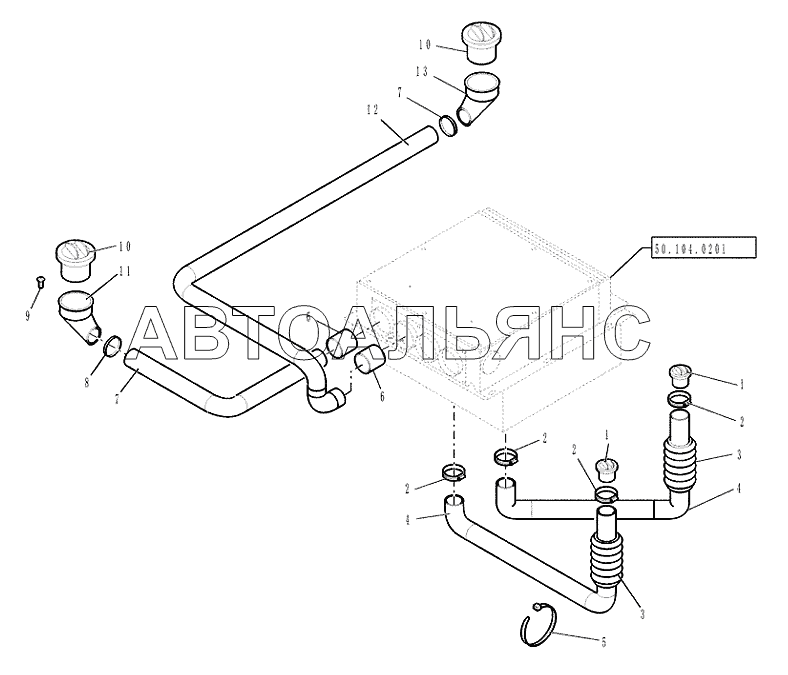

50.104.0205(01)-VAR-742013-CAB HEATING-CAB AIR OUTLETS SYSTEM-CAB-C7428 695ST Tier 4A (часть 2). Каталог 2012г.

50.104.0204(01A)-VAR-742013-HEATER, CONTROL PANEL, COMPONENTS-D7428 695ST Tier 4A (часть 2) 50.104.0205(01A)-VAR-742013-CAB HEATER, AIR OUTLETS SYSTEM-D7428 695ST Tier 4A (часть 2)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

OUTLET

Заводской номер: 87362068 Количество на модель: 2
87362068
2
2

Номер детали на чертеже:

2

COLLAR

Заводской номер: 13000990 Количество на модель: 4
13000990
4
3

Номер детали на чертеже:

3

AIR DUCT

Заводской номер: 87314769 Количество на модель: 2
87314769
2
4

Номер детали на чертеже:

4

AIR DUCT

Заводской номер: 87314767 Количество на модель: 2
87314767
2
5

Номер детали на чертеже:

5

COLLAR

Заводской номер: 5112712 Количество на модель: 12
5112712
12
6

Номер детали на чертеже:

6

HOSE

Заводской номер: 85819452 Количество на модель: 2
85819452
2
7

Номер детали на чертеже:

7

AIR DUCT

Заводской номер: 87319443 Количество на модель: 1
87319443
1
8

Номер детали на чертеже:

8

HOSE CLAMP

Заводской номер: 13000690 Количество на модель: 2
13000690
2
9

Номер детали на чертеже:

9

SCREW

Заводской номер: 15915901 Количество на модель: 4
15915901
4
10

Номер детали на чертеже:

10

DIFFUSER

Заводской номер: 87362065 Количество на модель: 2
87362065
2
11

Номер детали на чертеже:

11

ELBOW

Заводской номер: 87652770 Количество на модель: 1
87652770
1
12

Номер детали на чертеже:

12

AIR DUCT

Заводской номер: 87319437 Количество на модель: 1
87319437
1
13

Номер детали на чертеже:

13

ELBOW

Заводской номер: 87652764 Количество на модель: 1
87652764
1
