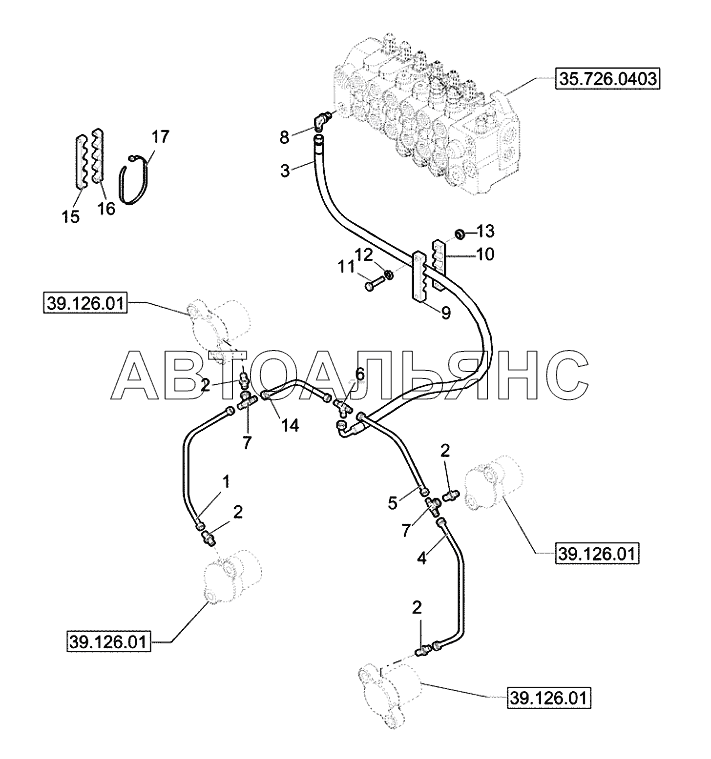

35.702.05-SWING PLATE SUPPORT LOCK PIPES-SIDE SHIFT 695ST Tier 4A (часть 1). Каталог 2012г.

35.702.0401-SWING PLATE CLAMPS-CENTER PIVOT 695ST Tier 4A (часть 1) 35.702.0601-VAR-742702-HED HYDRAULIC SYSTEM-TELESCOPIC DIPPER CYLINDER PIPES 695ST Tier 4A (часть 1)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

RIGID TUBE

Заводской номер: 87576137 Количество на модель: 1
87576137
1
2

Номер детали на чертеже:

2

HYD CONNECTOR

Заводской номер: 85803333 Количество на модель: 4
85803333
4
3

Номер детали на чертеже:

3

FLEXIBLE HOSE

Заводской номер: 85819554 Количество на модель: 1
85819554
1
4

Номер детали на чертеже:

4

RIGID TUBE

Заводской номер: 87576141 Количество на модель: 1
87576141
1
5

Номер детали на чертеже:

5

RIGID TUBE

Заводской номер: 87576145 Количество на модель: 1
87576145
1
6

Номер детали на чертеже:

6

TEE

Заводской номер: 85803334 Количество на модель: 1
85803334
1
7

Номер детали на чертеже:

7

TEE

Заводской номер: 86513653 Количество на модель: 2
86513653
2
8

Номер детали на чертеже:

8

90 ELBOW

Заводской номер: 86512934 Количество на модель: 1
86512934
1
9

Номер детали на чертеже:

9

CLAMP

Заводской номер: 85817277 Количество на модель: 2
85817277
2
10

Номер детали на чертеже:

10

CLAMP

Заводской номер: 85817279 Количество на модель: 2
85817279
2
11

Номер детали на чертеже:

11

SCREW

Заводской номер: 15213621 Количество на модель: 4
15213621
4
12

Номер детали на чертеже:

12

WASHER

Заводской номер: 11193879 Количество на модель: 4
11193879
4
13

Номер детали на чертеже:

13

NUT

Заводской номер: 86629542 Количество на модель: 4
86629542
4
14

Номер детали на чертеже:

14

RIGID TUBE

Заводской номер: 87576143 Количество на модель: 1
87576143
1
15

Номер детали на чертеже:

15

CLAMP

Заводской номер: 85817230 Количество на модель: 2
85817230
2
16

Номер детали на чертеже:

16

CLAMP

Заводской номер: 84240026 Количество на модель: 2
84240026
2
17

Номер детали на чертеже:

17

HOSE CLIP

Заводской номер: 85817474 Количество на модель: 2
85817474
2
