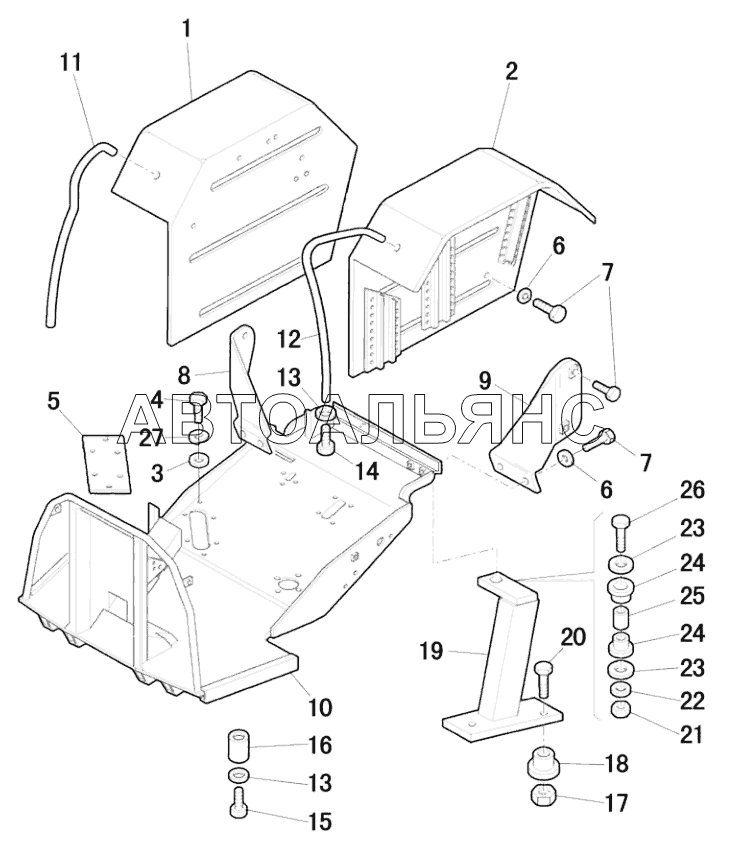

PLATFORM and REAR FENDERS - LESS CAB TL5040. Каталог 2012г.

INSTRUMENTAL PANEL TL5040 LADDER - LESS CAB TL5040

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Fender assy

Заводской номер: 51330425 Количество на модель: 1
51330425
1
2

Номер детали на чертеже:

2

Fender assy

Заводской номер: 51330428 Количество на модель: 1
51330428
1
3

Номер детали на чертеже:

3

Washer

Заводской номер: 51323401 Количество на модель: 6
51323401
6
4

Номер детали на чертеже:

4

Blot

Заводской номер: 51323088 Количество на модель: 6
51323088
6
5

Номер детали на чертеже:

5

Plate

Заводской номер: 51331093 Количество на модель: 1
51331093
1
6

Номер детали на чертеже:

6

Washer

Заводской номер: 12646824 Количество на модель: 14
12646824
14
7

Номер детали на чертеже:

7

Bolt

Заводской номер: 51323129 Количество на модель: 16
51323129
16
8

Номер детали на чертеже:

8

R.h.fender fixing braket

Заводской номер: 5167783 Количество на модель: 1
5167783
1
9

Номер детали на чертеже:

9

L.h.fender fixing bracket

Заводской номер: 5167769 Количество на модель: 1
5167769
1
10

Номер детали на чертеже:

10

Platform compl

Заводской номер: 51330417 Количество на модель: 1
51330417
1
11

Номер детали на чертеже:

11

R.h. Fender grip

Заводской номер: 5171234 Количество на модель: 1
5171234
1
12

Номер детали на чертеже:

12

L.h. Fender grip

Заводской номер: 5171233 Количество на модель: 1
5171233
1
13

Номер детали на чертеже:

13

Flat washer

Заводской номер: 12626224 Количество на модель: 4
12626224
4
14

Номер детали на чертеже:

14

Bolt

Заводской номер: 51323130 Количество на модель: 4
51323130
4
15

Номер детали на чертеже:

15

Болт

Заводской номер: 15888724 Количество на модель: 4
15888724
4
16

Номер детали на чертеже:

16

Spacer-black low gloss

Заводской номер: 5171711 Количество на модель: 2
5171711
2
17

Номер детали на чертеже:

17

Nut

Заводской номер: 12575011 Количество на модель: 4
12575011
4
18

Номер детали на чертеже:

18

Spacer

Заводской номер: 5167746 Количество на модель: 4
5167746
4
19

Номер детали на чертеже:

19

Rear left platform bracket

Заводской номер: 5169008 Количество на модель: 1
5169008
1
19

Номер детали на чертеже:

19

Rear right platform braket

Заводской номер: 5169012 Количество на модель: 1
5169012
1
20

Номер детали на чертеже:

20

Screw hex

Заводской номер: 15985024 Количество на модель: 4
15985024
4
21

Номер детали на чертеже:

21

Nut

Заводской номер: 51330487 Количество на модель: 4
51330487
4
22

Номер детали на чертеже:

22

Flat washer

Заводской номер: 12648524 Количество на модель: 4
12648524
4
23

Номер детали на чертеже:

23

Washer

Заводской номер: 5167723 Количество на модель: 8
5167723
8
24

Номер детали на чертеже:

24

Ring cushion mount

Заводской номер: 5187531 Количество на модель: 8
5187531
8
25

Номер детали на чертеже:

25

Spacer

Заводской номер: 5167724 Количество на модель: 4
5167724
4
26

Номер детали на чертеже:

26

Capscrew,hex.

Заводской номер: 15541224 Количество на модель: 4
15541224
4
27

Номер детали на чертеже:

27

Washer

Заводской номер: 51323378 Количество на модель: 6
51323378
6
