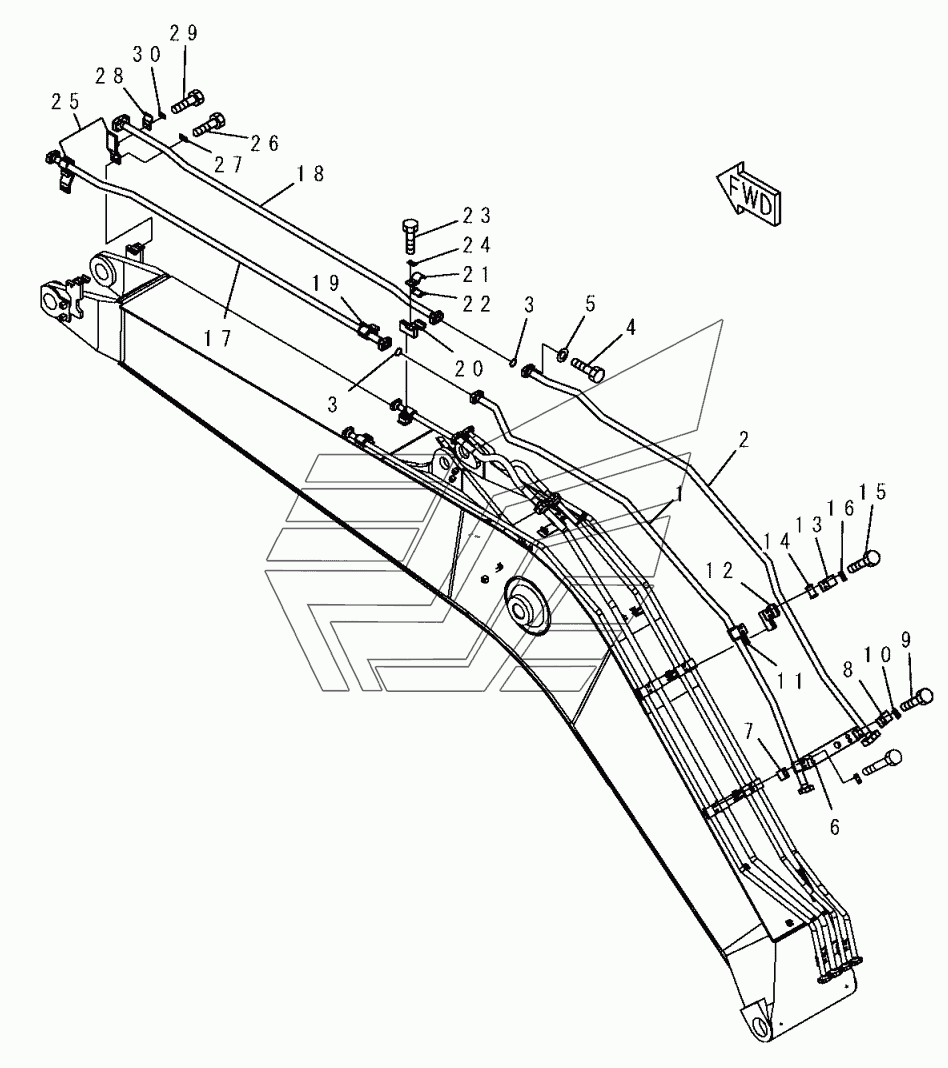

T1110-05A1 BOOM (ADDITIONAL LINE) (FOR ADDITIONAL PIPING) (OPT) PC200, 210(LC)-7. Каталог 2004г.

T1110-04A0A BOOM (LUBRICATING LINE AND WORKING LAMP HARNESS) PC200, 210(LC)-7 T1110-06A0 BOOM (WORKING LAMP AND BOOM FOOT LUBRICATING) PC200, 210(LC)-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
17
18
25
29

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

TUBE

Заводской номер: 20Y-62-45221 Количество на модель: 1
20Y-62-45221
1
2

Номер детали на чертеже:

2

TUBE

Заводской номер: 20Y-62-45231 Количество на модель: 1
20Y-62-45231
1
3

Номер детали на чертеже:

3

O-RING

Заводской номер: 07000-13035 Количество на модель: 2
07000-13035
2
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 07372-21040 Количество на модель: 8
07372-21040
8
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 01643-51032 Количество на модель: 8
01643-51032
8
6

Номер детали на чертеже:

6

BRACKET

Заводской номер: 20Y-62-45270 Количество на модель: 1
20Y-62-45270
1
7

Номер детали на чертеже:

7

PLATE

Заводской номер: 20Y-62-45280 Количество на модель: 2
20Y-62-45280
2
8

Номер детали на чертеже:

8

CLAMP

Заводской номер: 207-62-31330 Количество на модель: 2
207-62-31330
2
9

Номер детали на чертеже:

9

BOLT

Заводской номер: 01010-81250 Количество на модель: 4
01010-81250
4
10

Номер детали на чертеже:

10

PLATE

Заводской номер: 20Y-62-13450 Количество на модель: 2
20Y-62-13450
2
11

Номер детали на чертеже:

11

BRACKET

Заводской номер: 20Y-62-45250 Количество на модель: 1
20Y-62-45250
1
12

Номер детали на чертеже:

12

BRACKET

Заводской номер: 20Y-62-45260 Количество на модель: 1
20Y-62-45260
1
13

Номер детали на чертеже:

13

CLAMP

Заводской номер: 207-62-52430 Количество на модель: 2
207-62-52430
2
14

Номер детали на чертеже:

14

SEAT

Заводской номер: 205-62-73430 Количество на модель: 1
205-62-73430
1
15

Номер детали на чертеже:

15

BOLT

Заводской номер: 01010-81230 Количество на модель: 4
01010-81230
4
17

Номер детали на чертеже:

17

TUBE

Заводской номер: 20Y-62-45290 Количество на модель: 1
20Y-62-45290
1
18

Номер детали на чертеже:

18

TUBE

Заводской номер: 20Y-62-45310 Количество на модель: 1
20Y-62-45310
1
25

Номер детали на чертеже:

25

BRACKET

Заводской номер: 20Y-62-45380 Количество на модель: 2
20Y-62-45380
2
29

Номер детали на чертеже:

29

BOLT

Заводской номер: 01010-81225 Количество на модель: 4
01010-81225
4
T1110-04A0A BOOM (LUBRICATING LINE AND WORKING LAMP HARNESS) PC200, 210(LC)-7 T1110-06A0 BOOM (WORKING LAMP AND BOOM FOOT LUBRICATING) PC200, 210(LC)-7
