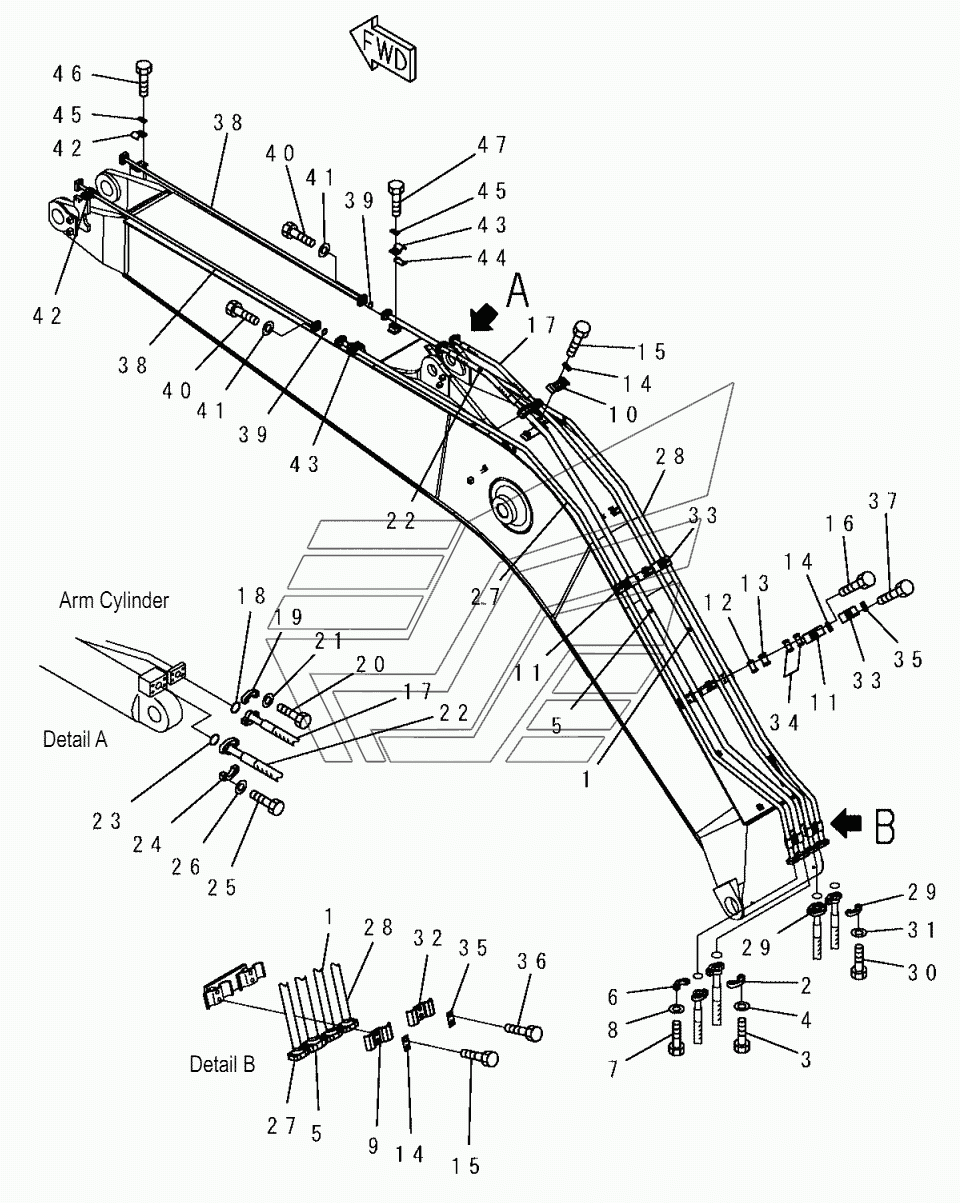

T1110-03A1 BOOM (FOR ADDITIONAL PIPING) (ARM CYLINDER LINE AND BUCKET CYLINDER LINE) (OPT) PC200, 210(LC)-7. Каталог 2004г.

T1110-03A0 BOOM (ARM CYLINDER LINE AND BUCKET CYLINDER LINE) PC200, 210(LC)-7 T1110-04A0A BOOM (LUBRICATING LINE AND WORKING LAMP HARNESS) PC200, 210(LC)-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

TUBE

Заводской номер: 20Y-62-45120 Количество на модель: 1
20Y-62-45120
1
2

Номер детали на чертеже:

2

FLANGE

Заводской номер: 07371-30640 Количество на модель: 2
07371-30640
2
3

Номер детали на чертеже:

3

BOLT

Заводской номер: 07372-21035 Количество на модель: 4
07372-21035
4
4

Номер детали на чертеже:

4

WASHER

Заводской номер: 01643-51032 Количество на модель: 4
01643-51032
4
5

Номер детали на чертеже:

5

TUBE

Заводской номер: 20Y-62-45110 Количество на модель: 1
20Y-62-45110
1
6

Номер детали на чертеже:

6

FLANGE, SPRIT

Заводской номер: 07371-31049 Количество на модель: 2
07371-31049
2
9

Номер детали на чертеже:

9

CLAMP

Заводской номер: 20Y-62-13690 Количество на модель: 1
20Y-62-13690
1
10

Номер детали на чертеже:

10

CLAMP

Заводской номер: 20Y-62-13720 Количество на модель: 1
20Y-62-13720
1
11

Номер детали на чертеже:

11

CLAMP

Заводской номер: 20Y-62-13740 Количество на модель: 2
20Y-62-13740
2
12

Номер детали на чертеже:

12

SEAT

Заводской номер: 20Y-62-13760 Количество на модель: 1
20Y-62-13760
1
13

Номер детали на чертеже:

13

SEAT

Заводской номер: 205-62-73430 Количество на модель: 1
205-62-73430
1
14

Номер детали на чертеже:

14

PLATE

Заводской номер: 20Y-62-13450 Количество на модель: 4
20Y-62-13450
4
15

Номер детали на чертеже:

15

BOLT

Заводской номер: 01010-81230 Количество на модель: 4
01010-81230
4
16

Номер детали на чертеже:

16

BOLT

Заводской номер: 01010-81285 Количество на модель: 4
01010-81285
4
17

Номер детали на чертеже:

17

HOSE

Заводской номер: 07074-00607 Количество на модель: 1
07074-00607
1
18

Номер детали на чертеже:

18

O-RING

Заводской номер: 07000-13025 Количество на модель: 2
07000-13025
2
22

Номер детали на чертеже:

22

HOSE

Заводской номер: 07074-01007 Количество на модель: 1
07074-01007
1
23

Номер детали на чертеже:

23

O-RING

Заводской номер: 07000-13032 Количество на модель: 2
07000-13032
2
27

Номер детали на чертеже:

27

TUBE

Заводской номер: 20Y-62-45130 Количество на модель: 1
20Y-62-45130
1
28

Номер детали на чертеже:

28

TUBE

Заводской номер: 20Y-62-45140 Количество на модель: 1
20Y-62-45140
1
32

Номер детали на чертеже:

32

CLAMP

Заводской номер: 20Y-62-13710 Количество на модель: 1
20Y-62-13710
1
33

Номер детали на чертеже:

33

CLAMP

Заводской номер: 20Y-62-13230 Количество на модель: 2
20Y-62-13230
2
38

Номер детали на чертеже:

38

TUBE

Заводской номер: 20Y-62-13580 Количество на модель: 2
20Y-62-13580
2
39

Номер детали на чертеже:

39

O-RING

Заводской номер: 07000-13030 Количество на модель: 2
07000-13030
2
42

Номер детали на чертеже:

42

CLAMP

Заводской номер: 20Y-62-13650 Количество на модель: 2
20Y-62-13650
2
43

Номер детали на чертеже:

43

CLAMP

Заводской номер: 20Y-62-13220 Количество на модель: 2
20Y-62-13220
2
