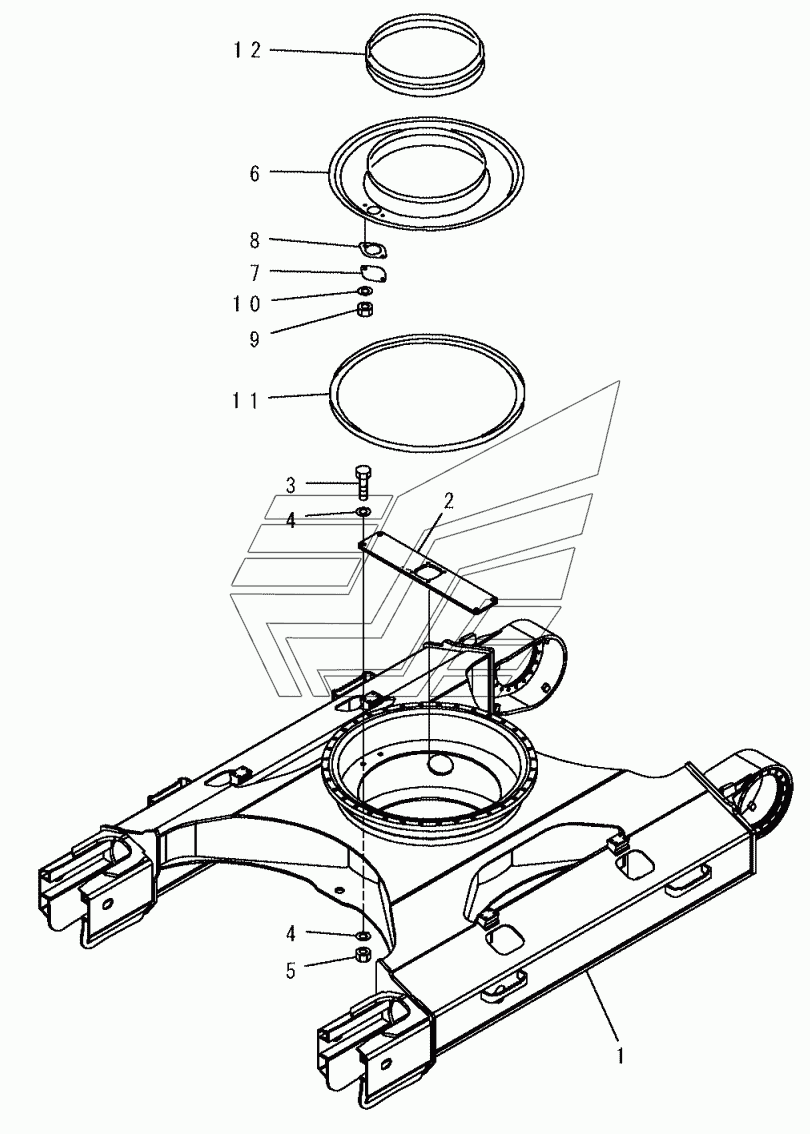

R1100-01A1 TRACK FRAME PC200, 210(LC)-7. Каталог 2004г.

R1100-01A0 TRACK FRAME PC200, 210(LC)-7 R1100-01A2 TRACK FRAME (WITH UNDER COVER) (OPT) PC200, 210(LC)-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

TRACK FRAME

Заводской номер: 20Y-30-D1350 Количество на модель: 1
20Y-30-D1350
1
2

Номер детали на чертеже:

2

PLATE

Заводской номер: 20Y-30-31E81 Количество на модель: 1
20Y-30-31E81
1
3

Номер детали на чертеже:

3

BOLT

Заводской номер: 01010-82065 Количество на модель: 4
01010-82065
4
4

Номер детали на чертеже:

4

WASHER

Заводской номер: 01643-32060 Количество на модель: 8
01643-32060
8
5

Номер детали на чертеже:

5

NUT

Заводской номер: 01580-12016 Количество на модель: 4
01580-12016
4
6

Номер детали на чертеже:

6

COVER

Заводской номер: 20Y-30-21151 Количество на модель: 1
20Y-30-21151
1
7

Номер детали на чертеже:

7

COVER

Заводской номер: 205-30-71181 Количество на модель: 1
205-30-71181
1
8

Номер детали на чертеже:

8

GASKET

Заводской номер: 205-30-71191 Количество на модель: 1
205-30-71191
1
9

Номер детали на чертеже:

9

NUT

Заводской номер: 01580-11008 Количество на модель: 2
01580-11008
2
10

Номер детали на чертеже:

10

WASHER

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
11

Номер детали на чертеже:

11

SEAL

Заводской номер: 20Y-30-11370 Количество на модель: 1
20Y-30-11370
1
12

Номер детали на чертеже:

12

SEAL

Заводской номер: 205-30-71171 Количество на модель: 1
205-30-71171
1
