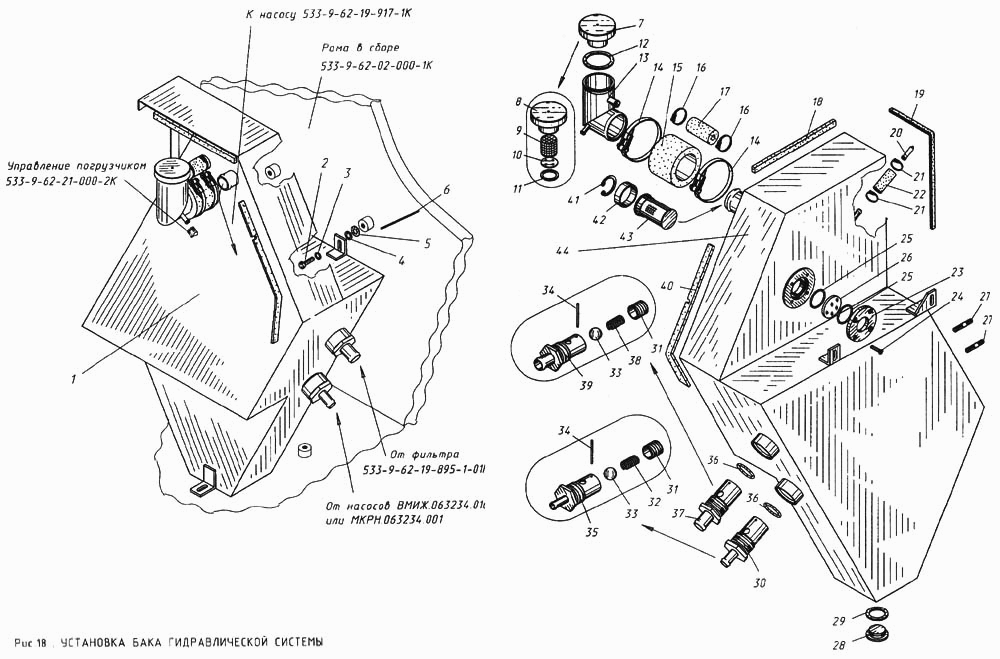

Установка бака гидравлической системы МКСМ-800

Установка распределителя МКСМ-800 Установка насоса рабочего оборудования МКСМ-800

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Бак

Заводской номер: 533-9-62-19-050-2К Количество на модель: 1
533-9-62-19-050-2К
1
2

Номер детали на чертеже:

2

Болт 3М8-6gХ20.88.38ХС.019 ГОСТ 7796-70

Заводской номер: Болт 3М8-6gХ20.88.38ХС.019 ГОСТ 7796-70 Количество на модель: 3
Болт 3М8-6gХ20.88.38ХС.019 ГОСТ 7796-70
3
3

Номер детали на чертеже:

3

Шайба 8.01.0118 ГОСТ 11371-78

Заводской номер: Шайба 8.01.0118 ГОСТ 11371-78 Количество на модель: 3
Шайба 8.01.0118 ГОСТ 11371-78
3
3

Номер детали на чертеже:

3

Шайба 8.02.0118 ГОСТ 11371-78

Заводской номер: Шайба 8.02.0118 ГОСТ 11371-78 Количество на модель: 3
Шайба 8.02.0118 ГОСТ 11371-78
3
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 311.212.710.095-К Количество на модель: 3
311.212.710.095-К
3
5

Номер детали на чертеже:

5

Кольцо

Заводской номер: 533-0-62-19-818-1К Количество на модель: 3
533-0-62-19-818-1К
3
6

Номер детали на чертеже:

6

Проволока КО 1.0 ГОСТ 792-67 L=150мм

Заводской номер: Проволока КО 1.0 ГОСТ 792-67 L=150мм Количество на модель: 3
Проволока КО 1.0 ГОСТ 792-67 L=150мм
3
7

Номер детали на чертеже:

7

Пробка

Заводской номер: 533-9-62-19-1026-1К Количество на модель: 1
533-9-62-19-1026-1К
1
8

Номер детали на чертеже:

8

Пробка

Заводской номер: 533-9-62-19-1027-1К Количество на модель: 1
533-9-62-19-1027-1К
1
9

Номер детали на чертеже:

9

Набивка

Заводской номер: 533-0-62-19-094-2К Количество на модель: 1
533-0-62-19-094-2К
1
10

Номер детали на чертеже:

10

Кольцо

Заводской номер: 533-0-62-19-086-1К Количество на модель: 1
533-0-62-19-086-1К
1
11

Номер детали на чертеже:

11

Кольцо

Заводской номер: 700-39-365 Количество на модель: 1
700-39-365
1
12

Номер детали на чертеже:

12

Уплотнение

Заводской номер: 533-0-62-19-095-1К Количество на модель: 1
533-0-62-19-095-1К
1
13

Номер детали на чертеже:

13

Патрубок

Заводской номер: 533-9-62-19-065-2К Количество на модель: 1
533-9-62-19-065-2К
1
14

Номер детали на чертеже:

14

Хомут универсальный

Заводской номер: 672-54-сб2-14 Количество на модель: 2
672-54-сб2-14
2
15

Номер детали на чертеже:

15

Рукав 40У60-7ТУ005.6016-87 L=65мм

Заводской номер: Рукав 40У60-7ТУ005.6016-87 L=65мм Количество на модель: 1
Рукав 40У60-7ТУ005.6016-87 L=65мм
1
16

Номер детали на чертеже:

16

Хомут универсальный

Заводской номер: 672-54-сб2-01 Количество на модель: 2
672-54-сб2-01
2
17

Номер детали на чертеже:

17

Рукав 40У12-13ТУ005.6016-87 L=65мм

Заводской номер: Рукав 40У12-13ТУ005.6016-87 L=65мм Количество на модель: 1
Рукав 40У12-13ТУ005.6016-87 L=65мм
1
18

Номер детали на чертеже:

18

Прокладка

Заводской номер: 533-0-62-19-858-1К Количество на модель: 1
533-0-62-19-858-1К
1
19

Номер детали на чертеже:

19

Уплотнение

Заводской номер: 533-0-62-31-040-1-01К Количество на модель: 1
533-0-62-31-040-1-01К
1
20

Номер детали на чертеже:

20

Трубка

Заводской номер: 533-9-62-19-870-1К Количество на модель: 1
533-9-62-19-870-1К
1
21

Номер детали на чертеже:

21

Хомут универсальный

Заводской номер: 672-54-сб2 Количество на модель: 2
672-54-сб2
2
22

Номер детали на чертеже:

22

Рукав 40У8-13ТУ005.6016-87 L=65мм

Заводской номер: Рукав 40У8-13ТУ005.6016-87 L=65мм Количество на модель: 1
Рукав 40У8-13ТУ005.6016-87 L=65мм
1
23

Номер детали на чертеже:

23

Крышка

Заводской номер: 533-0-62-19-1024-1К Количество на модель: 1
533-0-62-19-1024-1К
1
24

Номер детали на чертеже:

24

Винт М6-6gХ18.48.019 ГОСТ 17475-80

Заводской номер: Винт М6-6gХ18.48.019 ГОСТ 17475-80 Количество на модель: 4
Винт М6-6gХ18.48.019 ГОСТ 17475-80
4
25

Номер детали на чертеже:

25

Кольцо

Заводской номер: 765-08-928 Количество на модель: 2
765-08-928
2
25

Номер детали на чертеже:

25

Кольцо

Заводской номер: 765-08-928К Количество на модель: 2
765-08-928К
2
26

Номер детали на чертеже:

26

Стекло

Заводской номер: 688-23-138 Количество на модель: 1
688-23-138
1
27

Номер детали на чертеже:

27

Шпилька N16ХТ (1)2/69Х16.66.019 ГОСТ 22036-76

Заводской номер: Шпилька N16ХТ (1)2/69Х16.66.019 ГОСТ 220 Количество на модель: 2
Шпилька N16ХТ (1)2/69Х16.66.019 ГОСТ 220
2
28

Номер детали на чертеже:

28

Пробка

Заводской номер: 700-37-205 Количество на модель: 1
700-37-205
1
29

Номер детали на чертеже:

29

Прокладка

Заводской номер: 700-40-260-20 Количество на модель: 1
700-40-260-20
1
30

Номер детали на чертеже:

30

Клапан

Заводской номер: 533-9-62-19-852-1К Количество на модель: 1
533-9-62-19-852-1К
1
31

Номер детали на чертеже:

31

Стакан

Заводской номер: 533-0-62-19-854-1К Количество на модель: 2
533-0-62-19-854-1К
2
32

Номер детали на чертеже:

32

Пружина

Заводской номер: 672-38-4 Количество на модель: 1
672-38-4
1
33

Номер детали на чертеже:

33

Шарик 25.4-200 ГОСТ 3722-81

Заводской номер: Шарик 25.4-200 ГОСТ 3722-81 Количество на модель: 1
Шарик 25.4-200 ГОСТ 3722-81
1
34

Номер детали на чертеже:

34

Проволока КО1.0 ГОСТ 792-67 L=150мм

Заводской номер: Проволока КО1.0 ГОСТ 792-67 L=150мм Количество на модель: 2
Проволока КО1.0 ГОСТ 792-67 L=150мм
2
35

Номер детали на чертеже:

35

Корпус

Заводской номер: 533-0-62-19-853-1К Количество на модель: 1
533-0-62-19-853-1К
1
36

Номер детали на чертеже:

36

Кольцо

Заводской номер: 775-36-22 Количество на модель: 2
775-36-22
2
37

Номер детали на чертеже:

37

Клапан

Заводской номер: 533-9-62-19-856-1К Количество на модель: 1
533-9-62-19-856-1К
1
38

Номер детали на чертеже:

38

Пружина

Заводской номер: 672-38-42 Количество на модель: 1
672-38-42
1
39

Номер детали на чертеже:

39

Корпус

Заводской номер: 533-0-62-19-857-1К Количество на модель: 1
533-0-62-19-857-1К
1
40

Номер детали на чертеже:

40

Прокладка

Заводской номер: 533-0-62-15-085-1К Количество на модель: 1
533-0-62-15-085-1К
1
41

Номер детали на чертеже:

41

Кольцо В 55.Хим.Окс.прм. ГОСТ 13943-86

Заводской номер: Кольцо В 55.Хим.Окс.прм. ГОСТ 13943-86 Количество на модель: 1
Кольцо В 55.Хим.Окс.прм. ГОСТ 13943-86
1
42

Номер детали на чертеже:

42

Кольцо

Заводской номер: 533-0-62-19-867-1К Количество на модель: 1
533-0-62-19-867-1К
1
43

Номер детали на чертеже:

43

Фильтр

Заводской номер: 533-9-05-19-063-1К Количество на модель: 1
533-9-05-19-063-1К
1
44

Номер детали на чертеже:

44

Бак

Заводской номер: 533-9-62-19-051-2К Количество на модель: 1
533-9-62-19-051-2К
1
