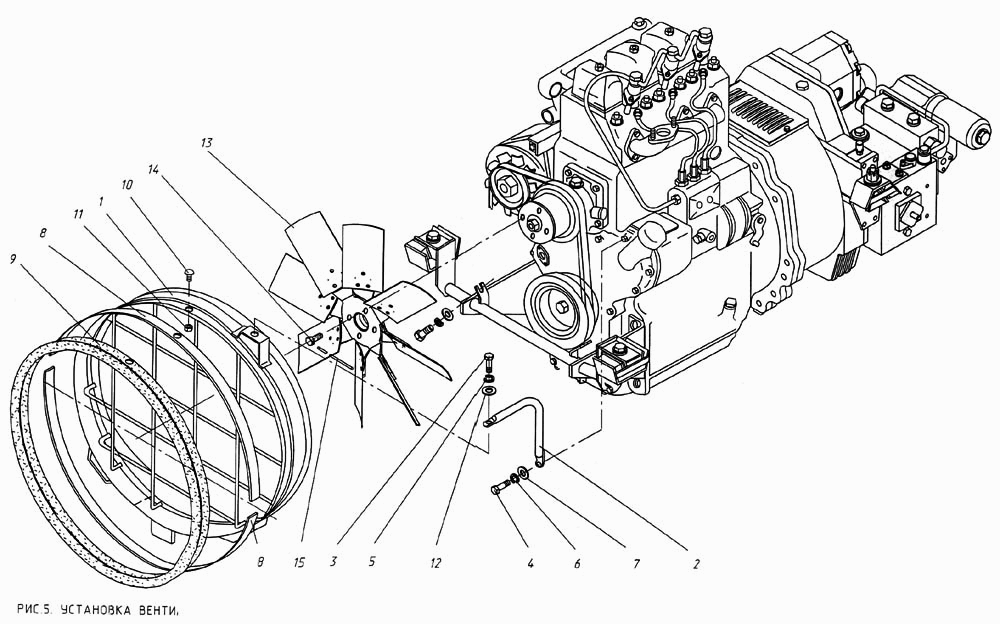

Установка вентилятора МКСМ-800

Установка подвесок, трубопровода и передаточного звена МКСМ-800 Установка генератора МКСМ-800

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Кожух вентилятора

Заводской номер: 533-9-62-07-085-4К Количество на модель: 1
533-9-62-07-085-4К
1
2

Номер детали на чертеже:

2

Трубка

Заводской номер: 533-0-62-07-131-1К Количество на модель: 1
533-0-62-07-131-1К
1
3

Номер детали на чертеже:

3

Болт М6-6gХ18.46.019 ГОСТ 7798-70

Заводской номер: Болт М6-6gХ18.46.019 ГОСТ 7798-70 Количество на модель: 3
Болт М6-6gХ18.46.019 ГОСТ 7798-70
3
4

Номер детали на чертеже:

4

болт М10-6gХ16.46.019 ГОСТ 7796-70

Заводской номер: болт М10-6gХ16.46.019 ГОСТ 7796-70 Количество на модель: 1
болт М10-6gХ16.46.019 ГОСТ 7796-70
1
5

Номер детали на чертеже:

5

Шайба 6Т 65Г 06 ГОСТ 6402-70

Заводской номер: Шайба 6Т 65Г 06 ГОСТ 6402-70 Количество на модель: 3
Шайба 6Т 65Г 06 ГОСТ 6402-70
3
6

Номер детали на чертеже:

6

Шайба 10 ОТ 68Г 06 ГОСТ 6402-70

Заводской номер: Шайба 10 ОТ 68Г 06 ГОСТ 6402-70 Количество на модель: 1
Шайба 10 ОТ 68Г 06 ГОСТ 6402-70
1
7

Номер детали на чертеже:

7

Шайба 10.01.0118 ГОСТ 11371-78

Заводской номер: Шайба 10.01.0118 ГОСТ 11371-78 Количество на модель: 1
Шайба 10.01.0118 ГОСТ 11371-78
1
7

Номер детали на чертеже:

7

Шайба 10.02.0118 ГОСТ 11371-78

Заводской номер: Шайба 10.02.0118 ГОСТ 11371-78 Количество на модель: 1
Шайба 10.02.0118 ГОСТ 11371-78
1
8

Номер детали на чертеже:

8

Накладка

Заводской номер: 533-0-62-07-172-1К Количество на модель: 2
533-0-62-07-172-1К
2
9

Номер детали на чертеже:

9

Уплотнение

Заводской номер: 533-9-62-07-168-1К Количество на модель: 1
533-9-62-07-168-1К
1
10

Номер детали на чертеже:

10

Винт М3-6gХ12.48.016 ГОСТ 17473-80

Заводской номер: Винт М3-6gХ12.48.016 ГОСТ 17473-80 Количество на модель: 12
Винт М3-6gХ12.48.016 ГОСТ 17473-80
12
11

Номер детали на чертеже:

11

Гайка М3-6Н.6.016 ГОСТ 5915-70

Заводской номер: Гайка М3-6Н.6.016 ГОСТ 5915-70 Количество на модель: 12
Гайка М3-6Н.6.016 ГОСТ 5915-70
12
12

Номер детали на чертеже:

12

Шайба

Заводской номер: 700-31-631 Количество на модель: 3
700-31-631
3
13

Номер детали на чертеже:

13

Вентилятор

Заводской номер: 533-9-62-07-235-1К Количество на модель: 1
533-9-62-07-235-1К
1
14

Номер детали на чертеже:

14

Болт 3М8-6gХ40.88.38ХС.019 ГОСТ 7795-70

Заводской номер: Болт 3М8-6gХ40.88.38ХС.019 ГОСТ 7795-70 Количество на модель: 4
Болт 3М8-6gХ40.88.38ХС.019 ГОСТ 7795-70
4
15

Номер детали на чертеже:

15

Проволока КО 1.6 ГОСТ 792-67 L=250мм

Заводской номер: Проволока КО 1.6 ГОСТ 792-67 L=250мм Количество на модель: 4
Проволока КО 1.6 ГОСТ 792-67 L=250мм
4
