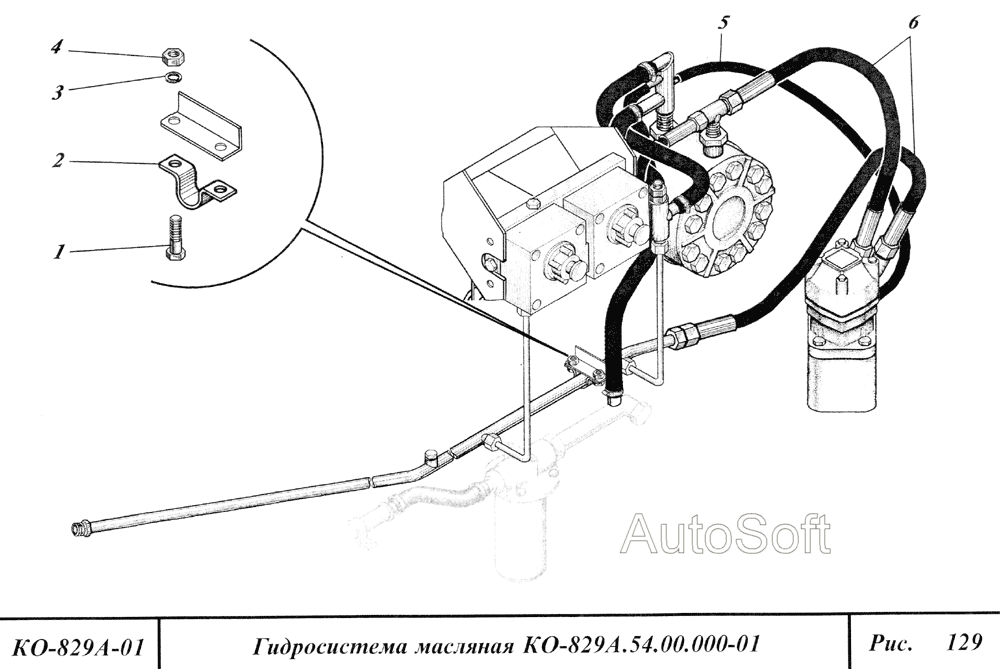

Гидросистема масляная КО-829А. Каталог 2004г.

Гидросистема масляная КО-829А Гидросистема масляная КО-829А

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт

Заводской номер: 7796 M8-6gx20.56.016 Количество на модель: 4
7796 M8-6gx20.56.016
4
2

Номер детали на чертеже:

2

Скоба

Заводской номер: KO-820.01.00.203 Количество на модель: 2
KO-820.01.00.203
2
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 6402 8.65Г Количество на модель: 4
6402 8.65Г
4
4

Номер детали на чертеже:

4

Гайка

Заводской номер: 5915 M8-6H.5.016 Количество на модель: 4
5915 M8-6H.5.016
4
5

Номер детали на чертеже:

5

Трубопровод L=940 мм

Заводской номер: KO-829A.54.00.009 Количество на модель: 1
KO-829A.54.00.009
1
6

Номер детали на чертеже:

6

Рукав

Заводской номер: РВД 16-16,5-850-У1 Количество на модель: 2
РВД 16-16,5-850-У1
2
