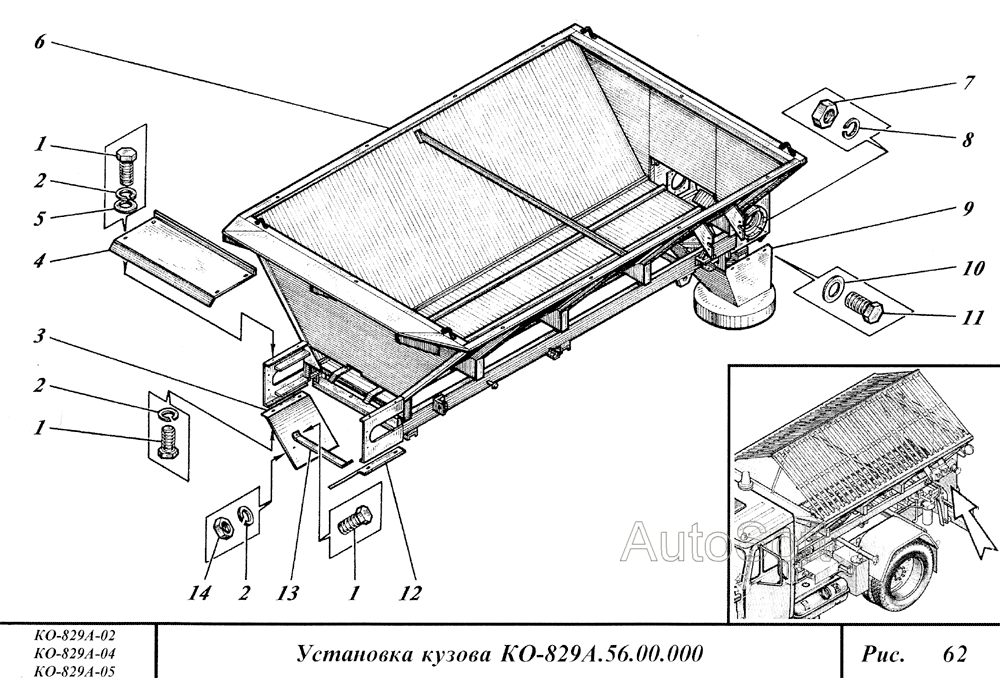

Установка кузова КО-829А. Каталог 2004г.

Установка кузова КО-829А Установка кузова КО-829А

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт

Заводской номер: 7796 M8-6gx20.56.016 Количество на модель: 10
7796 M8-6gx20.56.016
10
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 6402 8.65Г Количество на модель: 10
6402 8.65Г
10
3

Номер детали на чертеже:

3

Ограждение

Заводской номер: KO-829A.56.00.007-01 Количество на модель: 1
KO-829A.56.00.007-01
1
4

Номер детали на чертеже:

4

Ограждение

Заводской номер: KO-829A.56.00.006 Количество на модель: 1
KO-829A.56.00.006
1
5

Номер детали на чертеже:

5

Шайба

Заводской номер: 11371 C8.02.019 Количество на модель: 4
11371 C8.02.019
4
6

Номер детали на чертеже:

6

Кузов

Заводской номер: KO-829A.56.01.000 Количество на модель: 1
KO-829A.56.01.000
1
7

Номер детали на чертеже:

7

Гайка

Заводской номер: 5915 M12-6H.5.016 Количество на модель: 6
5915 M12-6H.5.016
6
8

Номер детали на чертеже:

8

Шайба

Заводской номер: 6402 12.65Г Количество на модель: 6
6402 12.65Г
6
9

Номер детали на чертеже:

9

Диск разбрасывающий

Заводской номер: KO-829A.56.02.000 Количество на модель: 1
KO-829A.56.02.000
1
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 1371 C12.02.019 Количество на модель: 6
1371 C12.02.019
6
11

Номер детали на чертеже:

11

Болт

Заводской номер: 7796 M12-6gx30.56.016 Количество на модель: 6
7796 M12-6gx30.56.016
6
12

Номер детали на чертеже:

12

Ограждение

Заводской номер: KO-829A.56.00.007 Количество на модель: 1
KO-829A.56.00.007
1
13

Номер детали на чертеже:

13

Связь

Заводской номер: KO-829A.56.00.008 Количество на модель: 1
KO-829A.56.00.008
1
14

Номер детали на чертеже:

14

Гайка

Заводской номер: 5915 M8-6H.5.016 Количество на модель: 2
5915 M8-6H.5.016
2
Установка кузова КО-829А Установка кузова КО-829А
