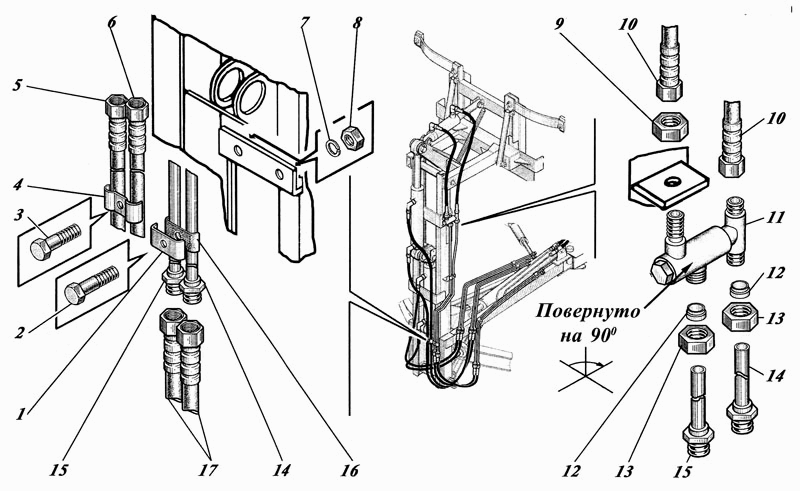

Монтаж гидросистемы на манипуляторе КО-440

Монтаж гидросистемы на манипуляторе КО-440 Монтаж гидросистемы на манипуляторе КО-440

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
5
6
6
7
8
9
10
10
11
12
13
14
15
16
17
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Скоба

Заводской номер: КО-510.04.00.001 Количество на модель: 1
КО-510.04.00.001
1
2

Номер детали на чертеже:

2

Болт

Заводской номер: 7796 М8-6gх35.56.016 Количество на модель: 1
7796 М8-6gх35.56.016
1
3

Номер детали на чертеже:

3

Болт

Заводской номер: 7796 М8-6gх30.56.016 Количество на модель: 1
7796 М8-6gх30.56.016
1
4

Номер детали на чертеже:

4

Прижим

Заводской номер: КО-507А.04.00.015 Количество на модель: 1
КО-507А.04.00.015
1
5

Номер детали на чертеже:

5

Рукав М22х1,5

Заводской номер: РВД-12-21-1650У1 Количество на модель: 1
РВД-12-21-1650У1
1
5

Номер детали на чертеже:

5

Рукав

Заводской номер: РВД-12.00.00.000-06 Количество на модель: 1
РВД-12.00.00.000-06
1
6

Номер детали на чертеже:

6

Рукав

Заводской номер: РВД-12.00.00.000-07 Количество на модель: 1
РВД-12.00.00.000-07
1
6

Номер детали на чертеже:

6

Рукав М22х1,5

Заводской номер: РВД-12-21-2050У1 Количество на модель: 1
РВД-12-21-2050У1
1
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 6402 8.65Г.019 Количество на модель: 2
6402 8.65Г.019
2
8

Номер детали на чертеже:

8

Гайка

Заводской номер: 5915 М8-6Н.5.016 Количество на модель: 2
5915 М8-6Н.5.016
2
9

Номер детали на чертеже:

9

Гайка

Заводской номер: 5915 М16х1,5-6Н.5.016 Количество на модель: 1
5915 М16х1,5-6Н.5.016
1
10

Номер детали на чертеже:

10

Рукав

Заводской номер: РВД-8.00.00.000-04 Количество на модель: 2
РВД-8.00.00.000-04
2
10

Номер детали на чертеже:

10

Рукав М16х1,5

Заводской номер: РВД-28-30-1250У1 Количество на модель: 2
РВД-28-30-1250У1
2
11

Номер детали на чертеже:

11

Гидрозамок

Заводской номер: КО-440-2.18.17.000-02 Количество на модель: 1
КО-440-2.18.17.000-02
1
12

Номер детали на чертеже:

12

Кольцо

Заводской номер: У136.00.026-01 Количество на модель: 2
У136.00.026-01
2
13

Номер детали на чертеже:

13

Гайка накидная

Заводской номер: У136.00.027-01 Количество на модель: 2
У136.00.027-01
2
14

Номер детали на чертеже:

14

Трубка

Заводской номер: КО-440-2.16.40.500 Количество на модель: 1
КО-440-2.16.40.500
1
15

Номер детали на чертеже:

15

Трубка

Заводской номер: КО-440-2.16.40.300 Количество на модель: 1
КО-440-2.16.40.300
1
16

Номер детали на чертеже:

16

Прокладка

Заводской номер: КО-440-4.26.20.013 Количество на модель: 1
КО-440-4.26.20.013
1
17

Номер детали на чертеже:

17

Рукав

Заводской номер: РВД-8.00.00.000-01 Количество на модель: 2
РВД-8.00.00.000-01
2
17

Номер детали на чертеже:

17

Рукав М16х1,5

Заводской номер: РВД-28-30-650У1 Количество на модель: 2
РВД-28-30-650У1
2
