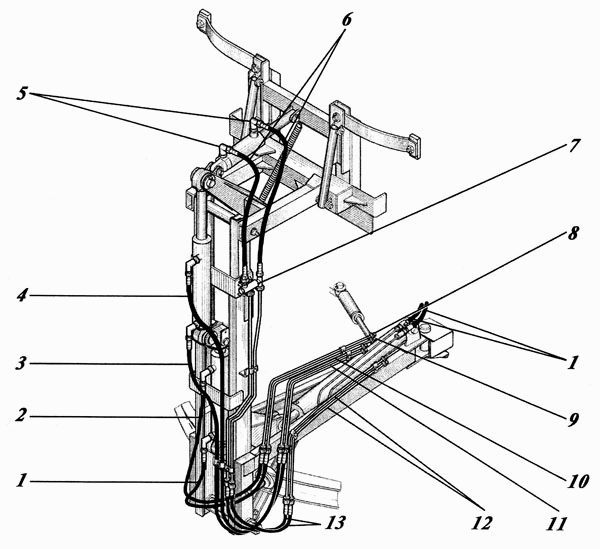

Монтаж гидросистемы на манипуляторе КО-440

Монтаж гидросистемы на шасси КО-440 Монтаж гидросистемы на манипуляторе КО-440

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
1
2
2
3
3
4
4
5
6
6
7
8
9
10
11
12
13
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рукав

Заводской номер: РВД-12.00.00.000-01 Количество на модель: 3
РВД-12.00.00.000-01
3
1

Номер детали на чертеже:

1

Рукав М22х1,5

Заводской номер: РВД-12-21-650У1 Количество на модель: 3
РВД-12-21-650У1
3
2

Номер детали на чертеже:

2

Рукав

Заводской номер: РВД-12.00.00.000-03 Количество на модель: 1
РВД-12.00.00.000-03
1
2

Номер детали на чертеже:

2

Рукав М22х1,5

Заводской номер: РВД-12-21-1050У1 Количество на модель: 1
РВД-12-21-1050У1
1
3

Номер детали на чертеже:

3

Рукав М22х1,5

Заводской номер: РВД-12-21-1650У1 Количество на модель: 1
РВД-12-21-1650У1
1
3

Номер детали на чертеже:

3

Рукав

Заводской номер: РВД-12.00.00.000-06 Количество на модель: 1
РВД-12.00.00.000-06
1
4

Номер детали на чертеже:

4

Рукав

Заводской номер: РВД-12.00.00.000-07 Количество на модель: 1
РВД-12.00.00.000-07
1
4

Номер детали на чертеже:

4

Рукав М22х1,5

Заводской номер: РВД-12-21-2050У1 Количество на модель: 1
РВД-12-21-2050У1
1
5

Номер детали на чертеже:

5

Угольник рукавный

Заводской номер: У136.30.07.00-01 Количество на модель: 2
У136.30.07.00-01
2
6

Номер детали на чертеже:

6

Рукав М16х1,5

Заводской номер: РВД-28-30-1250У1 Количество на модель: 2
РВД-28-30-1250У1
2
6

Номер детали на чертеже:

6

Рукав

Заводской номер: РВД-8.00.00.000-04 Количество на модель: 2
РВД-8.00.00.000-04
2
7

Номер детали на чертеже:

7

Гидрозамок

Заводской номер: КО-440-2.18.17.000-02 Количество на модель: 1
КО-440-2.18.17.000-02
1
8

Номер детали на чертеже:

8

Трубка

Заводской номер: КО-440-2.16.40.100-01 Количество на модель: 1
КО-440-2.16.40.100-01
1
9

Номер детали на чертеже:

9

Трубка

Заводской номер: КО-440-2.16.40.100 Количество на модель: 1
КО-440-2.16.40.100
1
10

Номер детали на чертеже:

10

Трубка

Заводской номер: КО-440-2.16.40.200-01 Количество на модель: 1
КО-440-2.16.40.200-01
1
11

Номер детали на чертеже:

11

Трубка

Заводской номер: КО-440-2.16.40.200 Количество на модель: 1
КО-440-2.16.40.200
1
12

Номер детали на чертеже:

12

Трубка

Заводской номер: КО-440-2.16.40.150 Количество на модель: 2
КО-440-2.16.40.150
2
13

Номер детали на чертеже:

13

Рукав

Заводской номер: РВД-8.00.00.000-01 Количество на модель: 2
РВД-8.00.00.000-01
2
13

Номер детали на чертеже:

13

Рукав М16х1,5

Заводской номер: РВД-28-30-650У1 Количество на модель: 2
РВД-28-30-650У1
2
