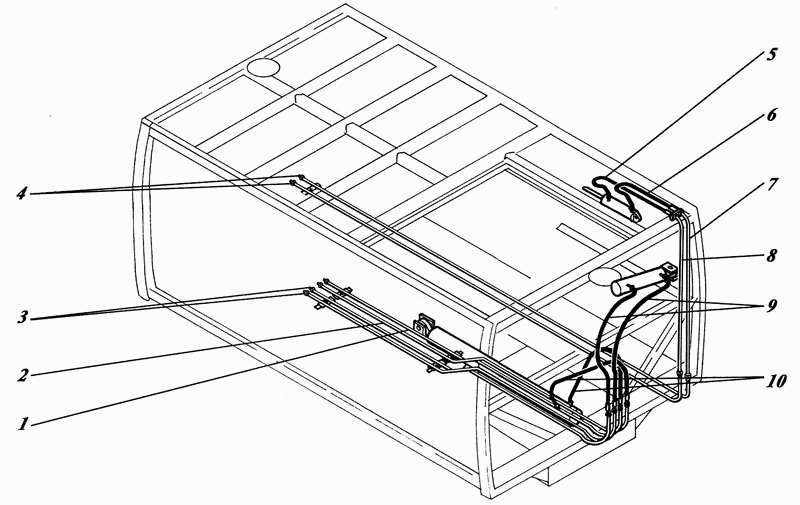

Монтаж гидросистемы на кузове КО-440

Монтаж гидросистемы КО-440 Монтаж гидросистемы на кузове КО-440

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
5
6
6
7
8
9
9
10
10

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Трубка

Заводской номер: КО-440-2.16.30.400 Количество на модель: 1
КО-440-2.16.30.400
1
2

Номер детали на чертеже:

2

Трубка

Заводской номер: КО-440-2.16.30.500 Количество на модель: 1
КО-440-2.16.30.500
1
3

Номер детали на чертеже:

3

Трубка

Заводской номер: КО-440-4.26.30.500-01 Количество на модель: 2
КО-440-4.26.30.500-01
2
4

Номер детали на чертеже:

4

Трубопровод

Заводской номер: КО-440-4.86.30.300-01 Количество на модель: 2
КО-440-4.86.30.300-01
2
5

Номер детали на чертеже:

5

Рукав

Заводской номер: РВД-8.00.00.000-01 Количество на модель: 1
РВД-8.00.00.000-01
1
5

Номер детали на чертеже:

5

Рукав М16х1,5

Заводской номер: РВД 78-30-650-У1 Количество на модель: 1
РВД 78-30-650-У1
1
6

Номер детали на чертеже:

6

Рукав М16х1,5

Заводской номер: РВД 78-30-450-У1 Количество на модель: 1
РВД 78-30-450-У1
1
6

Номер детали на чертеже:

6

Рукав

Заводской номер: РВД-8.00.00.000 Количество на модель: 1
РВД-8.00.00.000
1
7

Номер детали на чертеже:

7

Трубопровод

Заводской номер: КО-440-4.86.30.100-03 Количество на модель: 2
КО-440-4.86.30.100-03
2
8

Номер детали на чертеже:

8

Трубопровод

Заводской номер: КО-440-4.86.30.100-02 Количество на модель: 2
КО-440-4.86.30.100-02
2
9

Номер детали на чертеже:

9

Рукав

Заводской номер: РВД-8.00.00.000-06 Количество на модель: 2
РВД-8.00.00.000-06
2
9

Номер детали на чертеже:

9

Рукав М16х1,5

Заводской номер: РВД78-30-1650-У1 Количество на модель: 2
РВД78-30-1650-У1
2
10

Номер детали на чертеже:

10

Рукав

Заводской номер: РВД-12.00.00.000-01 Количество на модель: 1
РВД-12.00.00.000-01
1
10

Номер детали на чертеже:

10

Рукав М22х 1,5

Заводской номер: РВД 12-21-650-У1 Количество на модель: 1
РВД 12-21-650-У1
1
