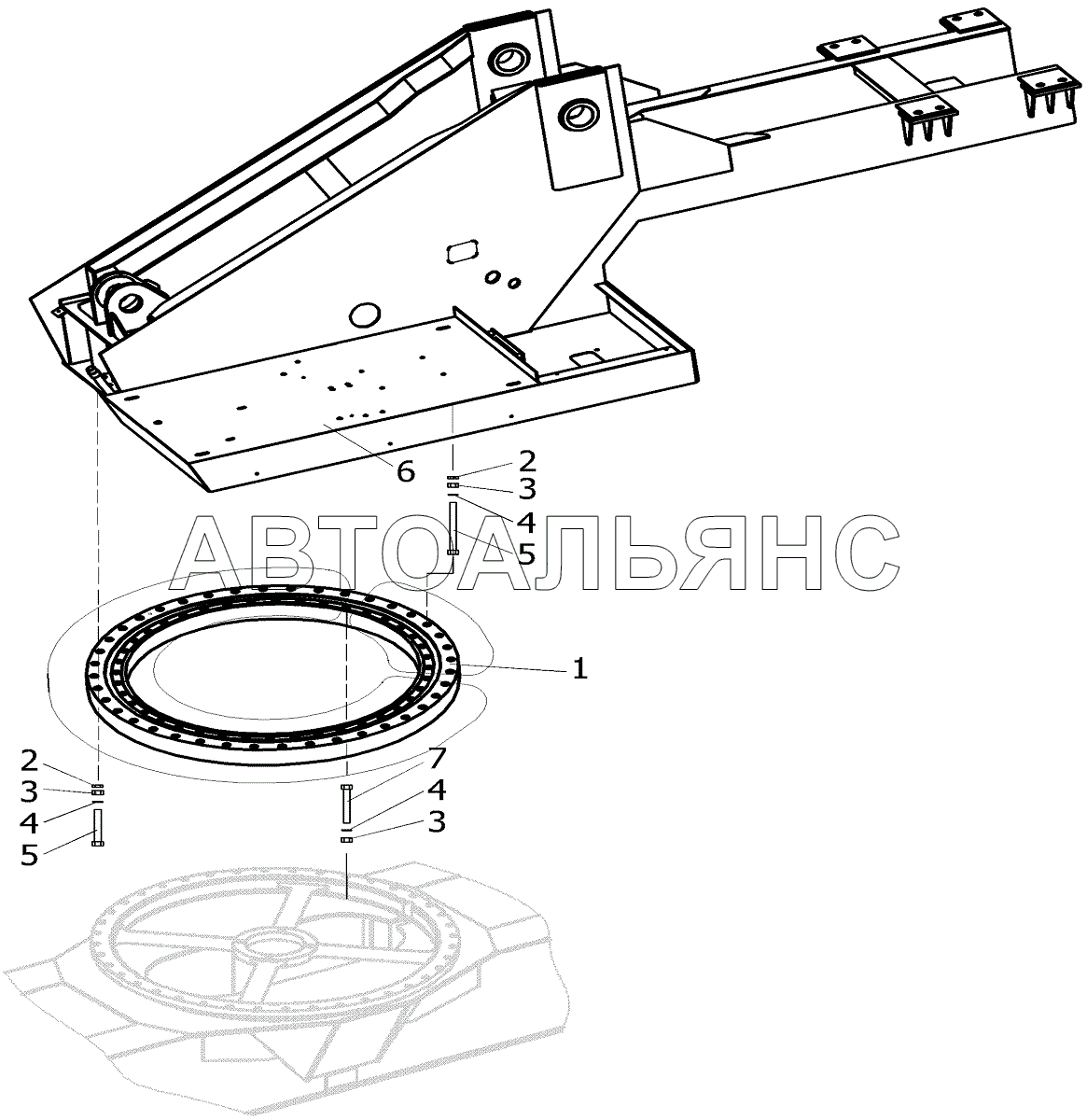

Установка поворотной платформы на нижнюю раму КС-55713-1К

Механизм поворота КС-55713-1К

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
6
6
6
6
7

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Опора поворотная

Заводской номер: КС-55713.17.100 Количество на модель: 1
КС-55713.17.100
1
2

Номер детали на чертеже:

2

Гайка

Заводской номер: Гайка М20-7Н.5.019 Количество на модель: 80
Гайка М20-7Н.5.019
80
3

Номер детали на чертеже:

3

Гайка

Заводской номер: КС-4572.17.003 Количество на модель: 80
КС-4572.17.003
80
4

Номер детали на чертеже:

4

Шайба

Заводской номер: КС-45724-5.17.001 Количество на модель: 80
КС-45724-5.17.001
80
5

Номер детали на чертеже:

5

Болт

Заводской номер: КС-55713-1К.17.001 Количество на модель: 32
КС-55713-1К.17.001
32
6

Номер детали на чертеже:

6

Платформа поворотная

Заводской номер: КС-55713-1К.50.000-03 Количество на модель: 1
КС-55713-1К.50.000-03
1
6

Номер детали на чертеже:

6

Платформа поворотная

Заводской номер: КС-55713-1К.50.000-02 Количество на модель: 1
КС-55713-1К.50.000-02
1
6

Номер детали на чертеже:

6

Платформа поворотная

Заводской номер: КС-55713-1К.50.000-02 Количество на модель: 1
КС-55713-1К.50.000-02
1
6

Номер детали на чертеже:

6

Платформа поворотная

Заводской номер: КС-55713-1К.50.000-01 Количество на модель: 1
КС-55713-1К.50.000-01
1
6

Номер детали на чертеже:

6

Платформа поворотная

Заводской номер: КС-55713-1К.50.000 Количество на модель: 1
КС-55713-1К.50.000
1
7

Номер детали на чертеже:

7

Болт

Заводской номер: КС-55713-1К.17.001-1 Количество на модель: 40
КС-55713-1К.17.001-1
40
