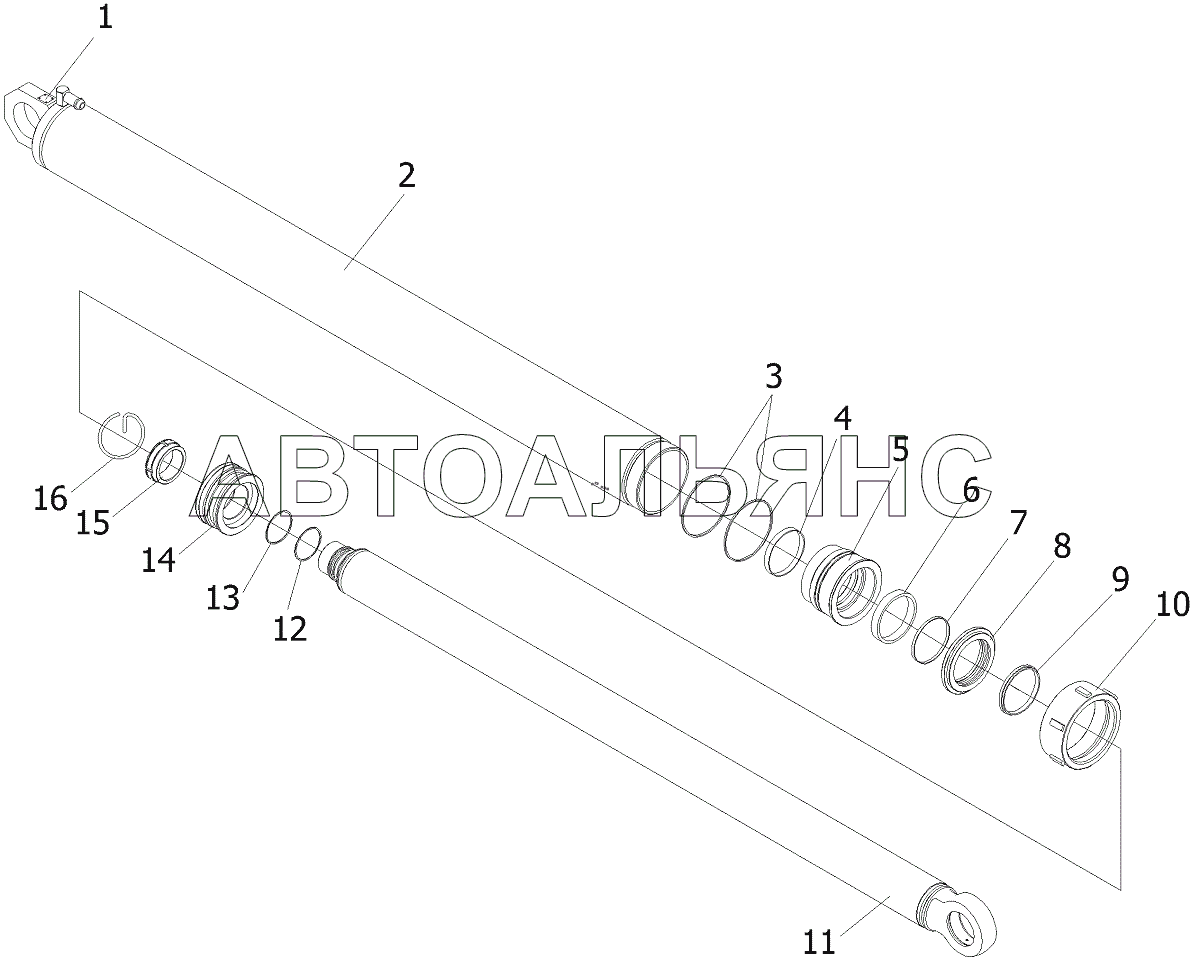

Гидроцилиндр подъема стрелы КС-55713-1К-2.63.400-1 КС-55713-1К

Установка стрелы телескопической КС-55713-1К Стрела КС-55713-1К

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Табличка

Заводской номер: КС-45724-8.31.202-18 Количество на модель: 1

КС-45724-8.31.202-18

1

2

Номер детали на чертеже:

2

Корпус

Заводской номер: КС-55713-1К-2.63.420-1 Количество на модель: 1

КС-55713-1К-2.63.420-1

1

3

Номер детали на чертеже:

3

Кольцо

Заводской номер: Кольцо 210-220-46-2-2 Количество на модель: 2

Кольцо 210-220-46-2-2

2

4

Номер детали на чертеже:

4

Кольцо опорное

Заводской номер: Кольцо опорное AGI 160/160x166x19,2 Количество на модель: 2

Кольцо опорное AGI 160/160x166x19,2

2

5

Номер детали на чертеже:

5

Крышка

Заводской номер: КС-55713-1К-2.63.403-1 Количество на модель: 1

КС-55713-1К-2.63.403-1

1

6

Номер детали на чертеже:

6

Уплотнение штоковое

Заводской номер: SM708629/1AX Количество на модель: 1

SM708629/1AX

1

7

Номер детали на чертеже:

7

Кольцо опорное

Заводской номер: GR 6901600-C380 Количество на модель: 1

GR 6901600-C380

1

8

Номер детали на чертеже:

8

Втулка

Заводской номер: КС-55713-1К-2.63.404-1 Количество на модель: 1

КС-55713-1К-2.63.404-1

1

9

Номер детали на чертеже:

9

Грязесъемник

Заводской номер: GHK 358 (629688) Количество на модель: 1

GHK 358 (629688)

1

10

Номер детали на чертеже:

10

Гайка в сборе

Заводской номер: КС-55713-1В.63.470 Количество на модель: 1

КС-55713-1В.63.470

1

11

Номер детали на чертеже:

11

Шток

Заводской номер: КС-55713-1К-2.63.440-1 Количество на модель: 1

КС-55713-1К-2.63.440-1

1

12

Номер детали на чертеже:

12

Шайба защитная

Заводской номер: Ц11.005-10 Количество на модель: 2

Ц11.005-10

2

13

Номер детали на чертеже:

13

Кольцо

Заводской номер: Кольцо 110-120-58-2-2 Количество на модель: 2

Кольцо 110-120-58-2-2

2

607811

ВИТЯЗЬ

24-21*РК 3604

Код: 607811

Артикул: 24-21*РК, 3604

Производитель: ВИТЯЗЬ

14

Номер детали на чертеже:

14

Поршень в сборе

Заводской номер: КС-55713-1К-2.63.410-1 Количество на модель: 1

КС-55713-1К-2.63.410-1

1

15

Номер детали на чертеже:

15

Гайка

Заводской номер: КС-55713-1К.63.402 Количество на модель: 1

КС-55713-1К.63.402

1

16

Номер детали на чертеже:

16

Кольцо стопорное

Заводской номер: КС-4572А.63.403 Количество на модель: 1

КС-4572А.63.403

1
