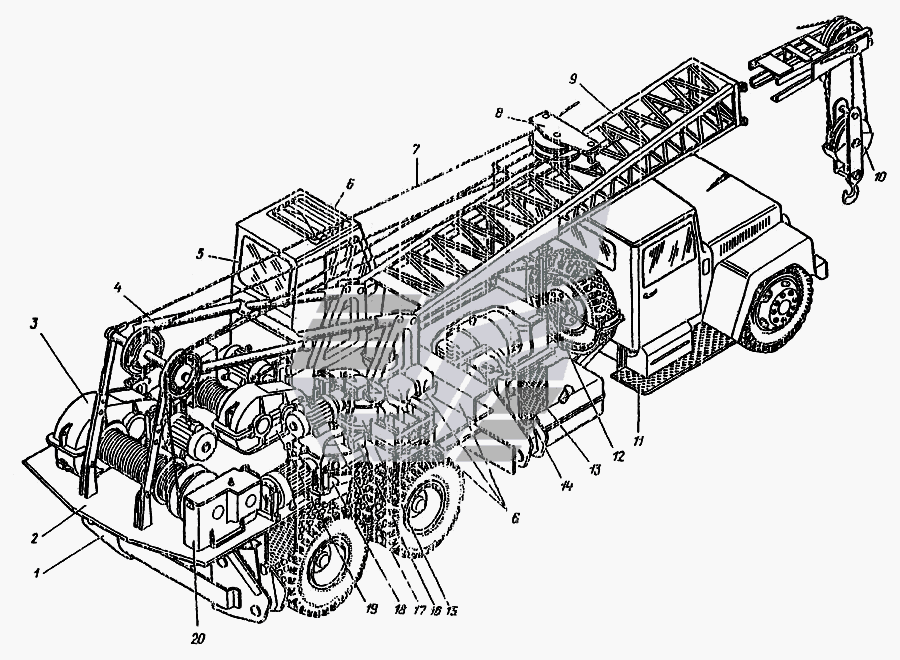

КС-4561А.000.00.000 Общий вид крана КС-4561А. Каталог 2009г.

РМ 500-31,5-11М-У2 Редуктор КС-4561А Болты, винты КС-4561А

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рама неповоротная

Заводской номер: 4561А.201.00.000 Количество на модель: 1
4561А.201.00.000
1
2

Номер детали на чертеже:

2

Рама поворотная

Заводской номер: 4561А.301.00.000 Количество на модель: 1
4561А.301.00.000
1
3

Номер детали на чертеже:

3

Лебедка грузовая

Заводской номер: 4561А.309.00.000 Количество на модель: 1
4561А.309.00.000
1
4

Номер детали на чертеже:

4

Портал

Заводской номер: 4561А.302.00.000 Количество на модель: 1
4561А.302.00.000
1
5

Номер детали на чертеже:

5

Кабина

Заводской номер: 4561А.501.00.000 Количество на модель: 1
4561А.501.00.000
1
6

Номер детали на чертеже:

6

Установка электрооборудования на поворотной раме

Заводской номер: 4561А.601.00.000 Количество на модель: 1
4561А.601.00.000
1
7

Номер детали на чертеже:

7

Канаты и растяжки

Заводской номер: 4561А.408.00.000 Количество на модель: 1
4561А.408.00.000
1
8

Номер детали на чертеже:

8

Полиспаст

Заводской номер: 4561А.404.00.000 Количество на модель: 1
4561А.404.00.000
1
9

Номер детали на чертеже:

9

Стрела

Заводской номер: 4561А.401.00.000 Количество на модель: 1
4561А.401.00.000
1
10

Номер детали на чертеже:

10

Обойма крюковая

Заводской номер: 4561А.405.00.000 Количество на модель: 1
4561А.405.00.000
1
11

Номер детали на чертеже:

11

Переделка шасси

Заводской номер: 162-204Б Количество на модель: 1
162-204Б
1
12

Номер детали на чертеже:

12

Стойка поддержки стрелы

Заводской номер: 162-209Б Количество на модель: 1
162-209Б
1
13

Номер детали на чертеже:

13

Установка генератора

Заводской номер: 162-207Б Количество на модель: 1
162-207Б
1
14

Номер детали на чертеже:

14

Установка откидных опор

Заводской номер: 4561А.101.00.000 Количество на модель: 1
4561А.101.00.000
1
15

Номер детали на чертеже:

15

Механизм поворота

Заводской номер: 4561А.306.00.000 Количество на модель: 1
4561А.306.00.000
1
16

Номер детали на чертеже:

16

Опорно-поворотное устройство

Заводской номер: 4561А.213.00.000 Количество на модель: 1
4561А.213.00.000
1
17

Номер детали на чертеже:

17

Установка электрооборудования на шасси и неповоротной раме

Заводской номер: 4561А.104.00.000 Количество на модель: 1
4561А.104.00.000
1
18

Номер детали на чертеже:

18

Стабилизатор

Заводской номер: 162-202Б Количество на модель: 1
162-202Б
1
19

Номер детали на чертеже:

19

Лебедка вспомогательная

Заводской номер: 4561А.316.00.000 Количество на модель: 1
4561А.316.00.000
1
20

Номер детали на чертеже:

20

Механизм подъема стрелы

Заводской номер: 4561А.305.00.000 Количество на модель: 1
4561А.305.00.000
1
