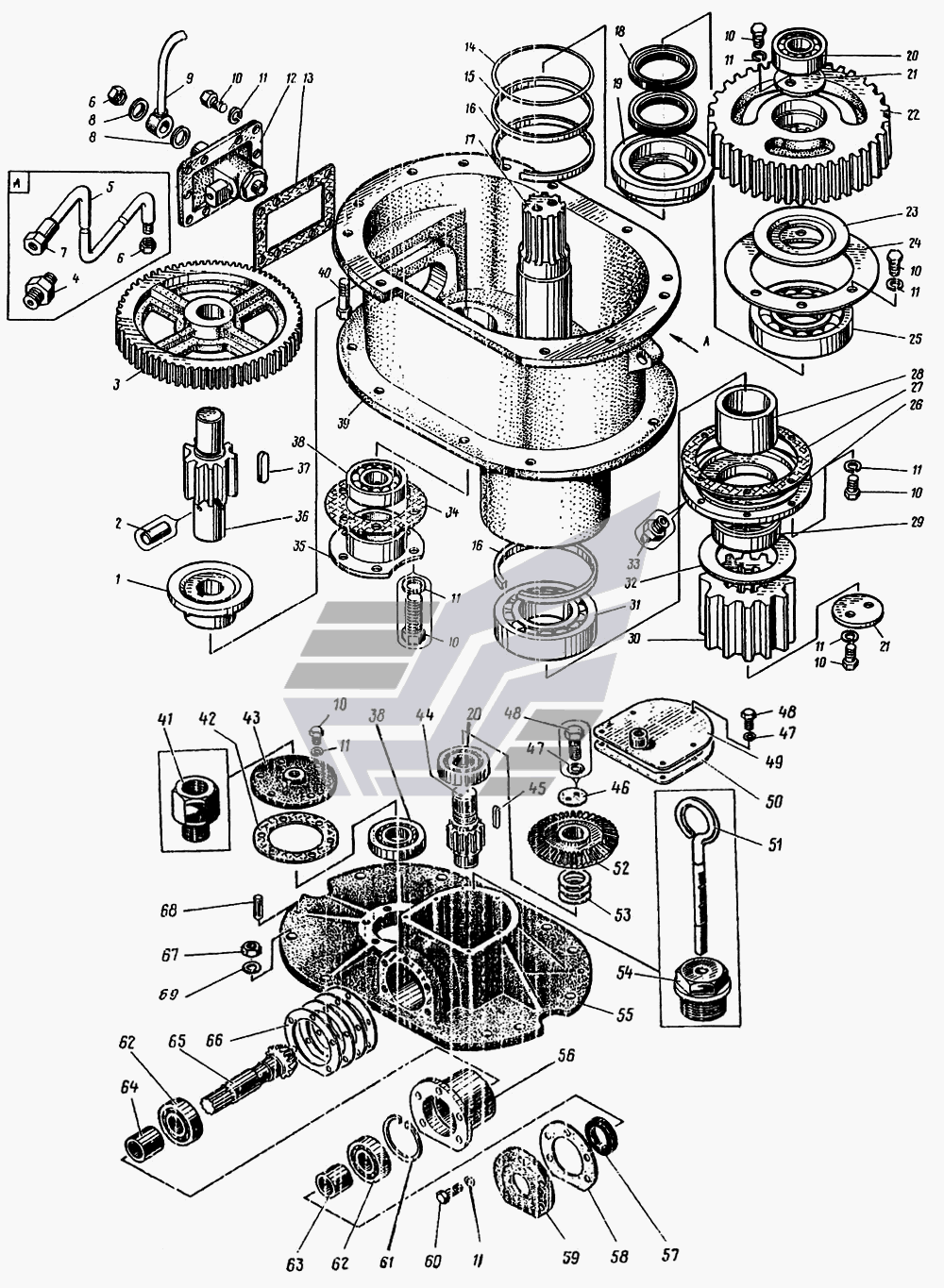

4561А.306.01.000 Редуктор механизма поворота КС-4561А. Каталог 2009г.

4561А.306.00.000 Механизм поворота КС-4561А 4561А.506.00.000 Установка кожуха КС-4561А

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Эксцентрик

Заводской номер: 104.306.00.26 Количество на модель: 1
104.306.00.26
1
2

Номер детали на чертеже:

2

Штифт

Заводской номер: 3128.10.20С3 Количество на модель: 1
3128.10.20С3
1
3

Номер детали на чертеже:

3

Шестерня

Заводской номер: 104.306.00.06 Количество на модель: 1
104.306.00.06
1
4

Номер детали на чертеже:

4

Штуцер

Заводской номер: 4561А.306.01.002 Количество на модель: 1
4561А.306.01.002
1
5

Номер детали на чертеже:

5

Труба

Заводской номер: 4561А.306.01.004 Количество на модель: 1
4561А.306.01.004
1
6

Номер детали на чертеже:

6

Пробка

Заводской номер: 162.306.00.50 Количество на модель: 2
162.306.00.50
2
7

Номер детали на чертеже:

7

Контргайка

Заводской номер: 8968.15 Количество на модель: 1
8968.15
1
8

Номер детали на чертеже:

8

Прокладка

Заводской номер: 4362.306.00.02 Количество на модель: 2
4362.306.00.02
2
9

Номер детали на чертеже:

9

Трубка распределительная

Заводской номер: 4362.306.01Б Количество на модель: 1
4362.306.01Б
1
10

Номер детали на чертеже:

10

Болт

Заводской номер: 7796.12.30 Количество на модель: 38
7796.12.30
38
11

Номер детали на чертеже:

11

Шайба

Заводской номер: 6402.65.12 Количество на модель: 43
6402.65.12
43
12

Номер детали на чертеже:

12

Насос смазочный

Заводской номер: 4362.306.04 Количество на модель: 1
4362.306.04
1
13

Номер детали на чертеже:

13

Прокладка

Заводской номер: 4362.306.00.07 Количество на модель: 1
4362.306.00.07
1
14

Номер детали на чертеже:

14

Кольцо

Заводской номер: 9833.180.190.58 Количество на модель: 1
9833.180.190.58
1
15

Номер детали на чертеже:

15

Кольцо

Заводской номер: 162.306.00.45 Количество на модель: 1
162.306.00.45
1
16

Номер детали на чертеже:

16

Кольцо промежуточное

Заводской номер: 162.405.00.25 Количество на модель: 2
162.405.00.25
2
17

Номер детали на чертеже:

17

Вал вертикальный

Заводской номер: 162.306.00.31А Количество на модель: 1
162.306.00.31А
1
18

Номер детали на чертеже:

18

Манжета

Заводской номер: 8752.95.120 Количество на модель: 2
8752.95.120
2
19

Номер детали на чертеже:

19

Крышка

Заводской номер: 162.306.00.32Б Количество на модель: 1
162.306.00.32Б
1
20

Номер детали на чертеже:

20

Подшипник

Заводской номер: 5720.13.09 Количество на модель: 2
5720.13.09
2
21

Номер детали на чертеже:

21

Шайба

Заводской номер: 4571.28.117 Количество на модель: 2
4571.28.117
2
22

Номер детали на чертеже:

22

Шестерня

Заводской номер: 162.306.00.49 Количество на модель: 1
162.306.00.49
1
23

Номер детали на чертеже:

23

Отражатель

Заводской номер: 162.306.00.25 Количество на модель: 1
162.306.00.25
1
24

Номер детали на чертеже:

24

Шайба

Заводской номер: 162.306.00.33 Количество на модель: 1
162.306.00.33
1
25

Номер детали на чертеже:

25

Подшипник

Заводской номер: 8338.03.18 Количество на модель: 1
8338.03.18
1
26

Номер детали на чертеже:

26

Крышка

Заводской номер: 162.306.00.14Б Количество на модель: 1
162.306.00.14Б
1
27

Номер детали на чертеже:

27

Прокладка

Заводской номер: 4362.306.00.09 Количество на модель: 1
4362.306.00.09
1
28

Номер детали на чертеже:

28

Втулка упорная

Заводской номер: 162.306.00.39А Количество на модель: 1
162.306.00.39А
1
30

Номер детали на чертеже:

30

Шестерня

Заводской номер: 162.306.00.34А Количество на модель: 1
162.306.00.34А
1
31

Номер детали на чертеже:

31

Подшипник

Заводской номер: 8328.23.18 Количество на модель: 1
8328.23.18
1
32

Номер детали на чертеже:

32

Кольцо

Заводской номер: 162.306.00.55 Количество на модель: 1
162.306.00.55
1
33

Номер детали на чертеже:

33

Масленка

Заводской номер: 19853.01.2 Количество на модель: 2
19853.01.2
2
34

Номер детали на чертеже:

34

Прокладка

Заводской номер: 4362.306.00.10 Количество на модель: 1
4362.306.00.10
1
35

Номер детали на чертеже:

35

Крышка

Заводской номер: 162.306.00.15 Количество на модель: 1
162.306.00.15
1
36

Номер детали на чертеже:

36

Вал-шестерня

Заводской номер: 162.306.00.48 Количество на модель: 1
162.306.00.48
1
37

Номер детали на чертеже:

37

Шпонка

Заводской номер: 8789.16.10.50 Количество на модель: 1
8789.16.10.50
1
38

Номер детали на чертеже:

38

Подшипник

Заводской номер: 8338.03.10 Количество на модель: 2
8338.03.10
2
39

Номер детали на чертеже:

39

Корпус редуктора

Заводской номер: 162.306.00.01Г Количество на модель: 1
162.306.00.01Г
1
40

Номер детали на чертеже:

40

Болт

Заводской номер: 7796.16.55 Количество на модель: 9
7796.16.55
9
41

Номер детали на чертеже:

41

Штуцер

Заводской номер: 4561А.306.01.001 Количество на модель: 1
4561А.306.01.001
1
42

Номер детали на чертеже:

42

Прокладка

Заводской номер: 4362.306.00.08 Количество на модель: 1
4362.306.00.08
1
43

Номер детали на чертеже:

43

Крышка

Заводской номер: 4362.306.00.13 Количество на модель: 1
4362.306.00.13
1
44

Номер детали на чертеже:

44

Вал-шестерня

Заводской номер: 162.306.00.46 Количество на модель: 1
162.306.00.46
1
45

Номер детали на чертеже:

45

Шпонка

Заводской номер: 8789.12.8.32 Количество на модель: 1
8789.12.8.32
1
46

Номер детали на чертеже:

46

Шайба

Заводской номер: 5471.28.116 Количество на модель: 1
5471.28.116
1
47

Номер детали на чертеже:

47

Шайба

Заводской номер: 6402.65.08 Количество на модель: 7
6402.65.08
7
48

Номер детали на чертеже:

48

Болт

Заводской номер: 7796.08.20 Количество на модель: 7
7796.08.20
7
49

Номер детали на чертеже:

49

Крышка

Заводской номер: 4362.306.05 Количество на модель: 1
4362.306.05
1
50

Номер детали на чертеже:

50

Прокладка

Заводской номер: 4362.306.00.06 Количество на модель: 1
4362.306.00.06
1
51

Номер детали на чертеже:

51

Масломер

Заводской номер: 162.306.00.60 Количество на модель: 1
162.306.00.60
1
52

Номер детали на чертеже:

52

Колесо коническое

Заводской номер: 162.306.00.35Ж Количество на модель: 1
162.306.00.35Ж
1
53

Номер детали на чертеже:

53

Прокладка регулировочная

Заводской номер: 104.306.00.22 Количество на модель: 10
104.306.00.22
10
54

Номер детали на чертеже:

54

Пробка

Заводской номер: 162.305.00.08 Количество на модель: 1
162.305.00.08
1
55

Номер детали на чертеже:

55

Крышка редуктора

Заводской номер: 104.306.00.02А Количество на модель: 1
104.306.00.02А
1
56

Номер детали на чертеже:

56

Стакан горизонтальный

Заводской номер: 162.306.00.40 Количество на модель: 1
162.306.00.40
1
57

Номер детали на чертеже:

57

Манжета

Заводской номер: 8752.50.70 Количество на модель: 1
8752.50.70
1
59

Номер детали на чертеже:

59

Крышка

Заводской номер: 162.306.00.37А Количество на модель: 1
162.306.00.37А
1
60

Номер детали на чертеже:

60

Болт

Заводской номер: 7796.12.40 Количество на модель: 5
7796.12.40
5
61

Номер детали на чертеже:

61

Кольцо

Заводской номер: 13943.90Б Количество на модель: 1
13943.90Б
1
62

Номер детали на чертеже:

62

Подшипник

Заводской номер: 8338.03.08 Количество на модель: 2
8338.03.08
2
63

Номер детали на чертеже:

63

Втулка распорная

Заводской номер: 4561А.306.00.006 Количество на модель: 2
4561А.306.00.006
2
64

Номер детали на чертеже:

64

Втулка дистанционная

Заводской номер: 104.306.00.30 Количество на модель: 1
104.306.00.30
1
65

Номер детали на чертеже:

65

Вал-шестерня коническая

Заводской номер: 162.306.00.58А Количество на модель: 1
162.306.00.58А
1
66

Номер детали на чертеже:

66

Прокладка регулировочная

Заводской номер: 104.306.00.32А Количество на модель: 12
104.306.00.32А
12
67

Номер детали на чертеже:

67

Гайка

Заводской номер: 5915.16 Количество на модель: 13
5915.16
13
68

Номер детали на чертеже:

68

Штифт

Заводской номер: 3129.10.50 Количество на модель: 2
3129.10.50
2
69

Номер детали на чертеже:

69

Шайба

Заводской номер: 6402.65.16 Количество на модель: 9
6402.65.16
9
4561А.306.00.000 Механизм поворота КС-4561А 4561А.506.00.000 Установка кожуха КС-4561А
