Рабочее оборудование ANT1000

Электрооборудование ANT1000 Стрела ANT1000

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11

Масштаб

Исходный размер Вместить изображение
1

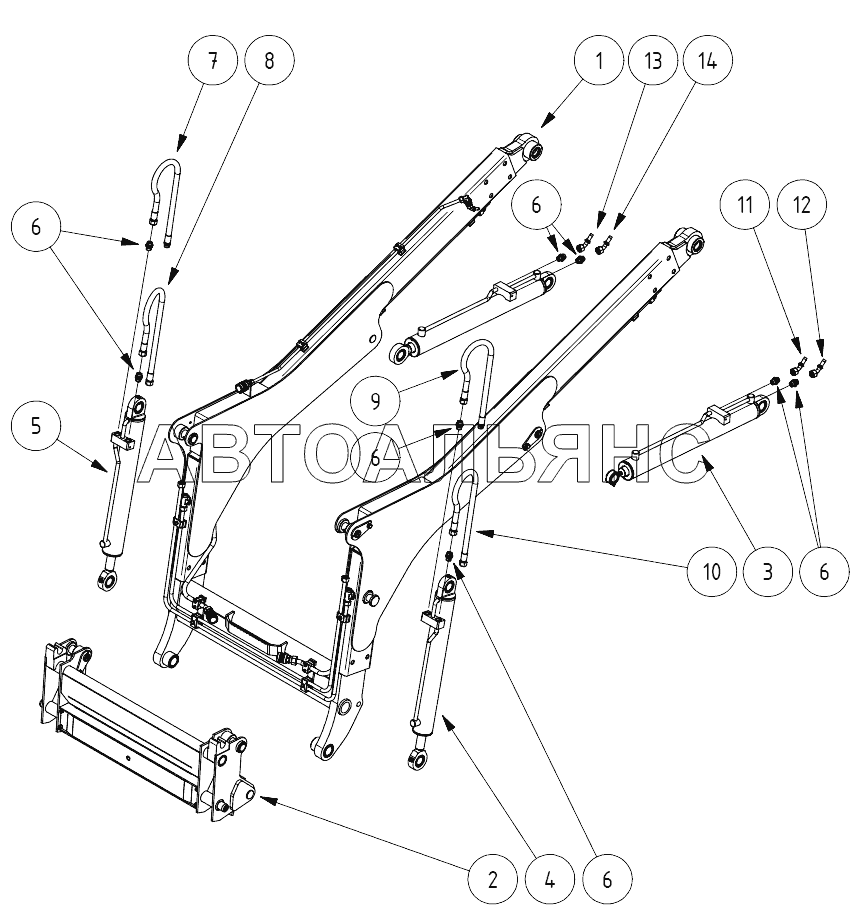

Номер детали на чертеже:

1

Стрела

Заводской номер: ANT 1002.01.00.000 Количество на модель:
ANT 1002.01.00.000
2

Номер детали на чертеже:

2

Зажимный механизм

Заводской номер: ANT 1002.02.01.000 Количество на модель:
ANT 1002.02.01.000
3

Номер детали на чертеже:

3

Гидравлический цилиндр стрелы

Заводской номер: 068-10090/93 Количество на модель:
068-10090/93
4

Номер детали на чертеже:

4

Гидравлический цилиндр ковша

Заводской номер: 068-10094/97 Количество на модель:
068-10094/97
5

Номер детали на чертеже:

5

Гидравлический цилиндр ковша

Заводской номер: 068-10089 /92 Количество на модель:
068-10089 /92
6

Номер детали на чертеже:

6

АДАПТЕР

Заводской номер: 145-10036 Количество на модель:
145-10036
7

Номер детали на чертеже:

7

Рукав

Заводской номер: 127-12327 Количество на модель:
127-12327
8

Номер детали на чертеже:

8

Рукав

Заводской номер: 127-12326 Количество на модель:
127-12326
9

Номер детали на чертеже:

9

Рукав

Заводской номер: 127-12327 Количество на модель:
127-12327
10

Номер детали на чертеже:

10

Рукав

Заводской номер: 127-12326 Количество на модель:
127-12326
11

Номер детали на чертеже:

11

Рукав

Заводской номер: 127-12323 Количество на модель:
127-12323
