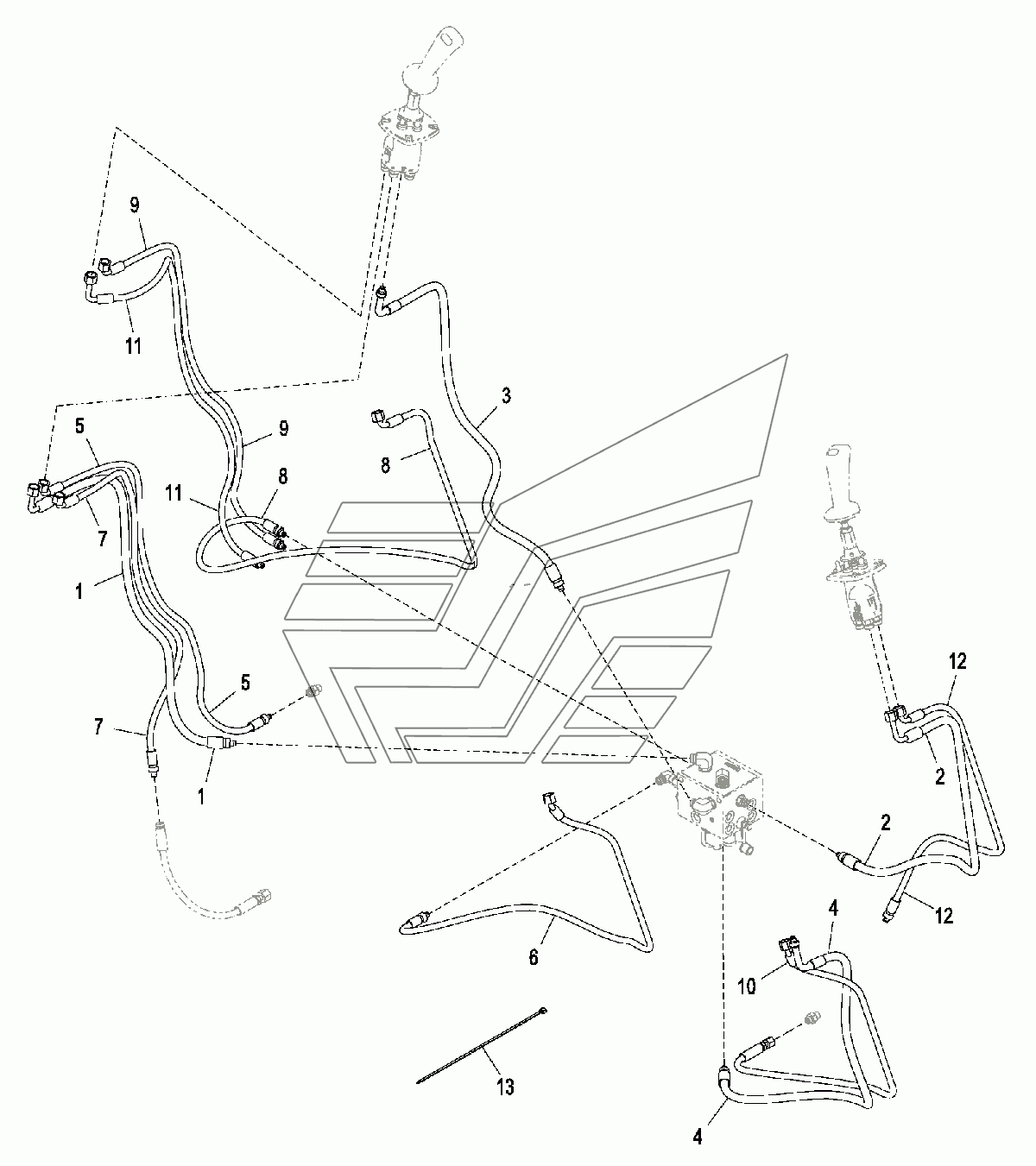

Гидравлическая система сервоуправления JD-325SK. Каталог 2015г.

Гидросистема цилиндра стабилизатора (234970-) JD-325SK Комплект гидравлической системы шнека, телескопическая рукоять JD-325SK

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гидрошланг

Заводской номер: AT370705 Количество на модель: 1
AT370705
1
2

Номер детали на чертеже:

2

Гидрошланг

Заводской номер: AT370706 Количество на модель: 1
AT370706
1
3

Номер детали на чертеже:

3

Гидрошланг

Заводской номер: AT370707 Количество на модель: 1
AT370707
1
4

Номер детали на чертеже:

4

Гидрошланг

Заводской номер: AT370708 Количество на модель: 1
AT370708
1
5

Номер детали на чертеже:

5

Гидрошланг

Заводской номер: AT370709 Количество на модель: 1
AT370709
1
6

Номер детали на чертеже:

6

Гидрошланг

Заводской номер: AT370711 Количество на модель: 1
AT370711
1
7

Номер детали на чертеже:

7

Гидрошланг

Заводской номер: AT370712 Количество на модель: 1
AT370712
1
8

Номер детали на чертеже:

8

Гидрошланг

Заводской номер: AT370713 Количество на модель: 1
AT370713
1
9

Номер детали на чертеже:

9

Гидрошланг

Заводской номер: AT370719 Количество на модель: 1
AT370719
1
10

Номер детали на чертеже:

10

Гидрошланг

Заводской номер: AT370720 Количество на модель: 1
AT370720
1
11

Номер детали на чертеже:

11

Гидрошланг

Заводской номер: AT370721 Количество на модель: 1
AT370721
1
12

Номер детали на чертеже:

12

Гидрошланг

Заводской номер: AT370722 Количество на модель: 1
AT370722
1
13

Номер детали на чертеже:

13

Обвязной хомут

Заводской номер: H77698 Количество на модель: 1
H77698
1
14

Номер детали на чертеже:

14

Фитинг переходника

Заводской номер: 62H1042 Количество на модель: 1
62H1042
1
15

Номер детали на чертеже:

15

Уплотнительное кольцо

Заводской номер: T77613 Количество на модель: 1
T77613
1
16

Номер детали на чертеже:

16

Фитинг переходника

Заводской номер: 38H1160 Количество на модель: 1
38H1160
1
17

Номер детали на чертеже:

17

Фитинг переходника

Заводской номер: AT187666 Количество на модель: 1
AT187666
1
18

Номер детали на чертеже:

18

Фитинг переходника

Заводской номер: AT187669 Количество на модель: 1
AT187669
1
19

Номер детали на чертеже:

19

Штуцерное соединение

Заводской номер: AT362129 Количество на модель: 1
AT362129
1
20

Номер детали на чертеже:

20

Коленчатый патрубок

Заводской номер: AT195201 Количество на модель: 1
AT195201
1
